Hallo Geotec, herzlichen Dank dafür, dass Du an dem Thema dran geblieben bist und eine tolle Lösung für die Befestigung des LAN-Adapters an der Hutschiene gefunden hast. Leider hatte ich Deine Antwort verpasst, weil ich dummerweise "Bei Antworten benachrichtigen" nicht angekreuzt hatte und Threads hier nach Datum der Eröffnung sortiert werden, so dass Antworten auf ältere Threads diesen nicht nach oben schieben.

Auf Dein Angebot komme ich gerne per PN zurück.

Hallo Hofer,

ich habe von cFos einen USB-Lan-Adapter bekommen und etwas gebastelt.

Der Adapter ist von TP-Link. Ob andere funktionieren kann ich nicht sagen. Cfos meinte das es mit USB am ESP nicht so einfach wäre. (Ich vermute das ein Adapter mit gleichem Chip auch funktioniert)

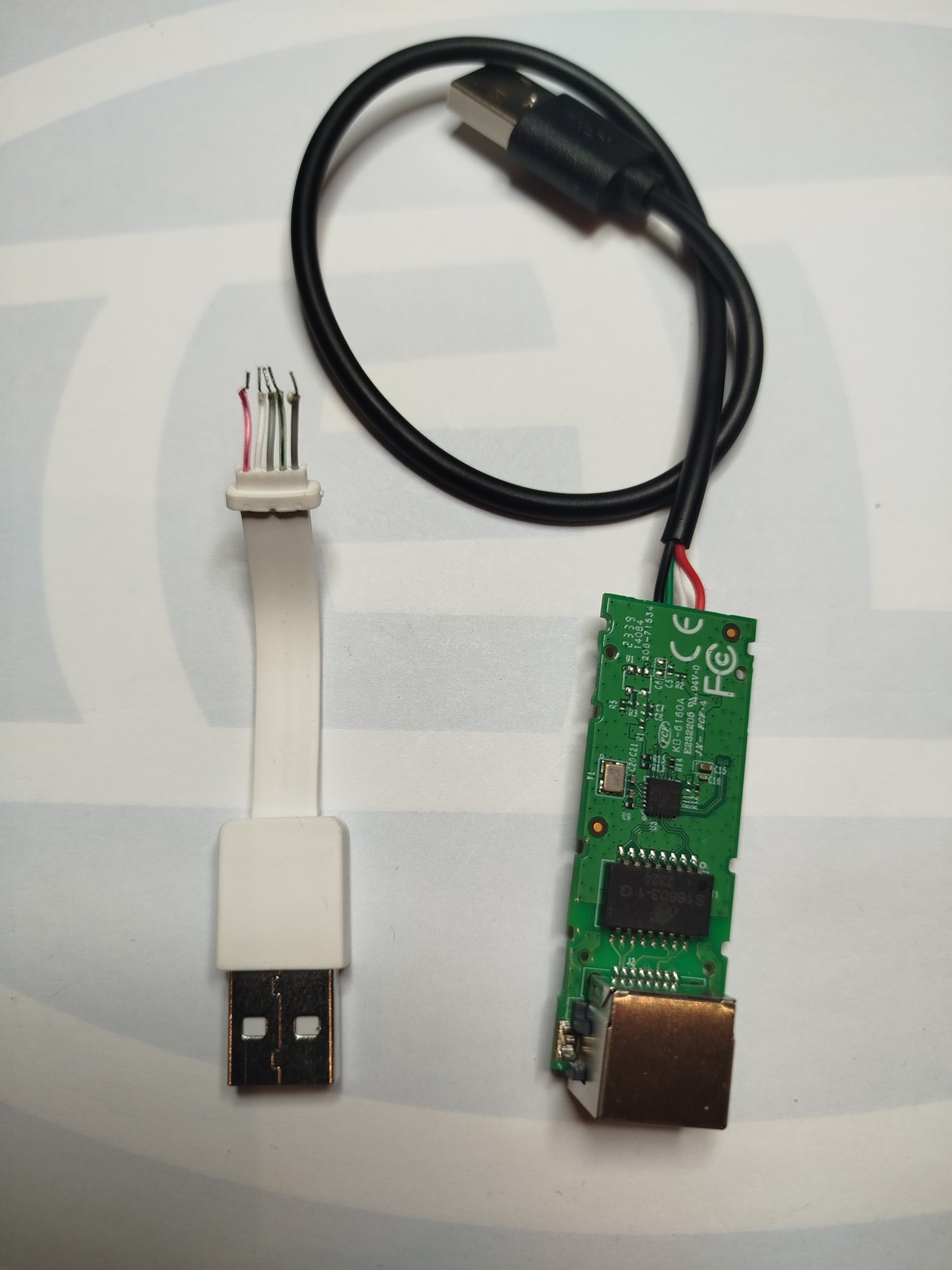

Das Gehäuse des TP-Link-Adapters kann man einfach öffnen. Da das Kabel zu kurz ist, hab ich es gegen ein längeres getauscht.

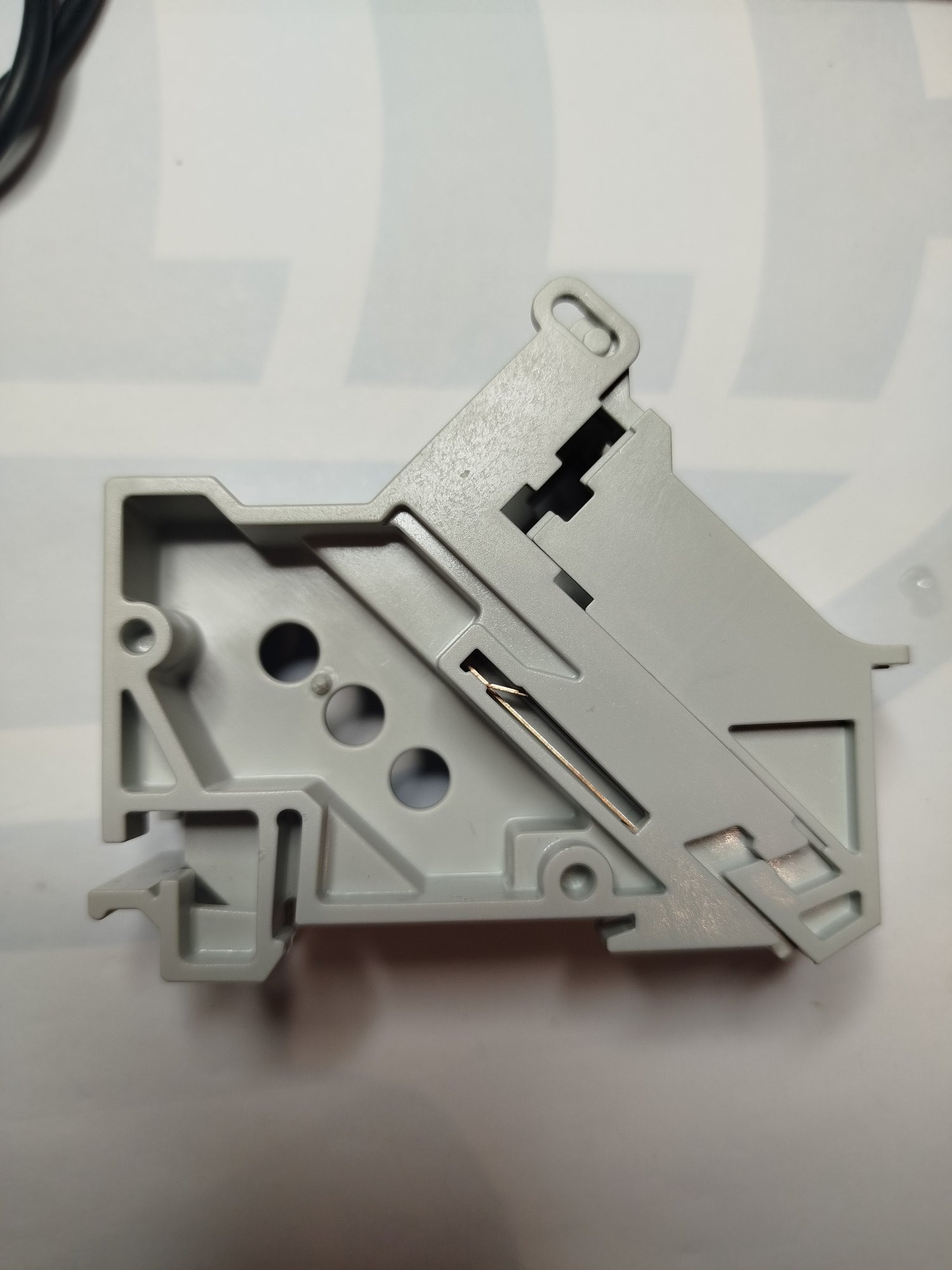

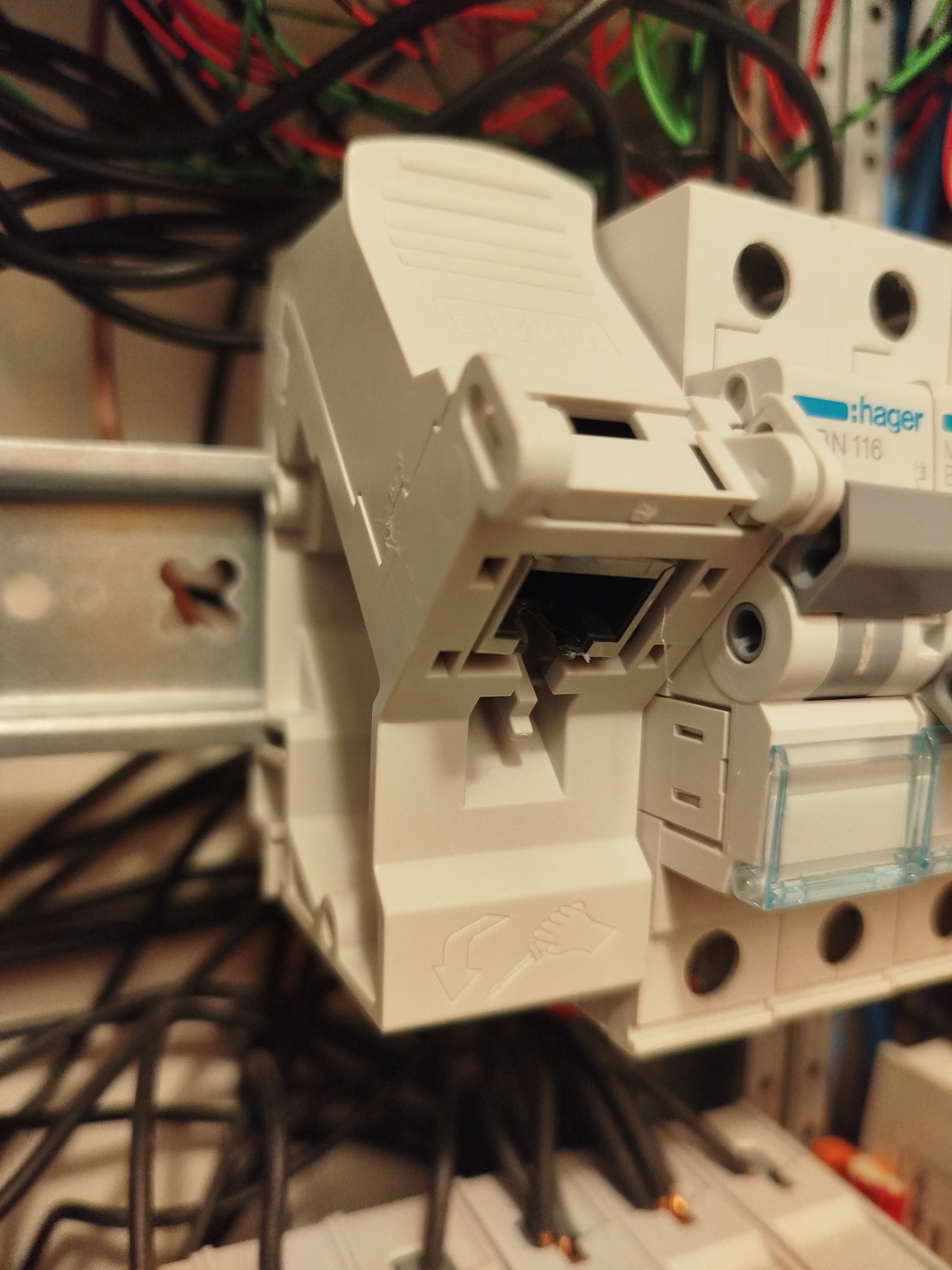

Das ganze dann in einem Schrumpfschlauch gepackt und mit reichlich Heizkleber in einem Hutschienenadapter gepackt. Leider ist der Adapter etwas breiter. 1,5 TE. Ein schmaler passte leider nicht.

Falls du Interesse hast, lasse ich es dir zukommen ;-)

Viele Grüße

Danke @Geotec, mit diesen Infos kann ich weiterarbeiten. Für die Befestigung des LAN-Adapters auf der Hutschiene könnte man vielleicht was mit dem 3D-Drucker machen, aber sowas habe ich nicht. Alternativ Kabelbinder, aber ob der Eli sich darauf einlassen will?

Hintergrund meiner Fragen ist, dass der für die Installation vorgesehene Verteilerschrank aus Platzgründen ziemlich knapp dimensioniert ist, daher denke ich darüber nach, den Controller fürs Lademanagement im Verteilerschrank für den Allgemeinstrom im Zählerraum unterzubringen. Da liegt schon ein LAN-Kabel und der Wandlerzähler für die Messung am Hausanschluss wäre darin auch gut aufgehoben, um die Leitungen zu den CTs so kurz wie möglich zu halten. Muss mal die freien TE zählen und gucken, ob man die vorhandenen FIs, LS, Schütze usw. noch ein wenig rangieren kann, um Platz zu schaffen.

Auch wenn ich vom Konzept der PowerBrain überzeugt bin und sie deshalb für die gesamte TG empfehle, finde ich es eine schwache Leistung von cFOS, dass sie für das ESP-Kit (und wohl auch für das Raspberry-KIT) keine Doku anbieten. Überhaupt hinkt die gesamte Doku der Weiterentwicklung der Charging-Manager-Software hinterher.

Hi Hofer,

ich antworte dir mal hier!

Ich konnte auch keine Installationsanleitung finden.

Vermutlich hat das Gehäuse des ESP-Kits die gleichen Maße wie der Wallbox-Controller. Also 5TEs. Dann würde ich eine TE für eine Vorsicherung einplanen. Der ESP-Controller wird direkt an 230V angeschlossen.

Der USB-Lan-Adapter ist frei hängend. Leider gibt es dafür keine Befestigung. Ich bekomme diese ein Muster des Adapters und prüfe mal ob man den irgendwie sauber auf die Hutschiene bekommt.

Mehr benötigt es nicht - denke ich.

Danke, aber das hilft mir nicht weiter. Dass der cFos Charging Manager auf dem KIT läuft ist eh klar, auch die Dokumentationsseite kenne ich natürlich.

Daher nochmal meine Fragen:

1. Gibt es eine Installationsanleitung? Analog zur Anleitung für die PowerBrain, insbesondere will der Elektriker wissen, wie die Stromversorgung auszuführen ist
2. Wie viele TE belegt das KIT ESP auf der Hutschiene?
3. Gibt es eine Befestigung für den USB-LAN-Adapter, damit der Anschluss in einem Verteilerschrank sauber installiert werden kann?

Auf dem cFos Charging Manager KIT läuft der cFos Charging Manager. Dazu gibt es diese Dokumentationsseite.
