ok - habe den Zähler jetzt mal erst deaktiviert - es wird immer noch Hausverbrauch angezeigt (gut). Ob da jetzt die Leistung der WB herausgerechnet ist, kann ich erst prüfen, wenn der Auto-Akku wieder etwas geleert ist. Ich berichte dann.

Vielen Dank erst mal für deine Geduld!

Wenn der Zähler Hausverbrauch und Wallbox misst, nützt er nichts. Lösche ihn oder setzt die Rolle auf "Anzeige". Dann sollte es passen.

Ich weiß ja auch nicht, wie sich diese Zählerkonfiguration z.B. auf das Überschussladen auswirkt. Leider ist es mir bisher noch nicht gelungen, hier die richtige Laderegel zu konfigurieren.

Und ja - wenn man so will, ist es "nur" ein optisches Problem - für die Übereinstimmung mit der Logik des Flussdiagramms wär's halt konsequenter - wenn man in der Optik "Haus" und "WB" trennt, sollten dem auch die angezeigten Werte entsprechen.

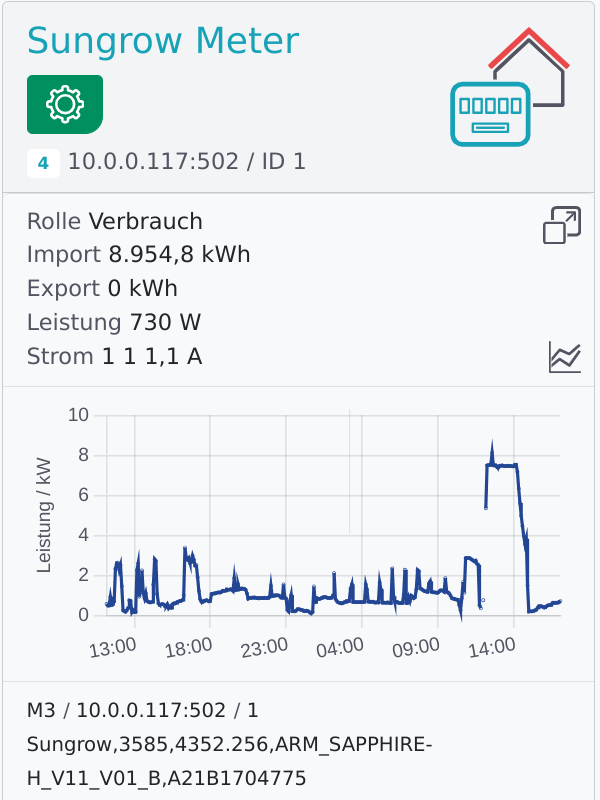

Der Zähler "Sungrow Meter" mit dem Haussymbol und der Rolle "Verbrauch" zeigt auch in seinem eigenen Diagram die Leistung einschließlich der WB - im Bild unten z.B. zwischen 12.15 und 15.00 Uhr.

Ist das denn "nur" ein Anzeigeproblem im Flussdiagramm oder zeigt ein Zähler tatsächlich etwas falsches an?

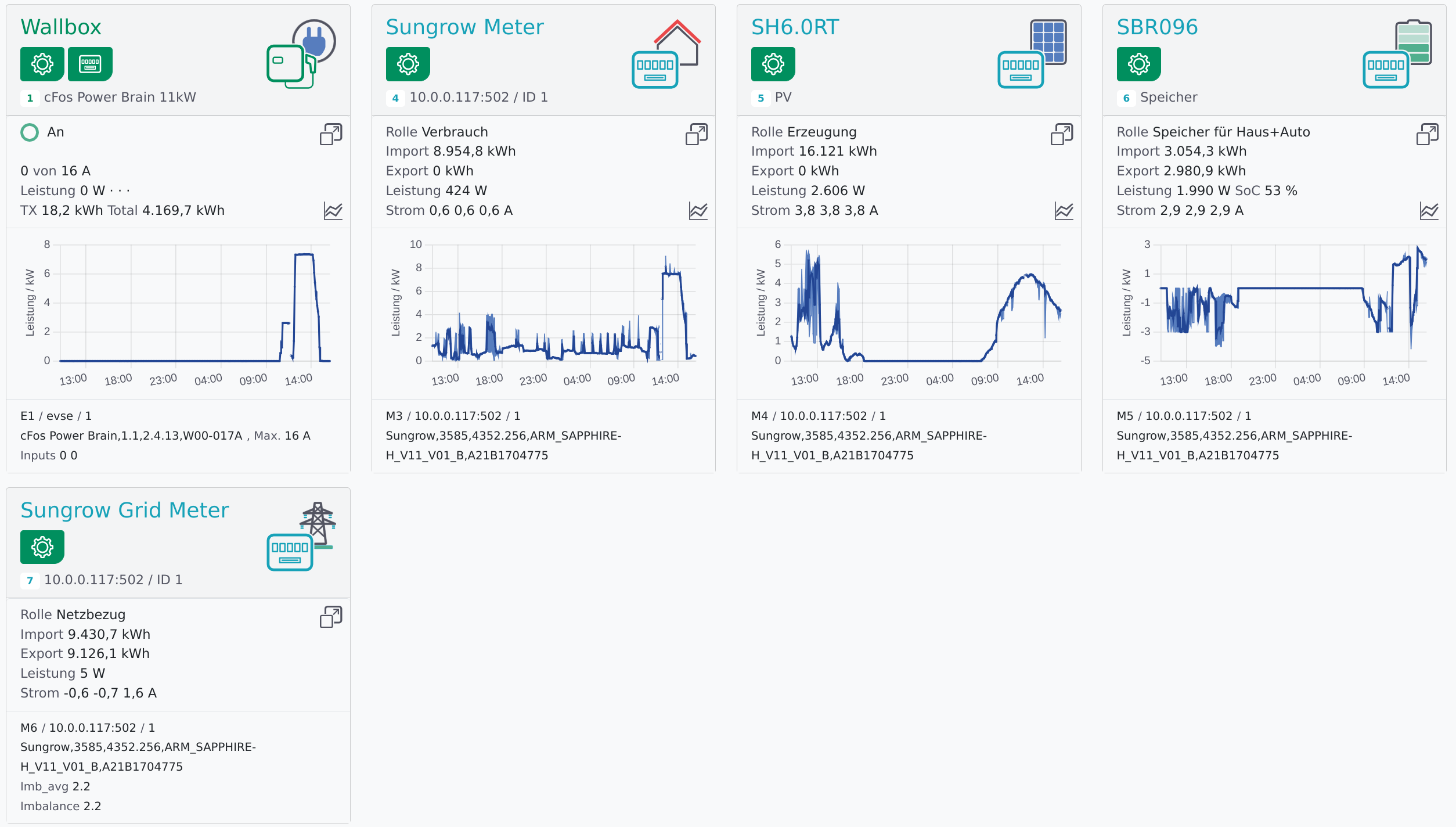

ich habe fünf:(korrespondierend mikt den fünf Symbolen aus der Grafik):

1. den Zähler der WB mit Daten aus der WB
2. den Zähler für den Verbrauch im Hausnetz (idealerweise ohne die Last der WB)
3. den Zähler für die PV-Erzeugung
4. den Zähler für die Batterie der PV-Anlage
5. den Zähler für den Hausanschlusspunkt (Bezug/Einspeisung)
   Zähler 2. bis 4. beziehen ihre Daten über Modbus aus dem Wechselrichter, Zähler 5. bekommt Daten aus dem Grid Meter über den Modbus-Kanal des Wechselrichters

Verstehe ich nicht! In der Regel gibt es drei Zähler bei einer PV-Anlage.

• einen "Smartmeter": dieser ist direkt hinter dem EVU-Zähler angeordnet und wird vom WR ausgelesen. Er wird mit der Rolle "Netzbezug" angelegt.
• den WR selbst: Er zählt die Erzeugung der PV-Anlage und wird mit der Rolle "Erzeugung" angelegt.
• ggf. einen Batteriespeicher: Bei einem Hybrid-WR ist er im WR verbaut. Er zählt die Lade- Entladeleistung der Batterie. Er bekommt die Rolle "Speicher fürs Haus" oder "Speicher für Haus und Auto"

Wo hast du jetzt noch einen Verbrauchszähler verbaut und was zählt er?

Hast du den Sungrow Meter mit der Rolle "Netzbezug angelegt?"

Nein - mit "Verbrauch". Es gibt ja noch den Zähler "Sungrow Grid Meter" - der ist als "Netzbezug" definiert. Vor der Definition von zwei Zählern als "Netzbezug" wird ja per Pop-Up gewarnt.

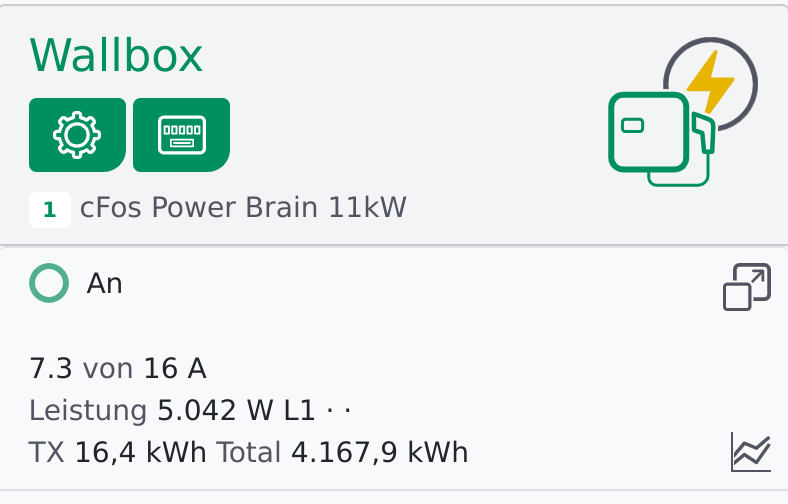

sorry, falsche Zahlen: richtig: 5kW bei 7,3A 2-phasig

Das andere Problem betrifft nicht nur die Optik - ich kann keine Übereinstimmun in der Darstellung von Strom (A) und Leistung kW erkennen. Wie beschrieben bei 1-phasiger Ladung 3,8A bei 2,6kW - bzw. 2-phasig 7,3kW 16A.

Hast du den Sungrow Meter mit der Rolle "Netzbezug angelegt?"

danke - die Richtung stimmt jetzt

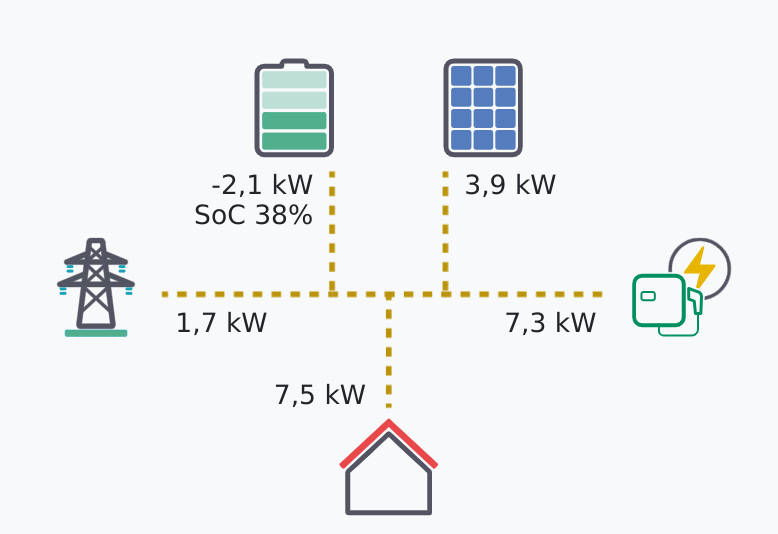

die WB lädt aktuell mit 7,3kW - der Verbrauch des Hausnetzes (gemessen vom Sungrow Meter) zeigt 7,5kW - also die Summe der aktuellen Hauslast einschließlich WB. Für die Darstellung in der Grafik wäre es m.E. logischer, wenn hier nur die "reine" Hauslast  (0,2kW) - also ohne die separat dargestellte Last der WB gezeigt würde.

Anbei die Definition mit gedrehtem Vorzeichen.

https://workupload.com/file/BnnqcmKNyP4

Wenn das jetzt passt, erkläre noch mal an welchem Zähler noch etwas geändert werden muss.

ja - positiver Wert beim Entladen

Schauen wir zuerst auf den Akku. Mal schauen ob beim entladen positive Werte kommen. Dann kann ich das Vorzeichen ändern.

ich sehe da noch ein paar Ungereimtheiten:

Bei einer Ladeleistung (einphasiges Laden) von 2600W wird auf der aktiven Phase ein Ladestrom von 3,8A gezeigt - das müssten rechnerisch bei 230V ca. 11A sein

Der angzeigte "Hausverbrauch" beinhaltet die jeweils von der WB abgegebene Leistung - kann man das für die Darstellung in der Grafik abziehen?

Danke für die Datei - leider funktioniert das noch nicht - die Ladung der Batterie wird immer noch mit negativem Vorzeichen angezeigt - auch die animierte Grafik läuft noch in die falsche Richtung (bisher nur beim Laden der Batterie beobachtet)

Ja, leider, das F&A spinnt. Der Hersteller wurde in informiert. Hoffentlich findet er schnell den Fehler.
Ich habe es mal hier abgelegt: https://workupload.com/file/rww5CPDn9EX
