ja, klar die die Charging Manager SW läuft auf der Wallboxsteuerung.
Wenn diese einen Modbus Slave abfrägt (zB den Wechselrichter), dann muß sie doch mit der richtigen Baudrate fragen, denke ich - sonst versteht sie der Slave nicht.

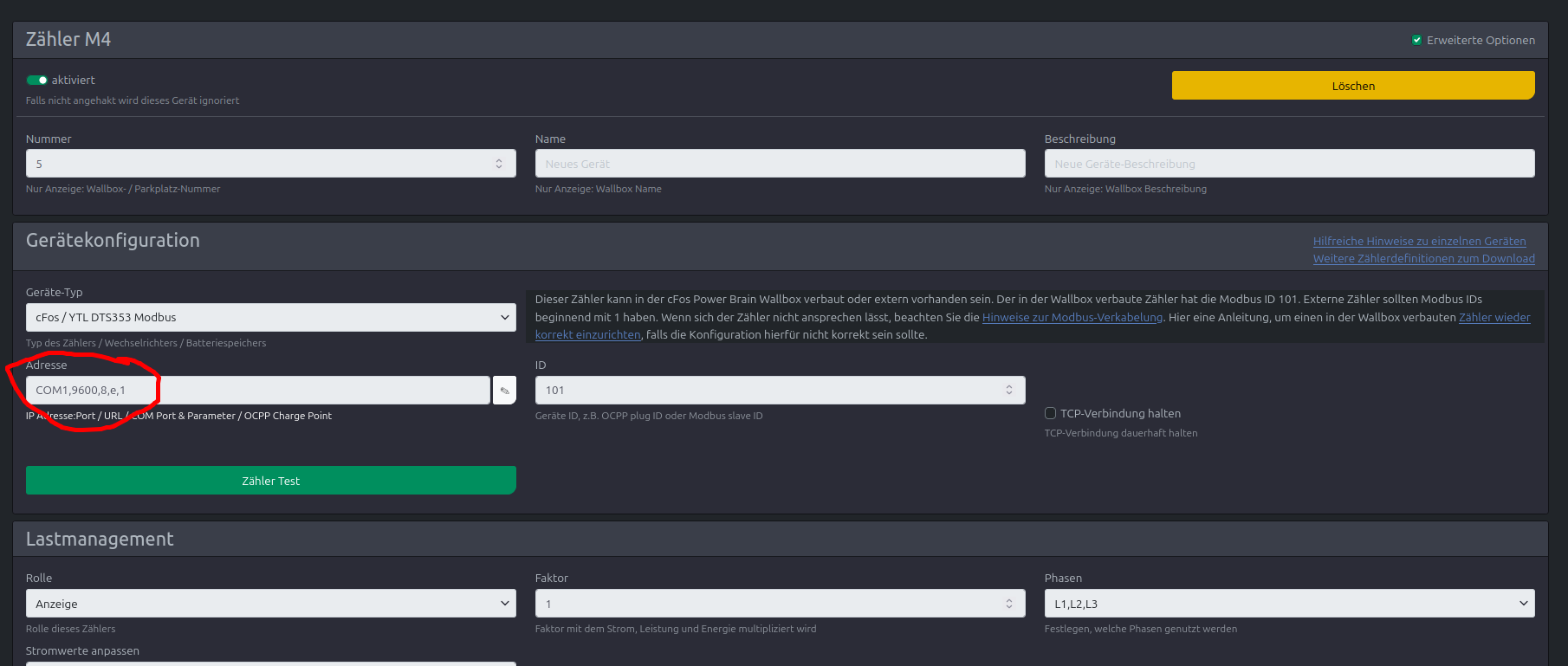

Ja genau, diese Einstellungen setzt man in der Kachel des jeweiligen Zähler. Siehe Screenshot1

Auf der Wallbox-Kachel steht bei der Schnitt stelle 4701, also Modbus-TCP Zugriff.Wenn ich da RTU-Parameter einstelle (z.B. COM1,9600,8,n,1), dann ist keine Kommunikation möglich.

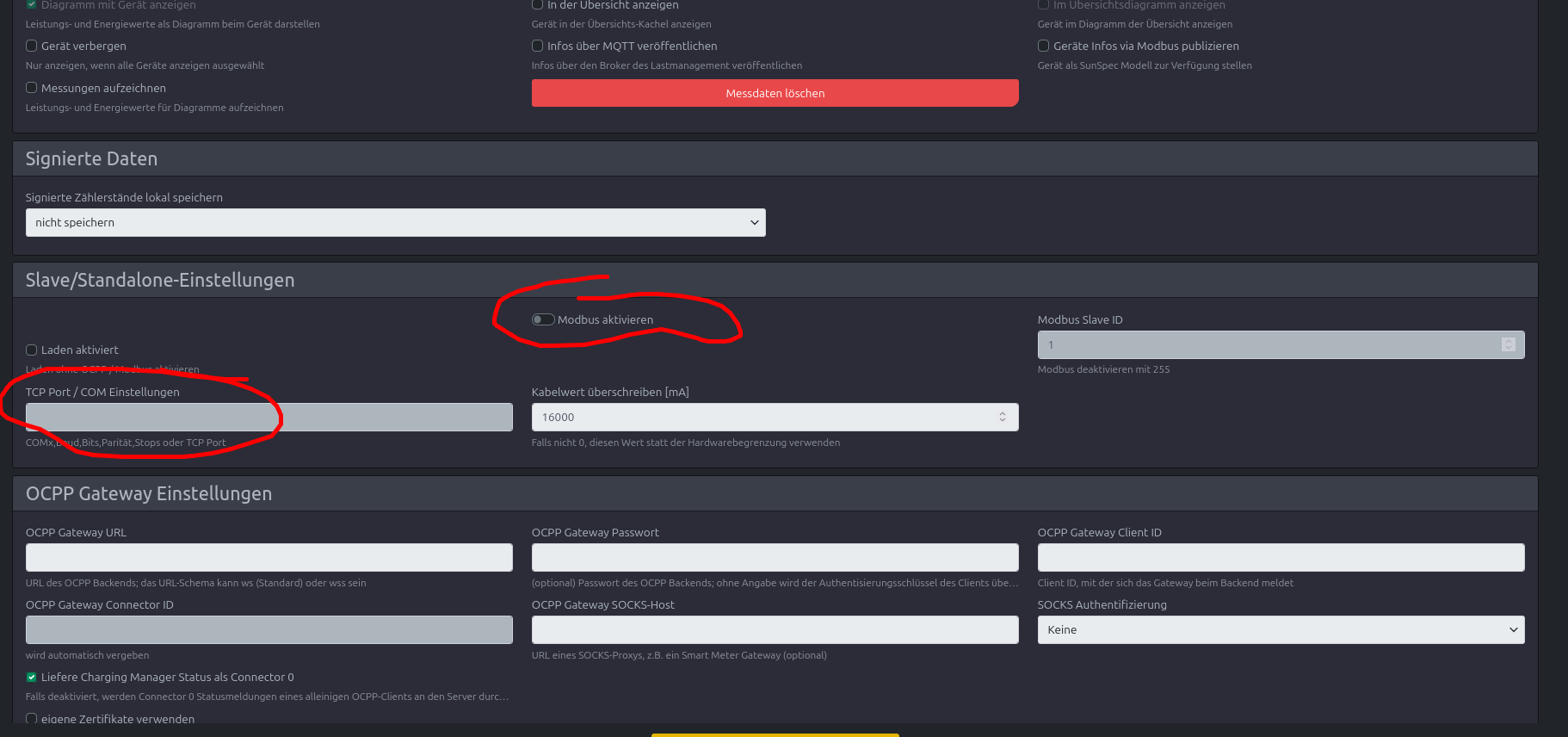

Das sind die Einstellungen für den Slavebetrieb. Also wenn die Wallbox von außen, über einen anderen Master (ein externes Gerät) gesteuert wird. Du kannst an der Stelle den Modbus abschalten und deine Wallbox läuft trotzdem weiter. (Screenshot2) Wenn du da COM-Parameter einträgst, sagst du der Box das sie auf dem COM-Port auf Aufrufe von Extern warten soll. Dann funktioniert natürlich deine Zählerauslesung nicht mehr!

Ja, klar die die Charging Manager SW läuft auf der Wallboxsteuerung.
Wenn diese einen Modbus Slave abfrägt (zB den Wechselrichter), dann muß sie doch mit der richtigen Baudrate fragen, denke ich - sonst versteht sie der Slave nicht. Kann sein daß das automatisch eingestellt wird, wundert mich aber doch.
Auf der Wallbox-Kachel steht bei der Schnitt stelle 4701, also Modbus-TCP Zugriff. Wenn ich da RTU-Parameter einstelle (z.B. COM1,9600,8,n,1), dann ist keine Kommunikation möglich.

Also doch irgendwie transparenter Zugriff TCP/RTU über die Wallbox-Software

Die Managersoftware (cFos Charging Manager?) läuft doch auf dem Controller der Wallbox, oder? Warum sollten die denn über WLAN kommunizieren? Ich gehe mal davon aus, dass das intern geregelt wird.

Die Schnittstelle bekommt keine feste Baudrate. Bei jedem Aufruf wird die Schnittstelle auf die Parameter der Wallboxkachel gestellt. Deshalb könnte man auch die verschiedene Zähler an einem Bus mit unterschiedlichen Parametern auslesen.

Na ja,
ich verstehe das doch folgendermaßen:
Wenn die Zähler des WR von der Managersoftware über RTU abgefragt werden - und anders geht es in meinem Setup nicht - dann muß das doch über die RTU-Schnittstelle der Wallbox laufen, und dann muß an dieser auch die richtige Baudrate eingestellt sein.

Die Wallbox wird von der Managersoftware über TCP-Port 4701 angesprochen (geht ja nicht anders, die Software verbindet sich ja über WLAN mit er Wallbox)
Die Wallbox kann sowohl modbus TCP als auch RTU und wird die Abfragen der Managersoftware transparent an den 485-Bus durchreichen. Der Manager würde also quasi als Master fungieren und die Wallbox die Anfragen an den 485-Bus weiterleiten.

Richtig?

Du meinst wenn die cFos-Wallbox als Slave am Bus hängt? Da kenn ich das Register leider auch nicht.

Ich habs doch gefunden:

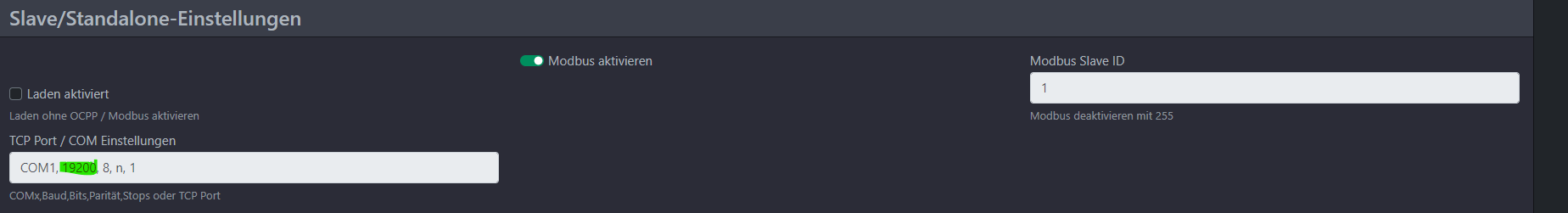

In der Wallboxkachel unter Slave/Standalone-Einstellungen

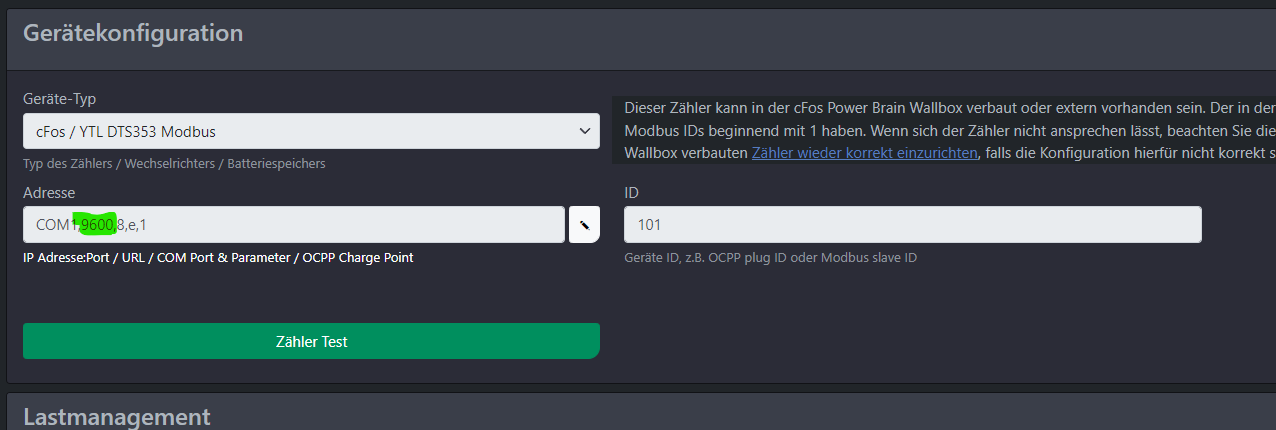

Ok, wenn die Wallbox (Charging Manager) der Master ist, dann stellst du die Baudrate des abzufragenden Gerätes in der entsprechenden Geräte-Kachel ein. Das musst du für deinen WR doch auch schon gemacht haben. Mehr ist da nicht zu tun.

Hallo,

ich denke,  daß die Wallbox am RTU schon als Master laufen muß und die Managersoftware darüber die Werte vom WR bekommt. Aber auch der Master muß ja die richtigen Schnittstellenparameter eingestellt haben (Baud rate etc.).
Ich were mal bei cFos dazu nachfragen

Wie gesagt, ob und wie man die Baudrate der Wallbox einstellen kann, weiß ich nicht.

Aber läuft denn deine Wallbox überhaupt als Slave auf dem Bus? Und wer oder was ist dann der Master?

Vielleicht läßt sich die Busrate über (Modbus-)TCP einstellen? -  z.B. Über die Powerbrain Software?
Die Kommunikation mit dem WR und dem eingebauten Zähler läuft ja über Modbus RTU
Eine Einstellmöglichkeit müßte es ja prinzipiell geben

Du meinst wenn die cFos-Wallbox als Slave am Bus hängt? Da kenn ich das Register leider auch nicht.

Hallo,

Danke für den Link zum Manual des Zählers.
Lesefehler treten bei allen am Bus hängenden Geräten auf. WR hängt auch über Modbus RTU am Bus.
Ja, höhere Baudraten sind ein Problem, wenn die Busverkabelung schlecht ist - sollte aber hier nicht der Fall sein.
Beim WR kann ich die Baudrate einstellen, aber bei der Wallbox finde ich keine Info dazu - da sollte es ja auch ein Register für die Einstellung der Bus-Schnittstelle geben.

Moin,

eigentlich gibt es häufiger Probleme mit hohen Baudraten als mit niedrigen. Wenn es probieren möchtest, hier findest du die Anleitung zum Zähler.

Wo treten die Lesefehler auf? Beim lesen des Zähler, des WR oder bei beiden? Ließt du den WR auch mit Modbus-RTU aus?
