Ja, das muss auch mit der HEidelberg gehen. Siehst du denn in der Akku-Zähler-Kachel das die Entladeleistung gesetzt wird?

Ich habe dir mal eine neue Batterie-Definition angehängt. Dort habe ich den SOC geändert und das Delay etwas verlängert.

Außerdem habe ich die Leistung invertiert, so das du den -1 Faktor in der Zählerkachel entfernen solltest.

Kannst ja mal testen.

(txt entfernen)

Hallo Rainer,

vielen Dank für Deine Unterstützung und Hilfe :)

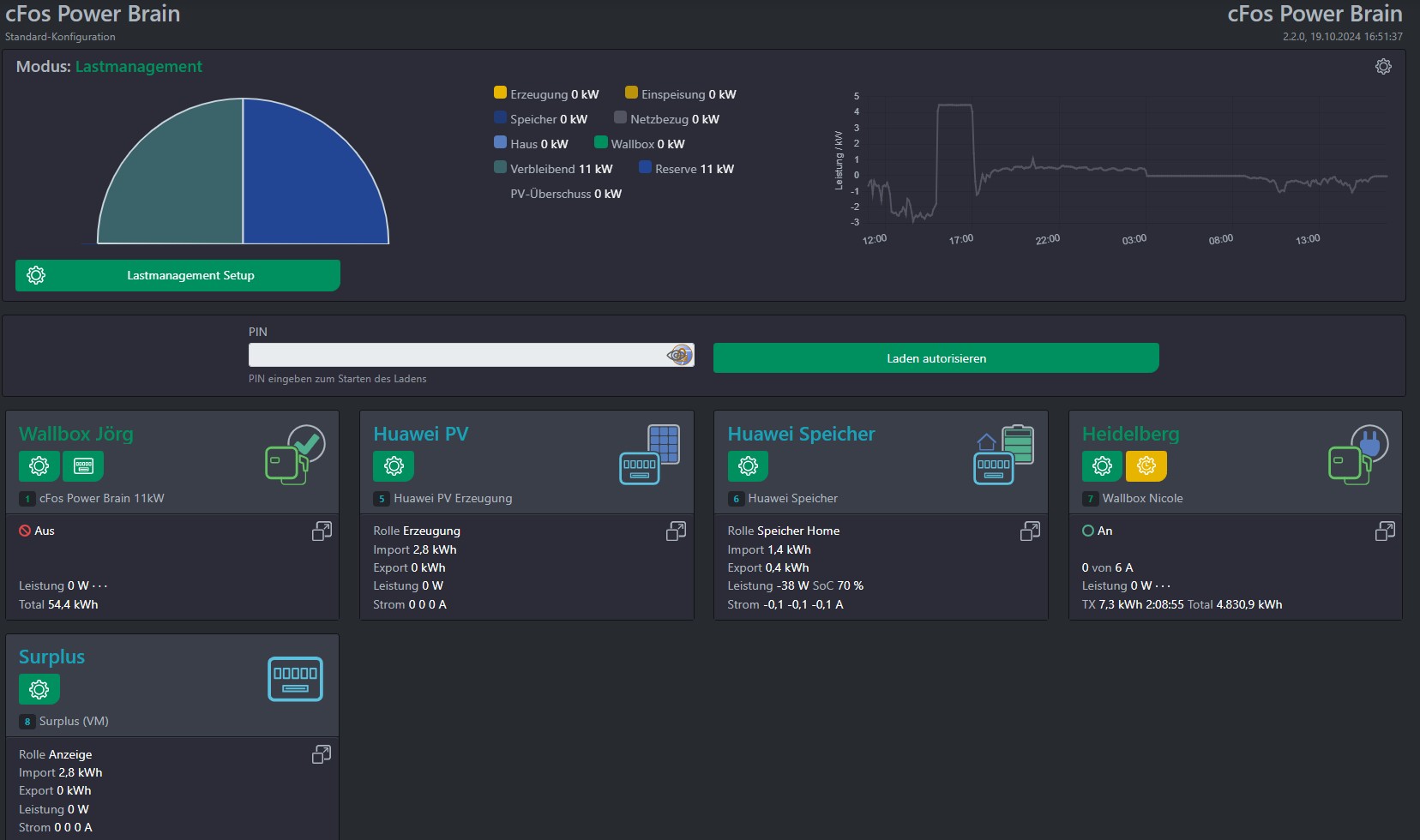

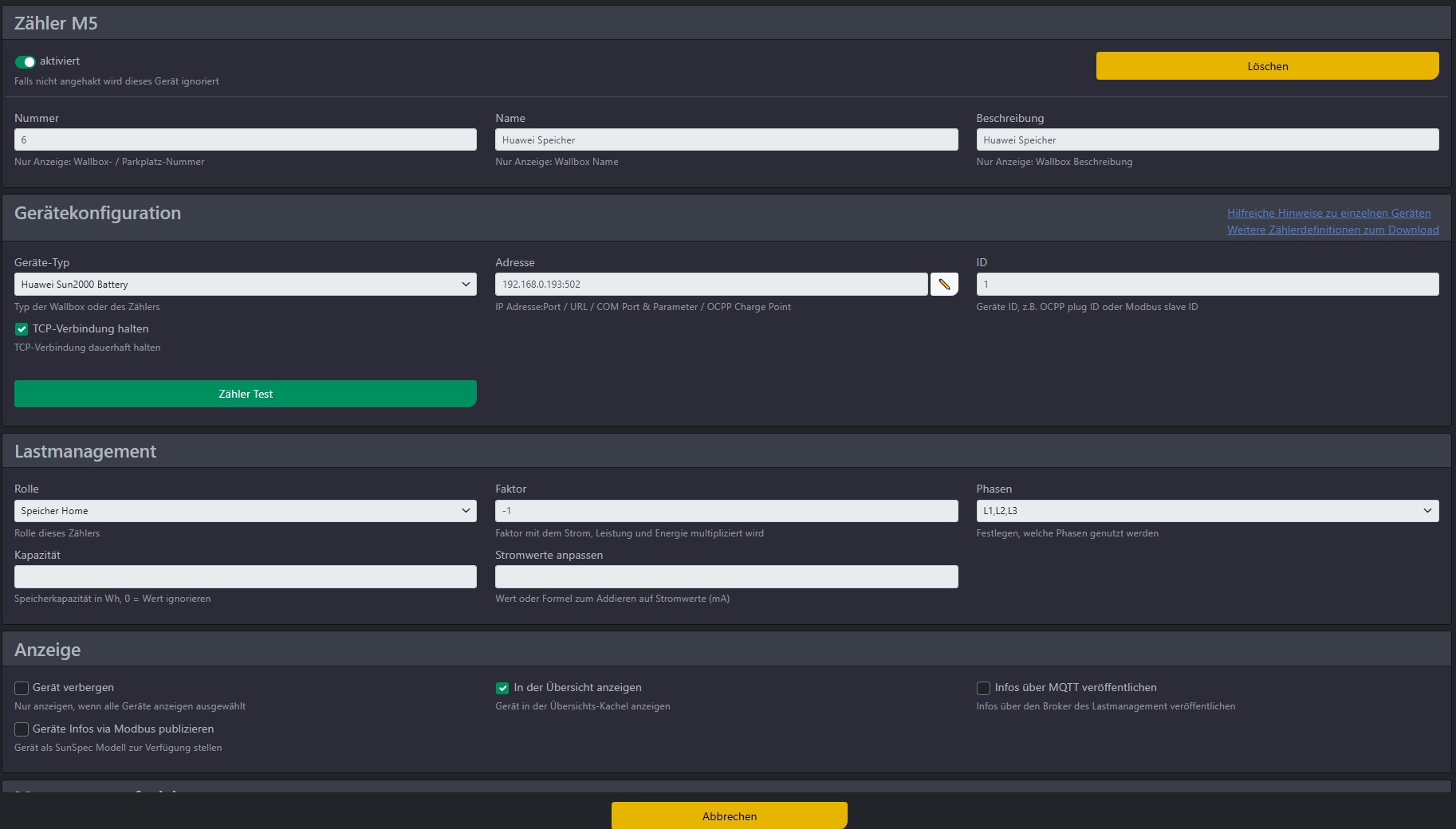

Ich habe heute mal ein paar Bilder meiner Konfiguration gemacht und einen Surplus Zähler angelegt.

Meine Anlage besteht aus folgenden Komponenten:

• PV Anlage Huawei - AC-Laden aktiviert (zusätzliches Balkonkraftwerk welches bei Überschuss im Speicher landet)
• PV Speicher Huawei LUNA mit 10 kWh
• cFOS Wallbox inkl. S0 Zähler (Wallbox 22kW classic mit S0-Zähler)

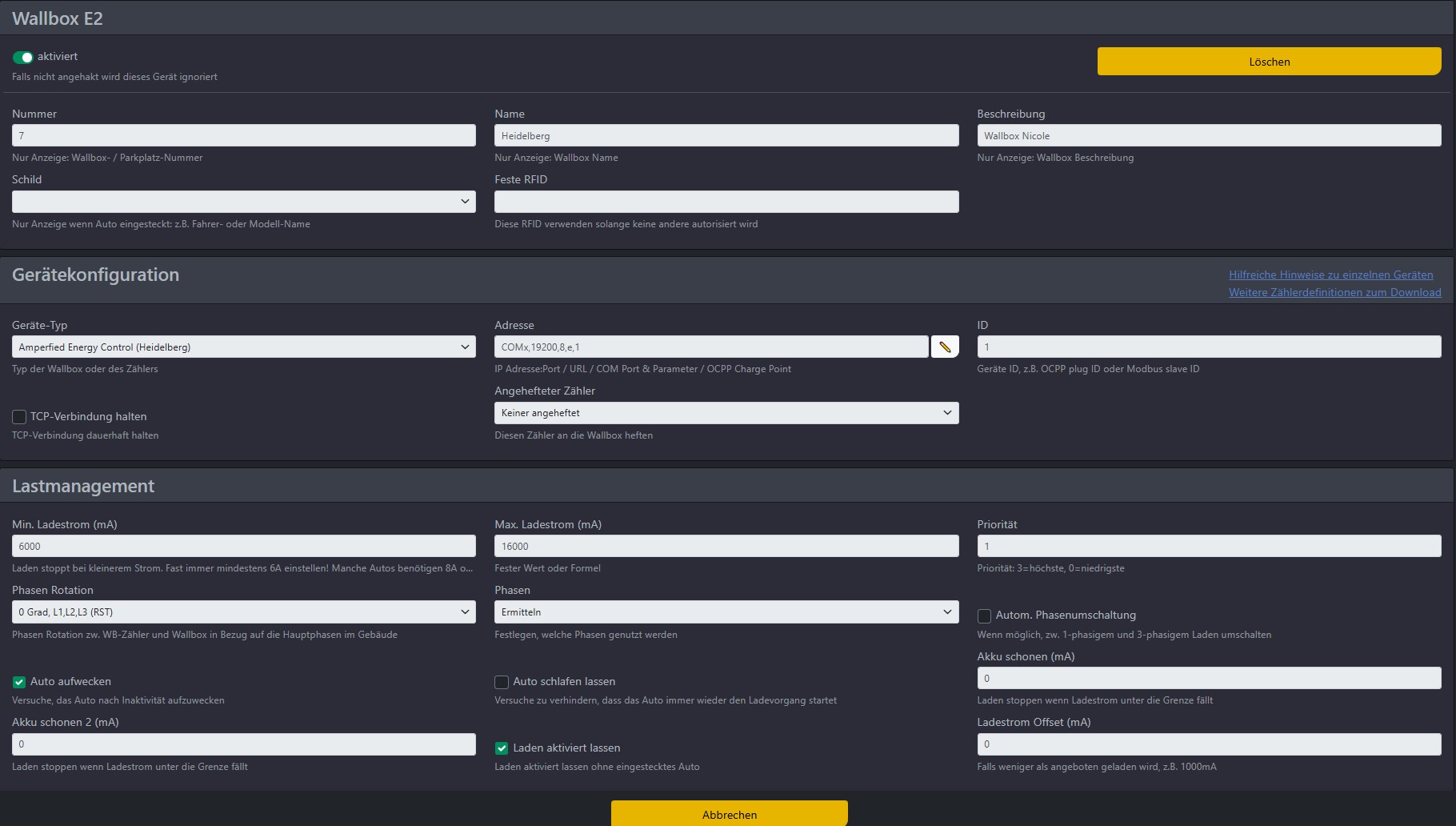

• Heidelberg Wallbox (Energy Control) per Modbus RTU mit der cFOS Verbunden (Kommunikation funktioniert ohne Probleme - Ladevorgänge werden aufgezeichnet etc.).

Ich habe jetzt durch die Einstellung "Delay after connect" gesetzt - ich bekomme jetzt meistens die Werte ausgelesen und auch geschrieben. Teilweise aber auch "254".

Bisher habe ich die Speicher Steuerung nur über die Heidelberg Wallbox getestet - scheinbar werden keine Daten (1000 Watt) geschrieben. Die Batteriespeicher Steuerung greift irgendwie nicht.

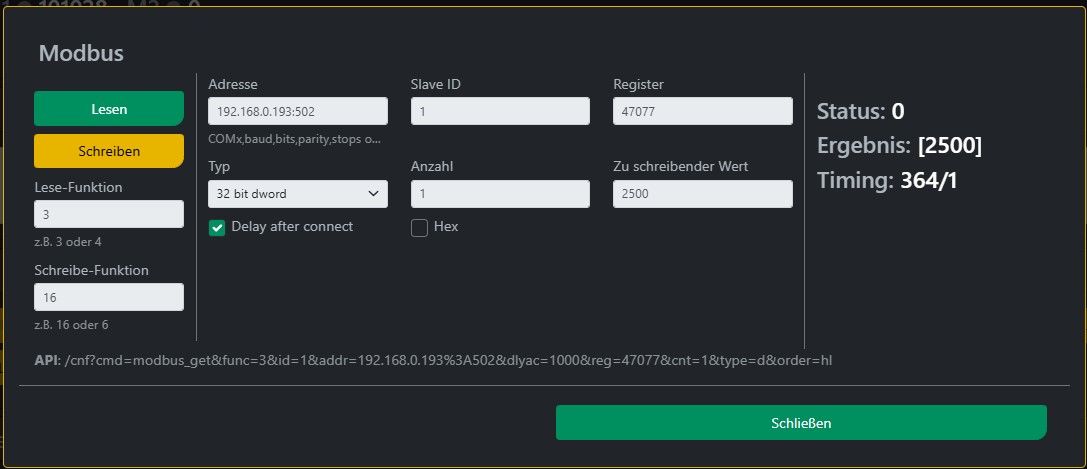

Ich kann aber die Entladeleistung vom Speicher über den Modbus direkt schreiben. Hier greift auch dann der geschriebene Wert (z.B. 2500 Watt).

Ich werde die Tage nochmal direkt an der cFOS testen (wenn die Sonne wieder scheint :))

Wenn ich es richtig verstanden habe müsste aber doch eigentlich die Speicher Steuerung auch durch die Heidelberg ausgelöst werden ?

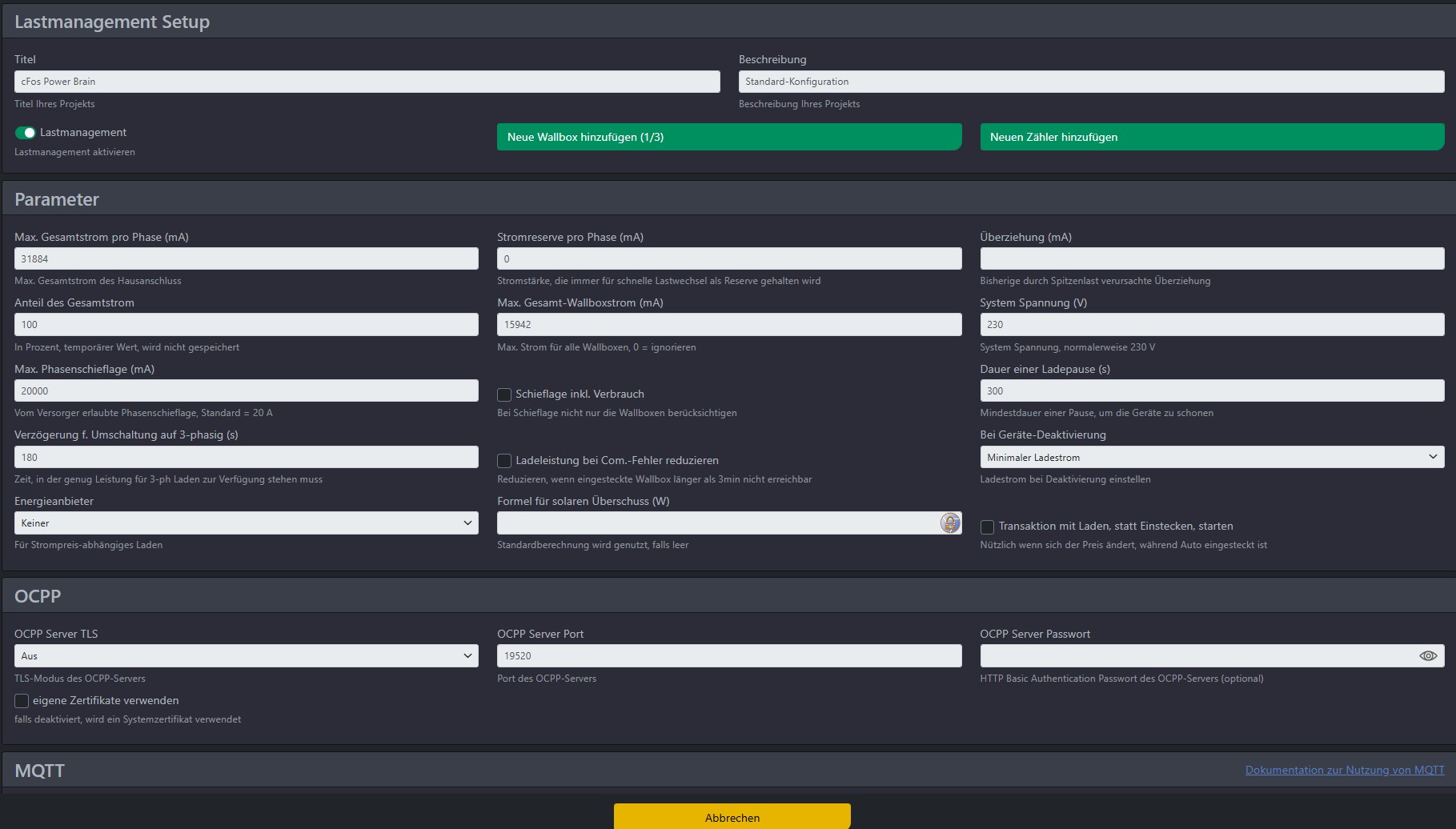

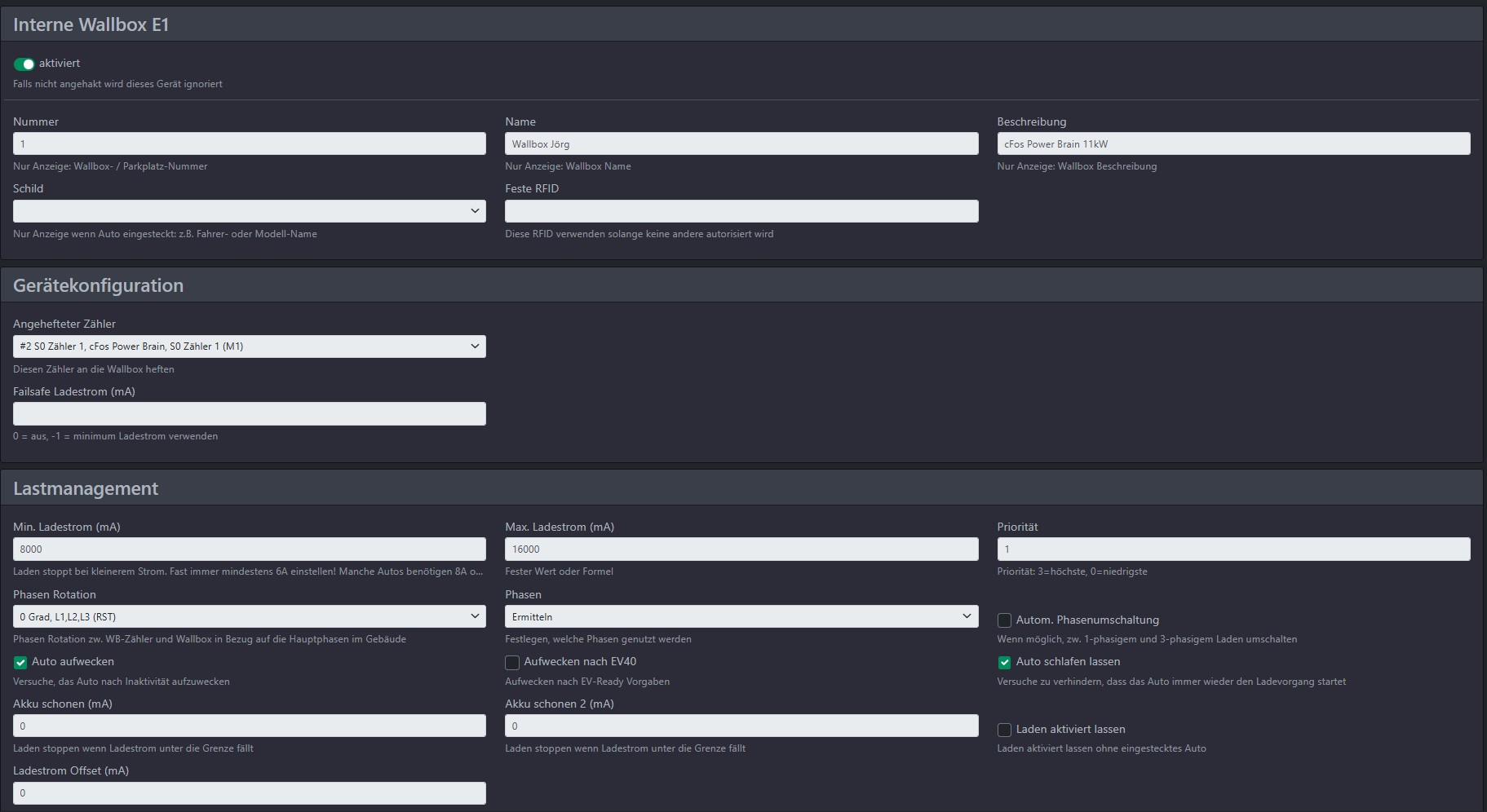

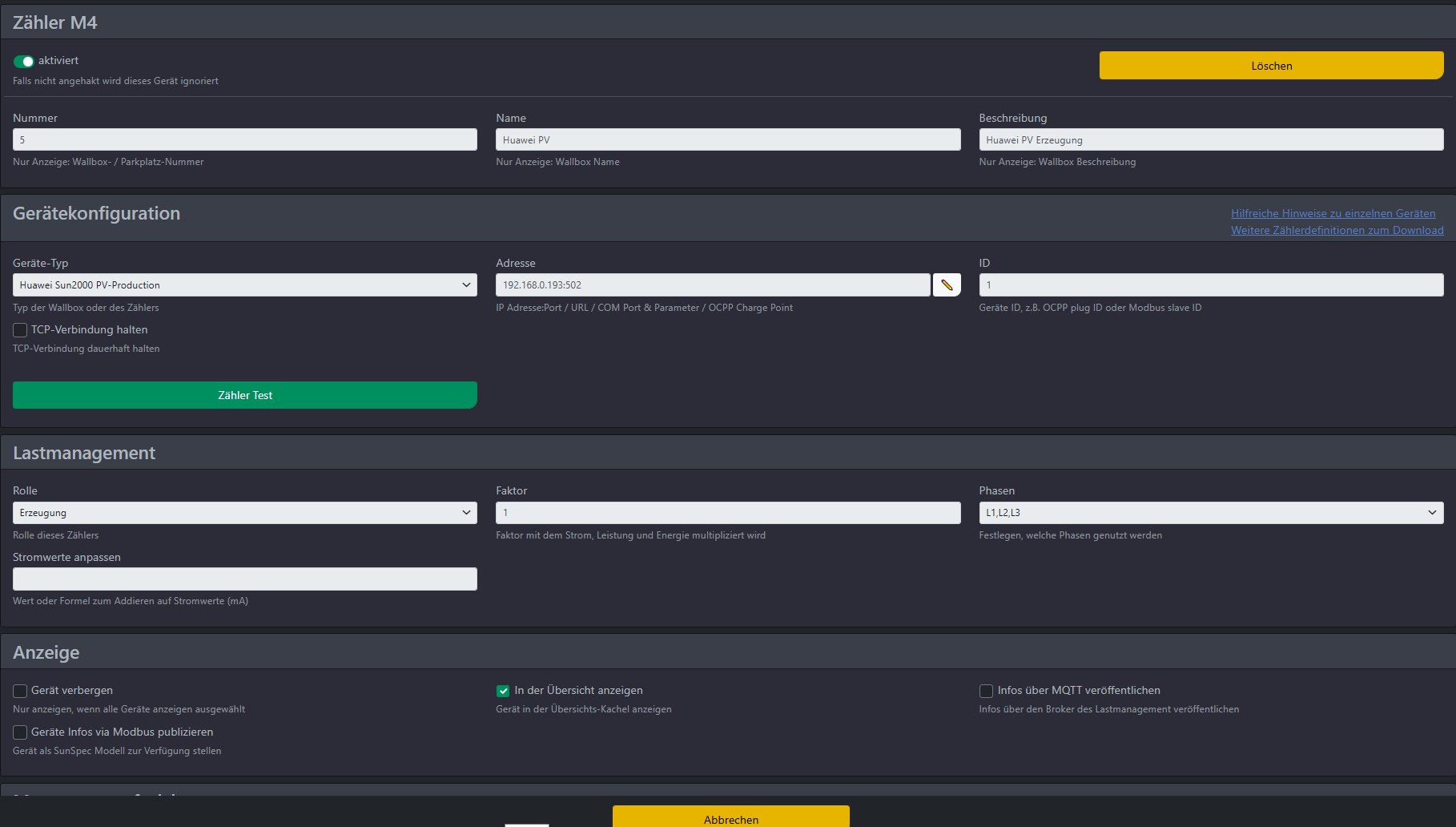

Vieleicht kannst Du mal über meine Einstellungen schauen, ob ich noch irgendwo eine falschen Ansatz habe. Die Anzeige der PV-Speicher Ladung (SOC 70% im Screenshot) müsste ja auch eigentlich 7 % sein...

Hallo Joerg,

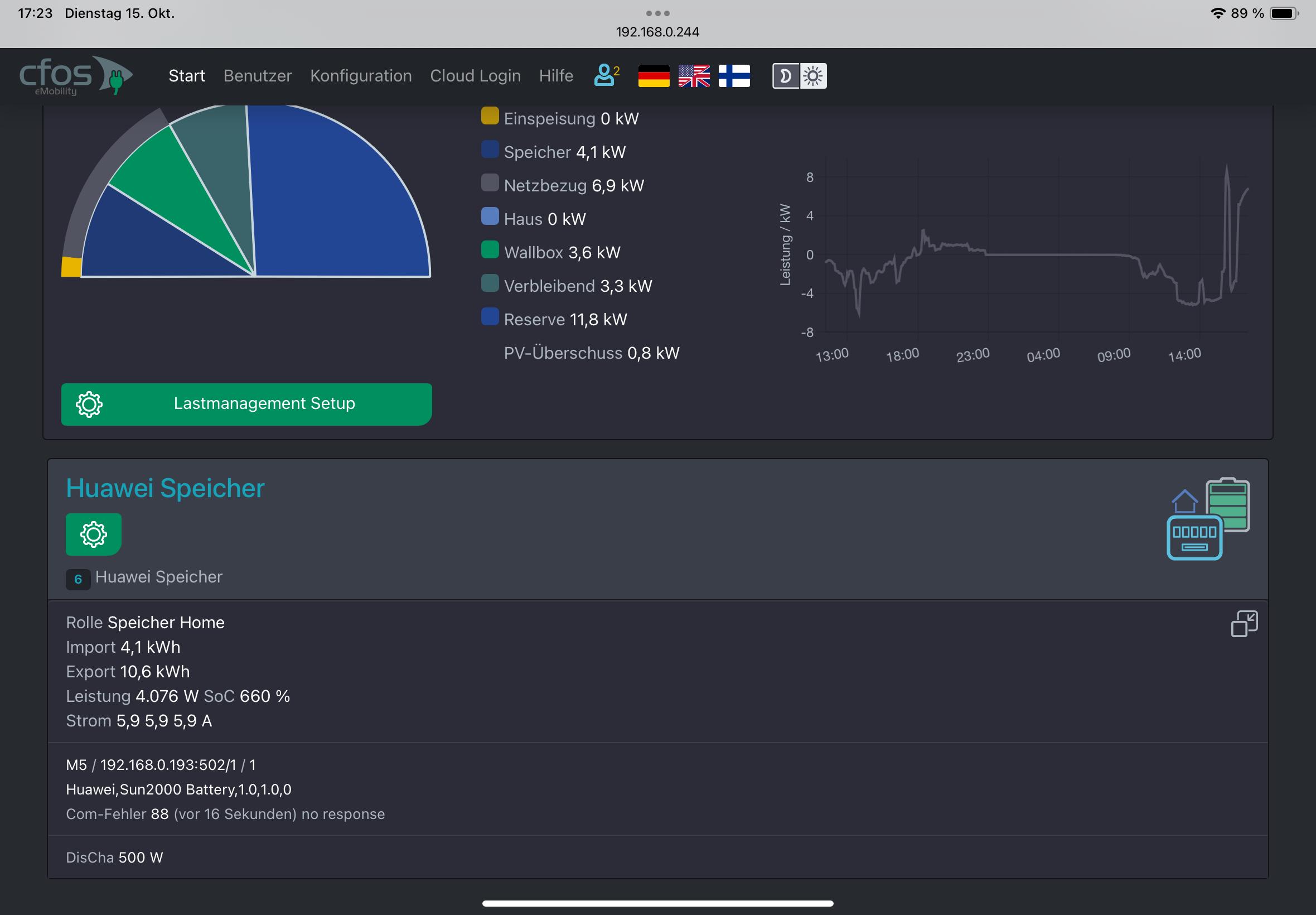

jetzt habe ich mir dein 4. Bild vom 15. Oktober 2024 17:35 genauer angesehen.

Die Entladeleistung von 500W wird hier nicht überschritten. Ganz im Gegenteil. Du lädst hier den Speicher mit Netzstrom.

Vom Netz kommen 6,9 (grau), die PV liefert 0,8, das ist der Ring außen.

Geladen wird das Auto mit 3,6 KW und die Wallbox mit 4,1kW. Hast du AC Laden beim Speicher konfiguriert? Schreib doch bitte auch mal, was du für Huaweikomponenten hast. ;)

Ich hänge das Bild noch einmal an.

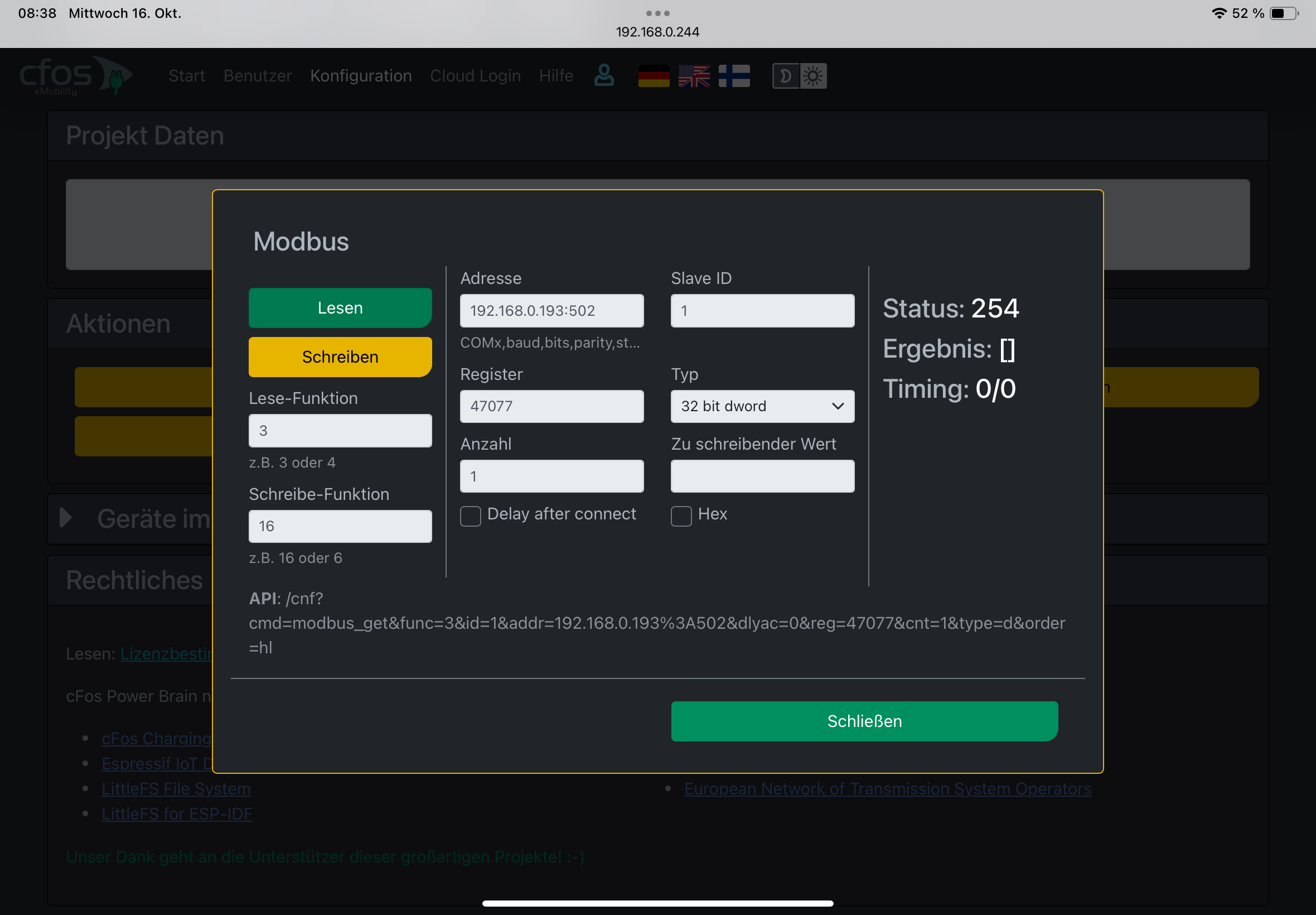

Huawei hat ein paar Eigenheiten. Beim Modbustest muss der Haken bei "Delay after connect" zwingend gesetzt werden, dann hat man eine Chance, dass auch korrekte Werte zurückkommen. Kommt nach einer Anfrage der Status 254, einfach noch einmal probieren.

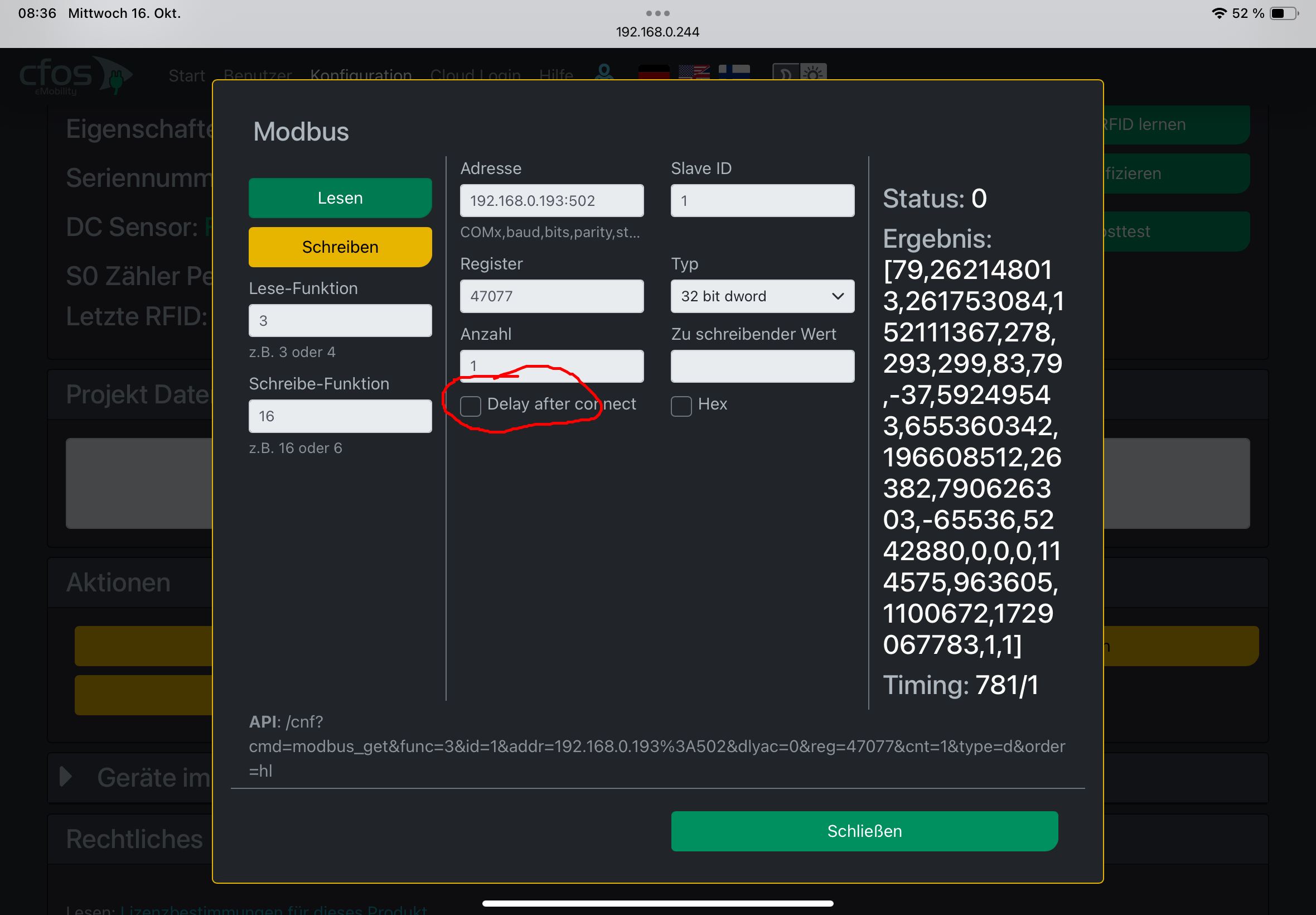

Huawei mag es nicht, wenn mehrfache Anfragen gleichzeitig kommen. Das ist aber hier der Fall, da ja die Zähler weiterlaufen. Erhältst du mehrere Werte gleichzeitig, wie bei dir Joerg (letztes Bild vom 16. Oktober) hast du zufällig ein großes Paket als Antwort bekommen, dass für einen anderen Zähler bestimmt war. Bei den Zählern werden mehrere Werte gleichzeitig abgefragt.

Bei deiner Speicher-Zählerdatei ist aber noch ein Fehler drin, da 660% erscheinen, das können nur 66% sein.

Schreib doch mal, welche Zähler du alle konfiguriert hast. PV Speicher als "Speicher Home" ist schon mal gut.

Installiere doch einmal den virtuellen Zähler Surplus VM. Zähler anlegen, z.B. mit Namen Surplus, Gerätetyp Surplus (VM) auf Anzeige stellen und beobachten. Ist dieser Wert größer als die PV Erzeugung?

Und ich würde dann gerne Bilder von allen Zählern sehen.

Moin, so eine richtig gute Idee hab ich leider auch nicht.

Setz beim Modbustest mal den Haken "delay after..." vielleicht hilft das etwas.

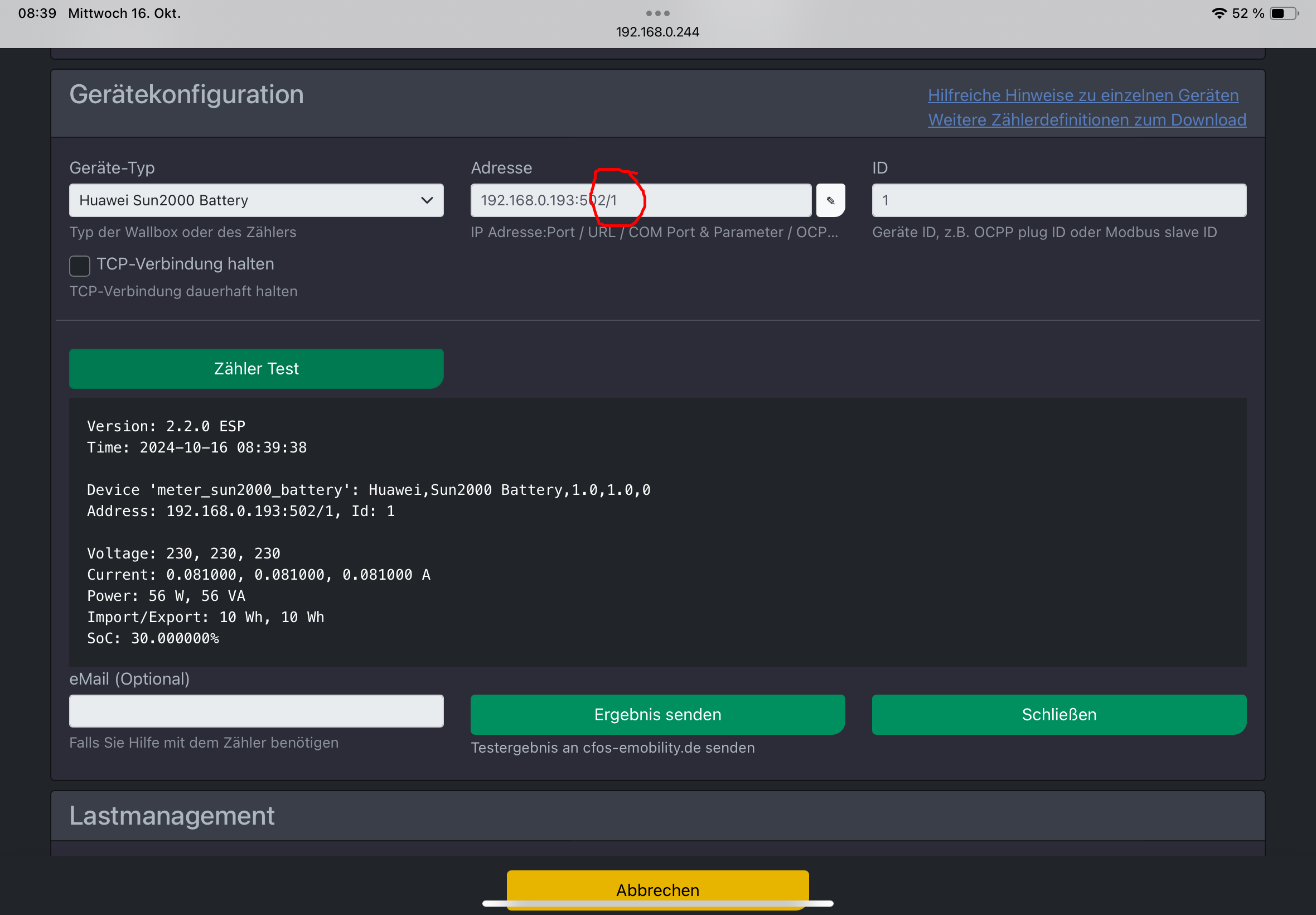

Warum hast du bei der Adresse hinter dem Port noch ein /1? Braucht es das? Geht das auch ohne?

Hallo Geotec,

ich habe jetzt mal entsprechend getestet.

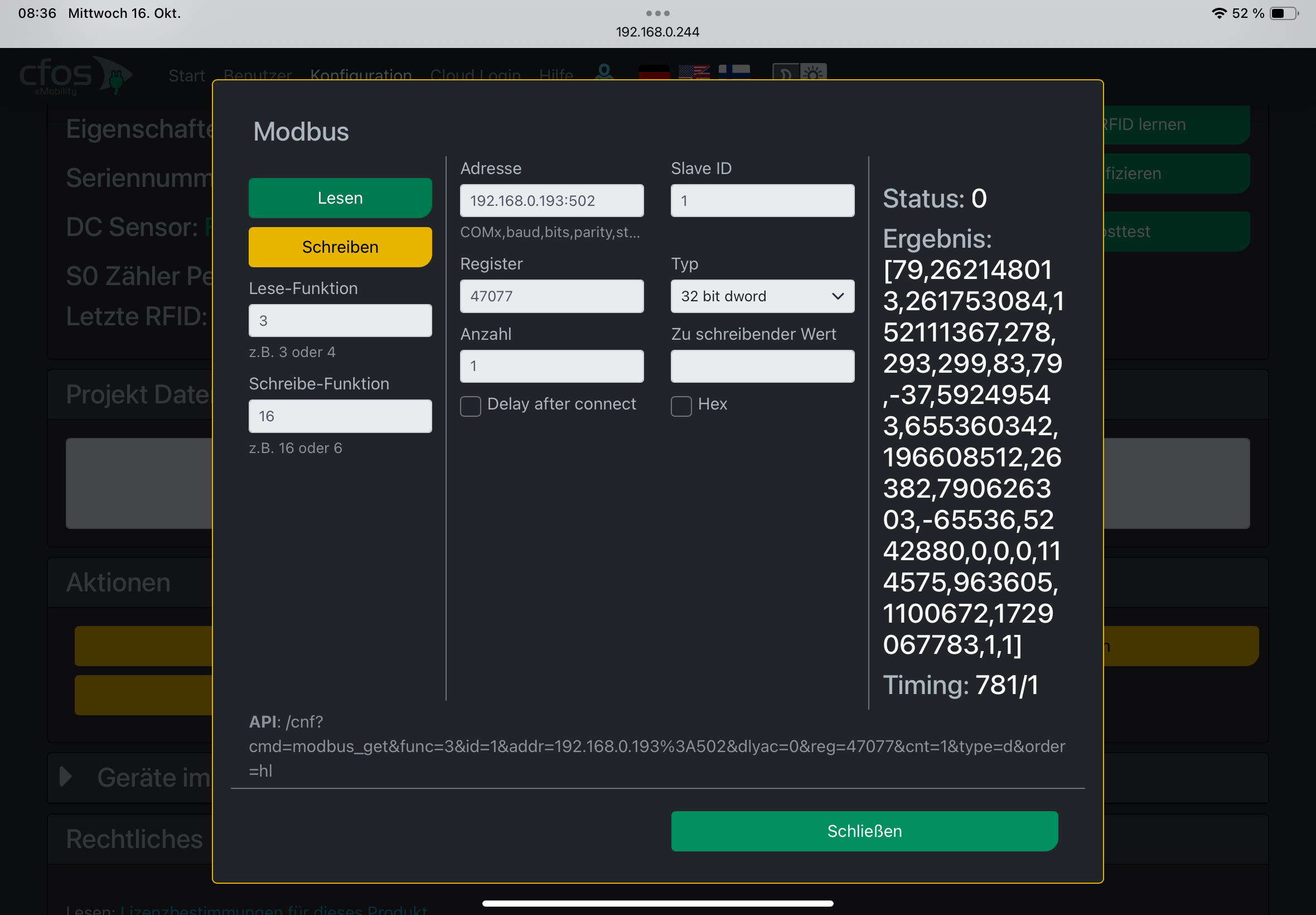

Ich bekomme unterschiedliche Ergebnisse beim „lesen“ - ich habe die Ergebnisse mal beigefügt.

Schreiben habe ich noch nicht probiert.

Zusätzlich habe ich nochmal einen Zählertest gemacht - hier gibt es immer eine entsprechende Antwort.

Hast Du noch eine Idee wo der Fehler liegen könnte ?
Vielen Dank übrigens für Deine Unterstützung :)

Du könntest testen ob der das Register lesen kannst.

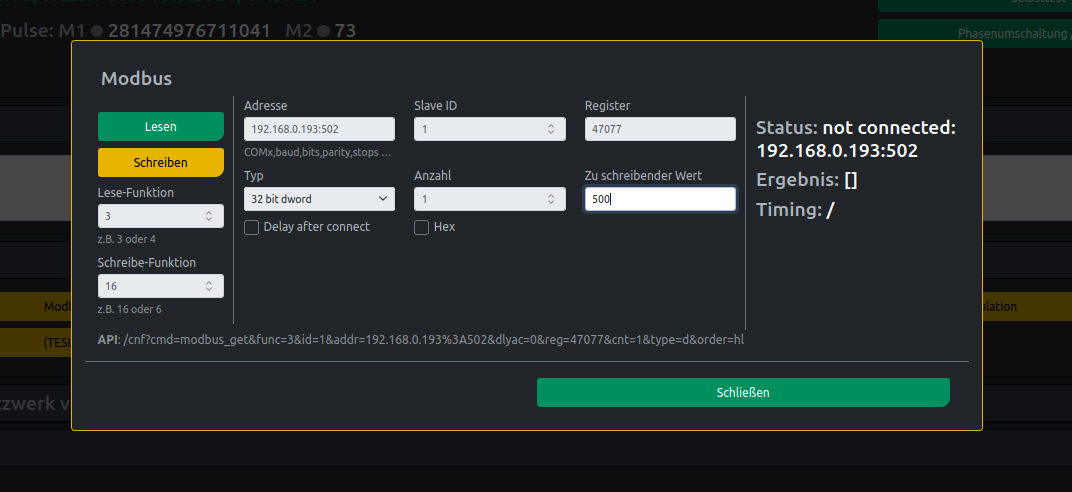

Dazu unter "Konfiguration" ganz unten den Modbustest wie angehängt einstellen und mal auf "lesen" klicken. Kommt dann ein Ergebnis?

Falls ja, mal auf "schreiben" klicken und schauen was dann passiert

Hallo zusammen,

ich habe meine Luna Speicher jetzt in Betrieb.

Die Umsetzung der Speichersteuerung funktioniert aber nur theoretisch :)

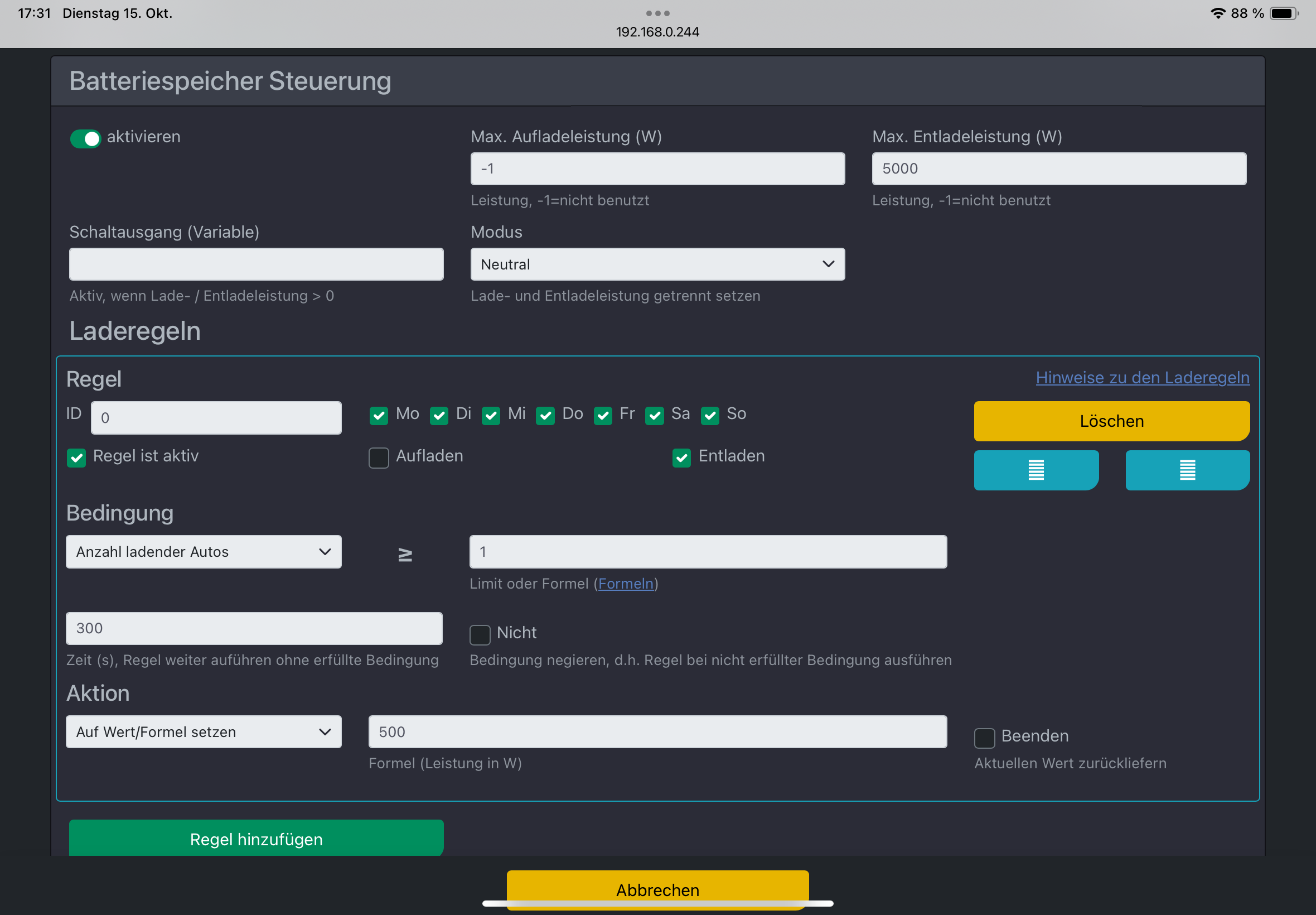

Ich habe 500 W max. Entladeleistung (wenn ein Auto geladen wird) eingetragen - wird auch angezeigt aber von dem Speicher ignoriert.

Muss ich noch andere Konfiguration oder Einstellungen vornehmen ?

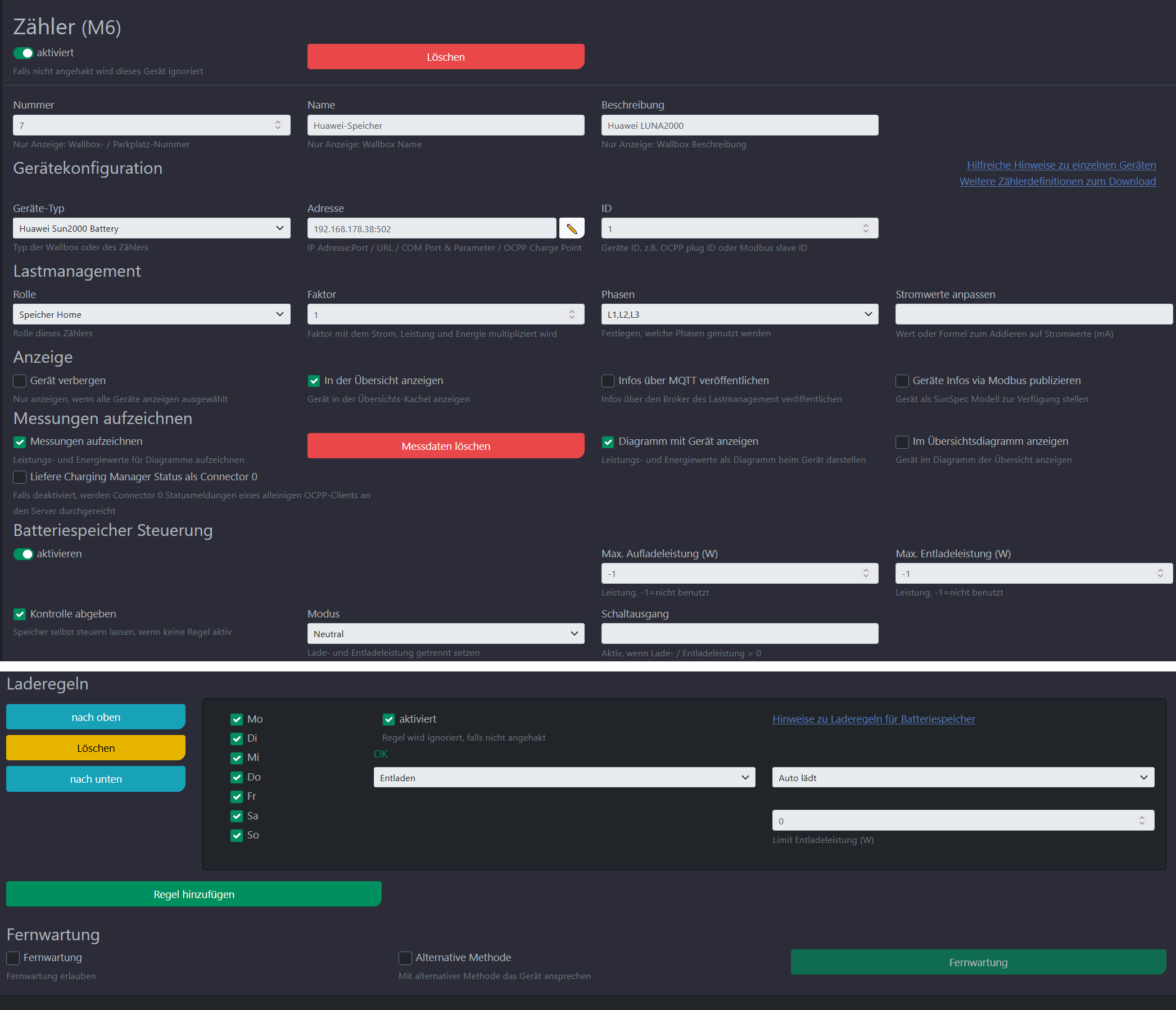

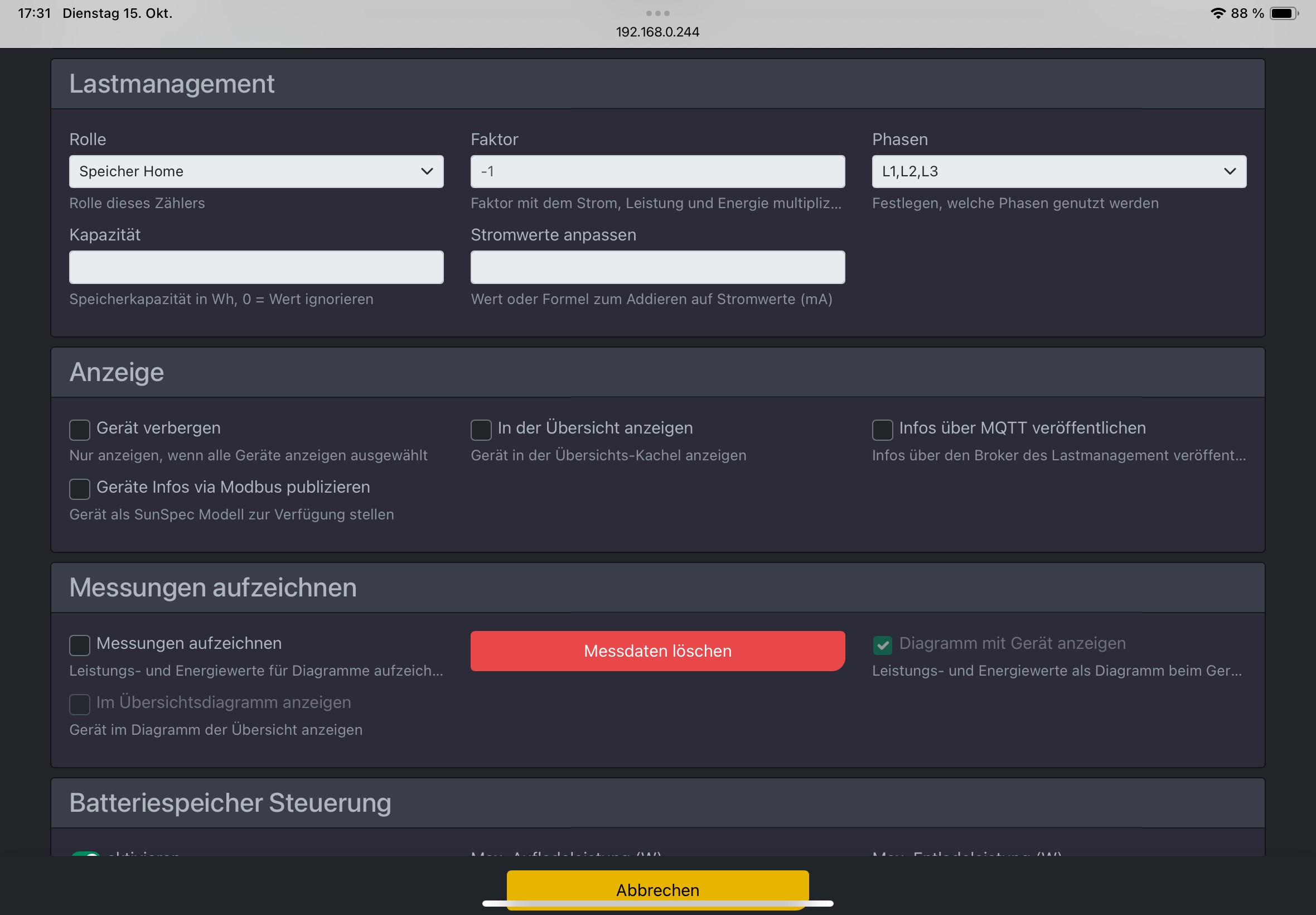

Ich habe meine Konfigurationen mal beigefügt.

Freut mich, dass es einige Huweinutzer gibt, die die cfos Wallbox einsetzen. Das Ganze ist zwar als experimentell deklariert, läuft bei mir aber seit Februar einwandfrei.

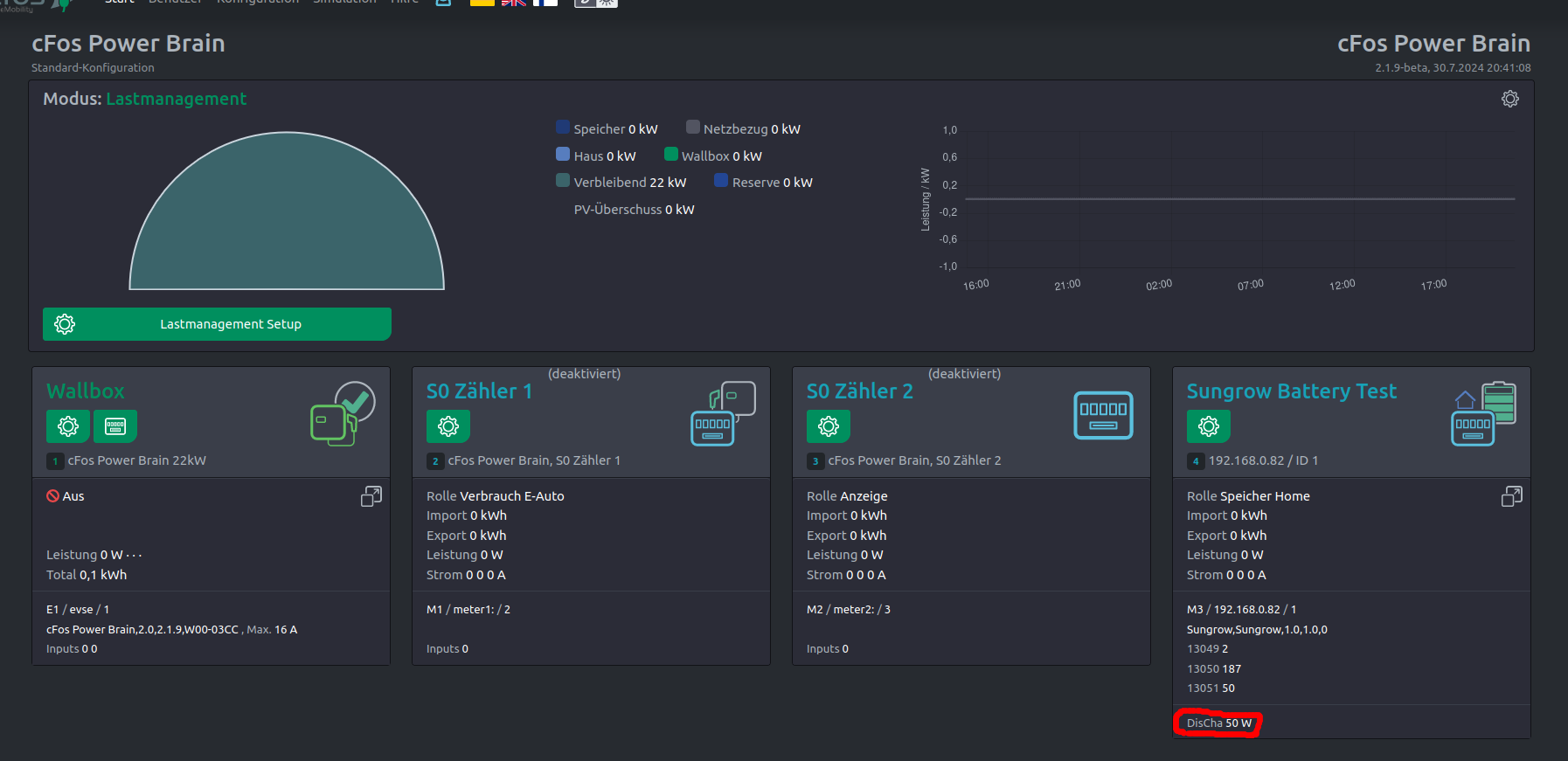

Das Beispiel von geotec ist schon mal nicht verkehrt.  Es würde auf 50 W begrenzen, sieht man sehr schön bei den erweiterten Zählerinformationen-> das was Geotec rot eingerahmt hat: DisCa: 50W

Aber ich fange mal mit der Speichersteuerung an.
Man kann den/die Speicher mit der Rolle „Speicher Home“ oder „Speicher Alles“ einbinden. Als Speicher Home wird er für die Autoladung „eigentlich“ nicht herangezogen.

Um mehr steuern zu können, werden vom Speicher (eigentlich Wechselrichter) drei Werte ausgelesen:

-Ladezustand des Speichers (SoC): Werte 0-100, Einheit Prozent. Den SoC findet man bei den Laderegeln unter Bedingungen.
-Maximal mögliche Entladeleistung: Einheit Watt
-Maximal mögliche Ladeleistung: Einheit Watt
Die letzten beiden werden, wenn man die Batteriesteuerung aktiviert, auch geschrieben. Und das sind dann Werte, an die sich die Huaweianlage hält. Schreibt man als Entladeleistung 500 W hinein, wird der Speicher je nach Bedarf 0-500 W liefern. Und kein Watt mehr. Auch wenn ihr die Wallbox aussteckt.

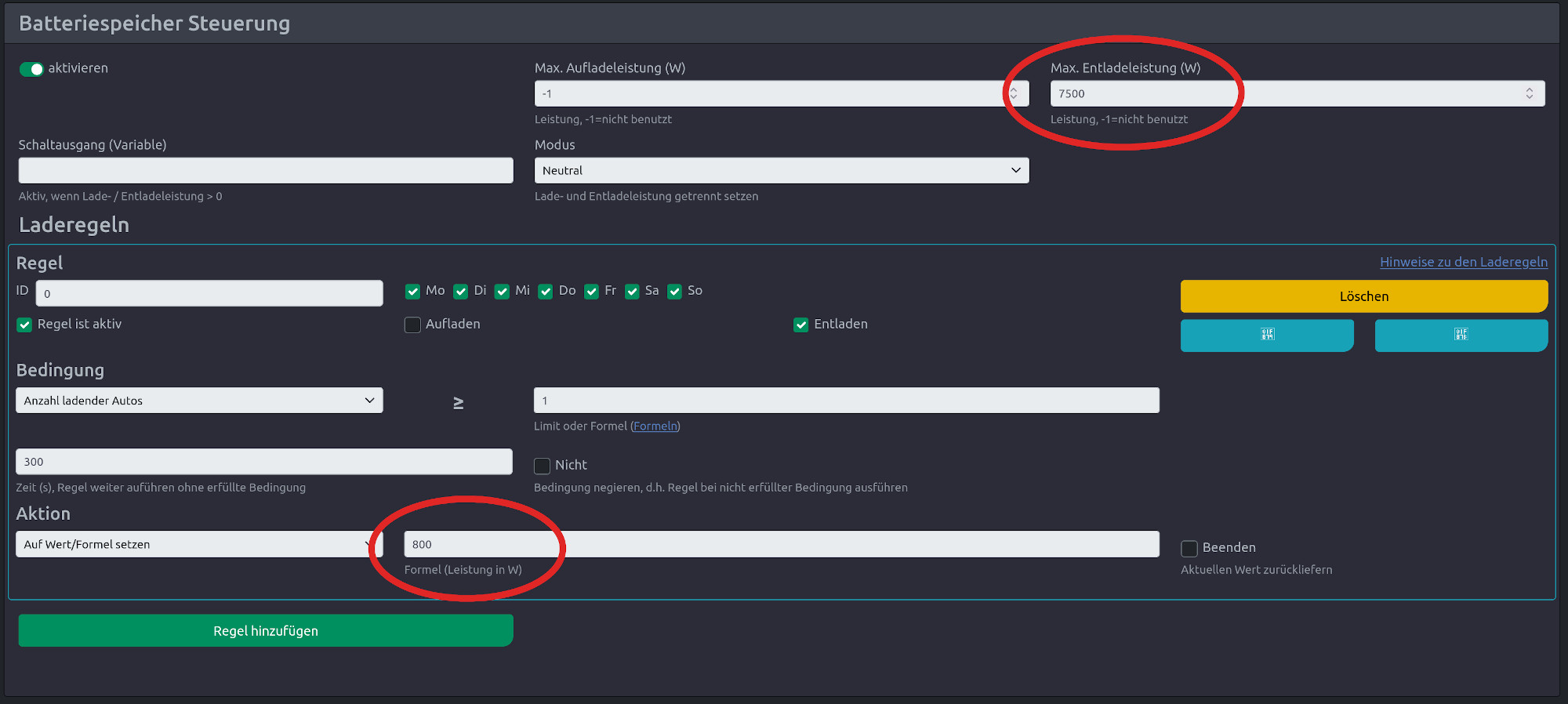

Weil das alles sehr theoretisch klingt, hier ein Bild von meiner aktivierten Batteriesteuerung.

Ich habe zwei Dinge eingerahmt. Die maximale Entladeleistung. Bei meinem 15 kWh -Speicher sind das 7500 W. Bei 10 KWh wären es 5000 W und bei einem 5 KWh Speicher 2500 W. (Für die Ladeleistung gelten übrigens die gleichen Werte)

Sobald ein Auto geladen wird, reduziere ich die Entladeleistung auf 800 W. Das steht bei Aktion

Wird ein Auto geladen, wird der Wert 800 in das Register des Huaweianlage geschrieben und der Speicher liefert dann maximal 800 W. Ist ein Auto angesteckt und es wird nicht geladen, werden die 7500 W geschrieben. Und das klappt wirklich sehr zuverlässig. (Und das ist bei Huawei gar nicht so einfach gewesen, haben Martin & Co aber wirklich gut hinbekommen)

Noch als Ergänzung. Und zusätzlich zur Batteriesteuerung habe ich natürlich noch Laderegeln in den Wallboxen, für PV Überschuss, Schnellladung usw.

Hallo Geotec,

vielen Dank für die Info.

Aktuell ist mein Speicher noch nicht angeschlossen - nach der Inbetriebnahme werde ich es mal ausprobieren.

VG Jörg

Hallo Jörg,

in den Definitionen von Rainer Z. sind Steuerbefehle enthalten. Ob sie funktionieren kann ich leider nicht testen.

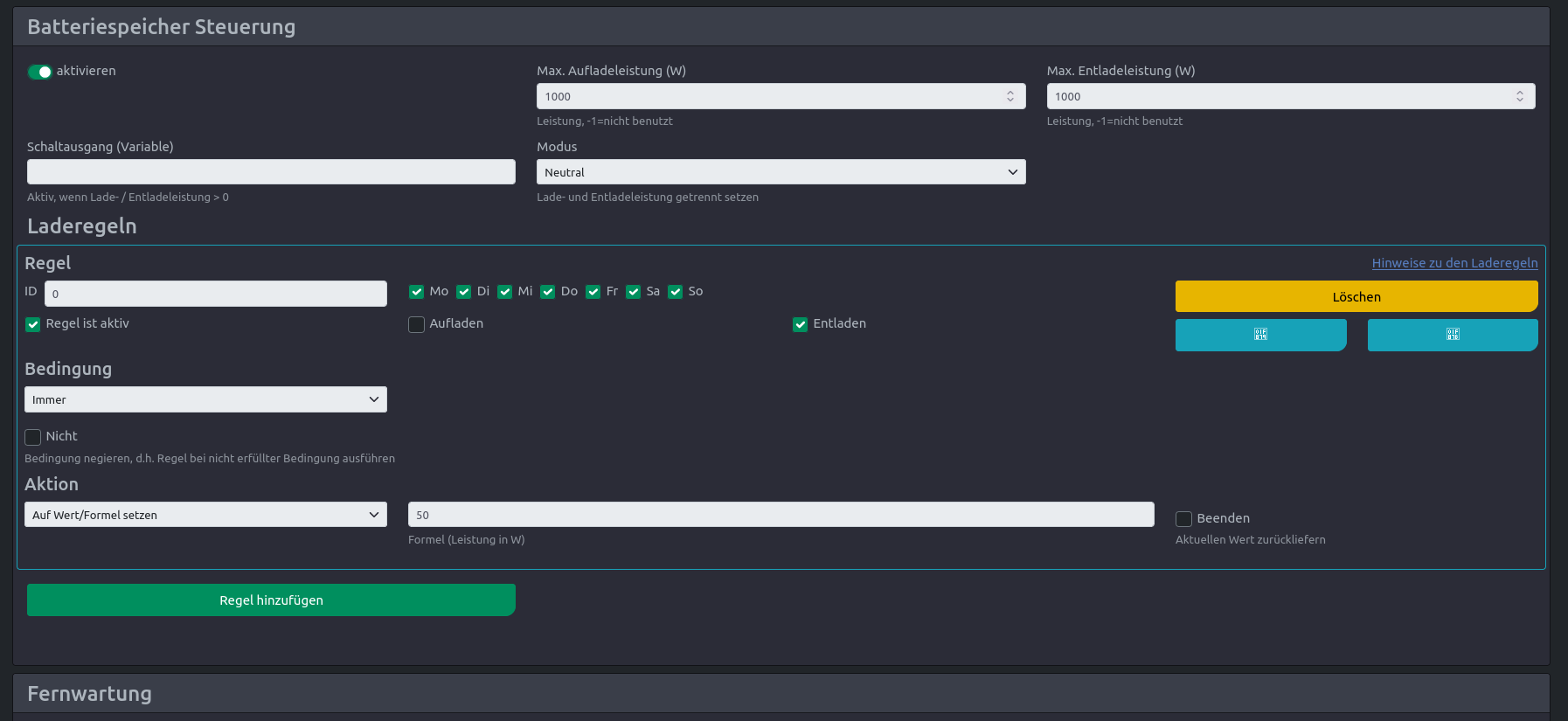

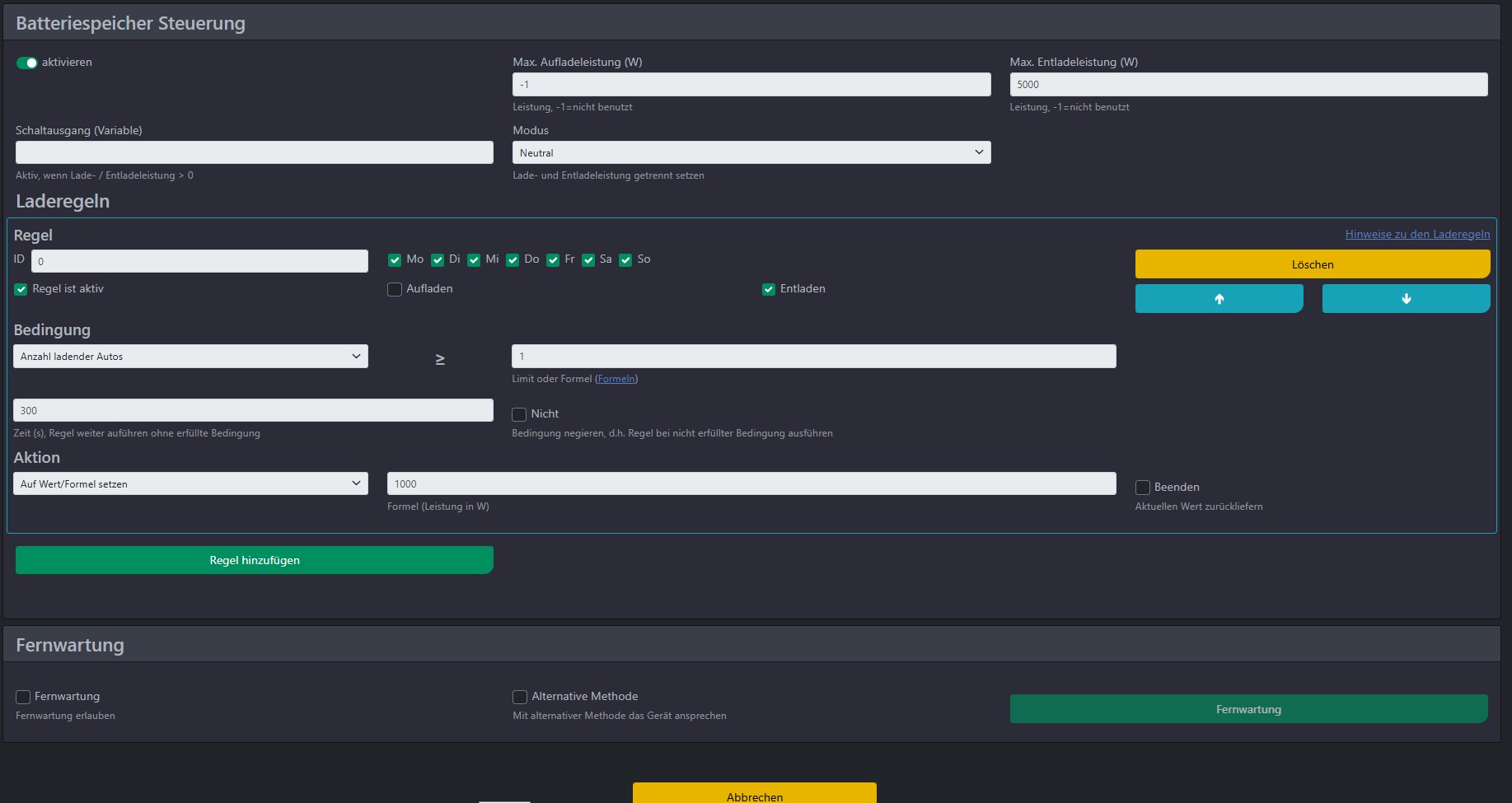

Erstelle mal eine ganz einfache Regel wie im Anhang. Wird dann die Entladeleistung gedrosselt? (In der Zählerkachel erkennt man unten in der Statusleiste ob die Regel aktiv ist, und der Akku theoretisch gesteuert wird.)

Ich freue mich auf deine Rückmeldung!

Hallo,

gibt es hier schon eine Lösung oder entsprechende Erfahrungen ?

Ich hätte auch Interesse meinen LUNA Speicher in Abhängigkeit der Autoladung zu steuern.

(Entladeleistung auf 0 oder Grenze für eine maximale Entladung (z.B. 50% der Speicherkapazität) setzen)

bitte mal beim support melden. Wir können gerne zusammen schauen, dass wir die Batteriesteuerung ans Laufen kriegen.

Hallo,

ich hätte ja erwartet dass für die Steuerung des Speichers in der Definition Outputs beschrieben sind. Sind es aber scheinbar nicht. Vielleicht schreibst du mal den Support an und fragst wie das funktioniert. Schreib bitte wenn du etwas herausgefunden hast.
