Hallo,

ich habe für meinen Solaredge (SE) SE10K-RWS Wechselrichter mit einer LG RESU12 Batterie und dazugehörigen Bezugs-/Einspeisezähler eigene Zählerdefinitionen konfiguriert. Die Sunspec-Zählerdefinitionen funktionieren an meiner Anlage nicht richtig.

Ich möchte diese Zählerdefinitionen allgemein verfügbar machen, aber eine kleine Ungereimtheit würde ich zuvor gern noch beseitigen.

Bei anderen Herstellern wird eine solche Konfiguration, bei der die Batterie gleichstromseitig angeschlossen wird, als hybrider Wechselrichter bezeichnet. Die Besonderheit bei meiner Anlage besteht darin, daß in den Registern, in denen man nur die Werte der Solargeneratoren erwartet, auch die Leistung und der Strom aus der Batterie hinzuaddiert wird. In der Tech. Note zur Sunspec-Implementation von SE sind das die Register

40072  9C88   1          I_AC_CurrentA         uint16  Amps  AC Phase A Current value

40073  9C89   1          I_AC_CurrentB         uint16  Amps  AC Phase B Current value

40074  9C8A  1          I_AC_CurrentC         uint16  Amps  AC Phase C Current value

und

40083  9C93   1          I_AC_Power  int16    Watts  AC Power value

In meiner Zählerdefinition ziehe ich deshalb die Werte aus der Batterie wieder ab, weil ich mein Fahrzeug nicht mit Strom aus der Hausbatterie laden möchte.

Die 3 Zählerdefinitionen sind im Anhang.
SolaredgeSE10K_PAC+Bat_read_UIP.json           Wechselrichter
meter_SolarEdge_grid_read_UIP                           Netzbezugs- und Einspeisezähler
meter_SE10K_LG_RESU12CANfloat32.json        Batterie

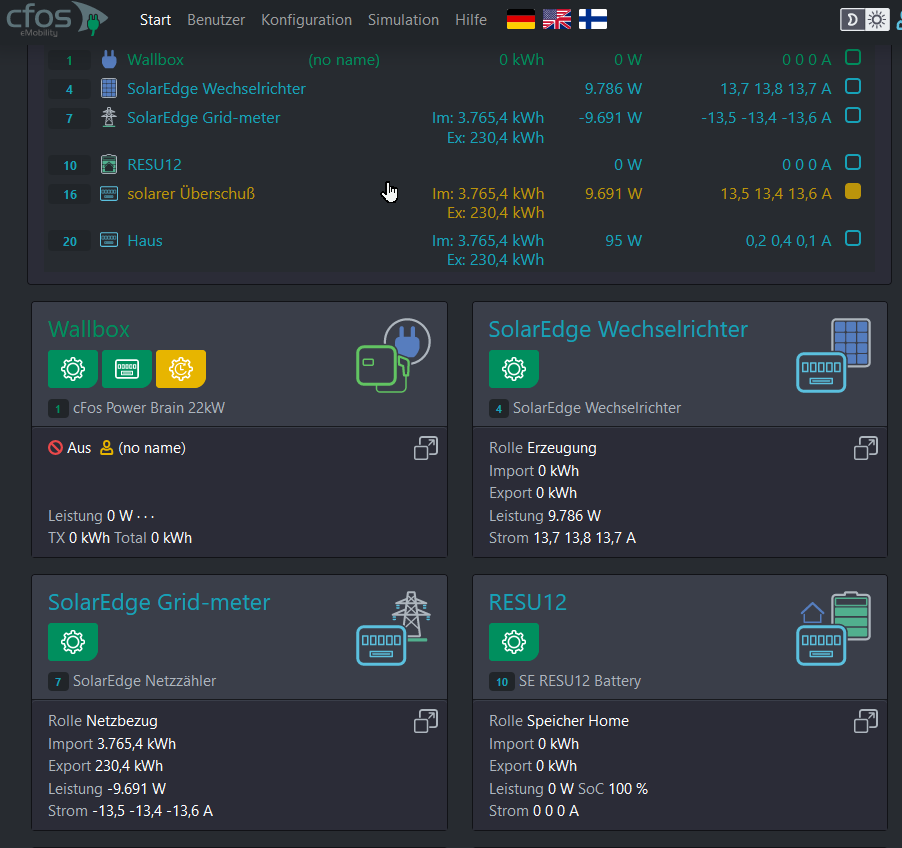

Tagsüber bei ausreichendem Sonnenschein funktioniert das auch recht gut, vgl. cFos Power Brain – Übersicht – 0.png.

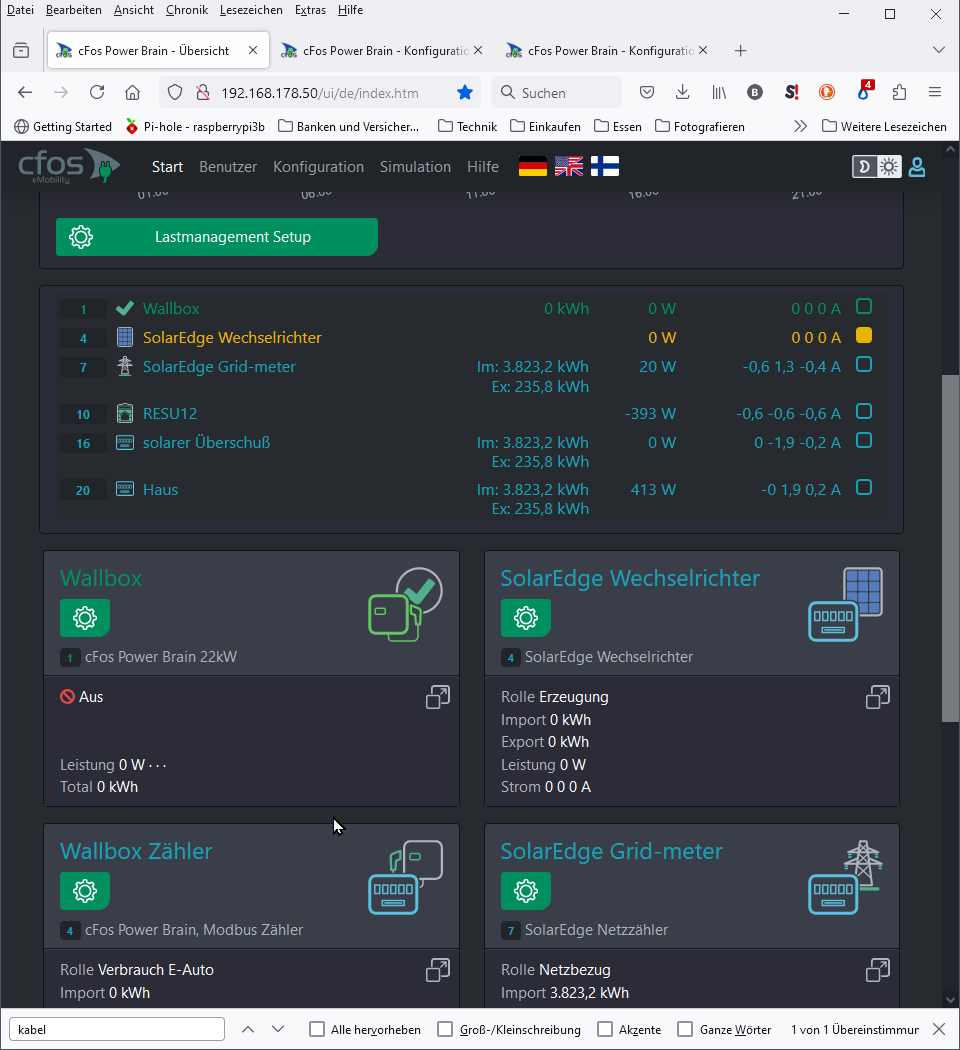

Geht das Licht weg, lebe ich aus der Batterie und das wird zum Teil auch richtig angezeigt: Der Hausverbrauch entspricht dem, was die Batterie liefert. Aber darüber hinaus stelle ich merkwürdige Dinge fest: vgl. cFos Power Brain – Übersicht – 1.jpg

Das Grid meter scheint mir den Ausgleich der Phasenschieflage anzuzeigen, aber

• Erstens müßten die 3 Ströme im Summe Null ergeben, was sie nicht tun
• Zweitens wenn ich die entsprechenden Register aus dem Wechselrichter auslese, erhalte ich lediglich die Absolutwerte der Ströme und frage mich, wie der cfos Manager zu den Vorzeichen kommt, so berechtigt sie auch sein mögen.

Weiterhin irritieren mich die angezeigten Ströme f0r den solaren Überschuß. Die Leistung ist korrekt auf Null, die Ströme sollten damit korrespondieren.

Das mögen kosmetische Probleme sein, wer lädt schon nachts mit Strom aus der PV-Anlage!

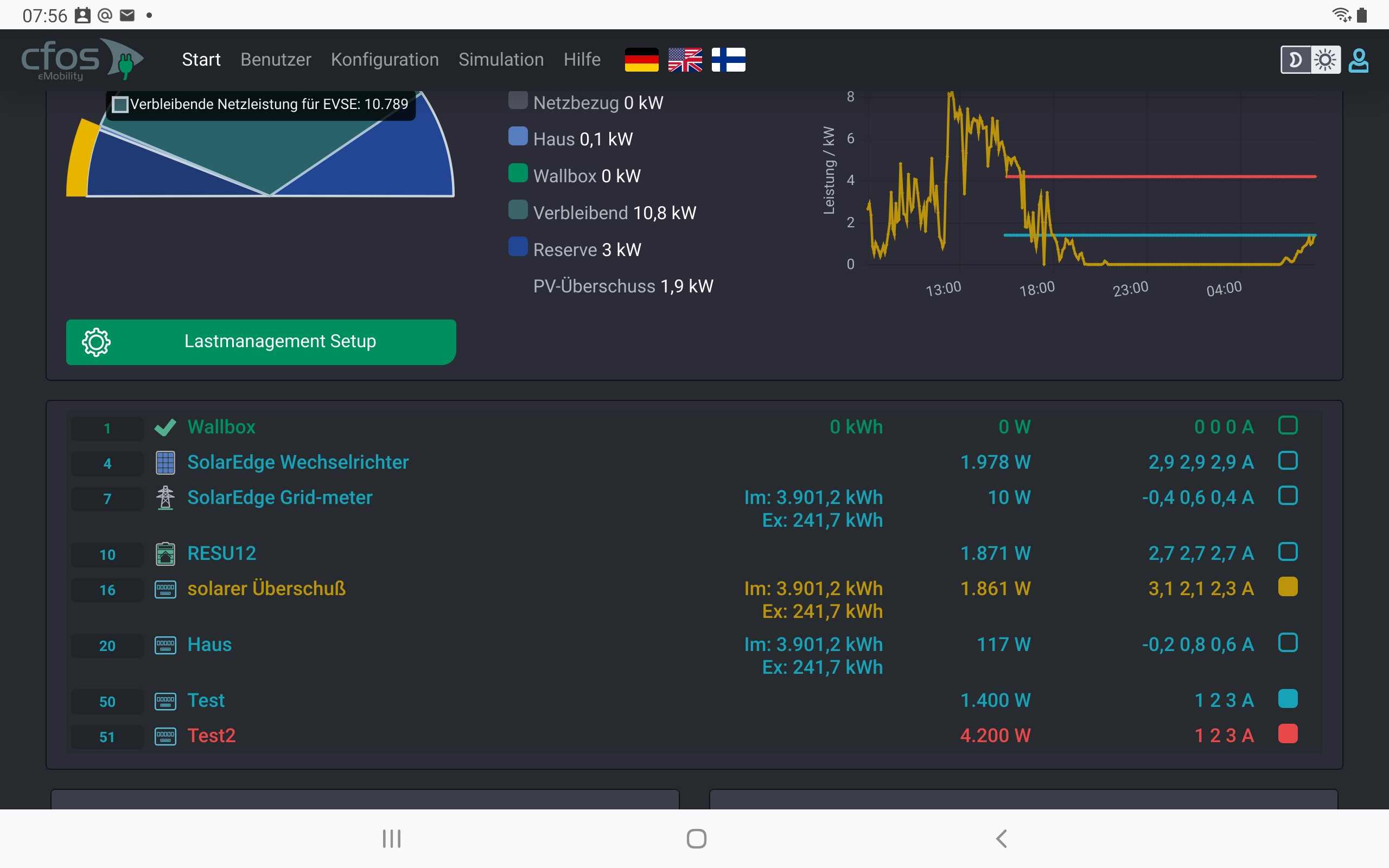

Richtig problematisch wird es dann, wenn das Sonnenlicht wiederkommt und zunächst die Hausbatterie wieder aufgeladen werden soll. Ich hatte ursprünglich die Leistungsdaten aus der Hausbatterie mit dem Faktor 1 belassen und demzufolge die (beim Laden negativen) Batterieleistung und -ströme zwecks Korrektur zu den PV-Werten dazu addiert. In der Folge werden mir die Daten für die solare Leistung und Ströme falsch angezeigt. Sie entsprechen den Werten, mit denen aktuell die Batterie geladen wird: vgl. cFos Power Brain – Übersicht – 2.jpg

Invertiere ich die Daten aus der Batterie mittels Faktor -1 und subtrahiere sie von den PV-Werten, statt sie zu addieren, wird der solare Überschuß korrekt, dafür sind jetzt die Daten für den Hausverbrauch völlig daneben. (Bei dieser Version sind alle Ströme von PV, Grid und Akku aus Sicht der Wallbox mit gleichem Vorzeichen, bezogen auf die Flussrichtung.)

Ich hatte dieses Phänomen ebenfalls, als ich die openWB-Software getestet hatte. Auf Nachfrage dort erhielt ich dort den Hinweis, falls ich einen hybriden Wechselrichter hätte, das entsprechende Häkchen in den Einstellungen zu setzen. Bis dahin wußte ich nichts von einem hybriden Wechselrichter, jetzt weiß ich, dass ich einen habe 😉

Ich könnte jetzt anfangen, eigene Zähler für den Hausverbrauch und den PV-Überschuss zu schreiben, aber ich glaube, es ist nicht zielführend, wenn jeder, der mit dem Problem konfrontiert ist, das für sich allein löst.

Besser fände ich es, wenn cFos sich einmal der Problematik annehmen würde und ein Häkchen für hybride Wechselrichter in den Einstellungen die Probleme lösen würde.

Für Ideen von anderer Seite bin ich natürlich ebenfalls offen.

Nachtrag:

Bei Nutzer Marsl

https://www.cfos-emobility.de/network/antworten/solaredge-wechselrichter-backup-loesung/#answer-2253

habe ich gelernt, wie man die sunspec Zählerdefinitionen richtig einbindet. Warum findet man das nicht in der cFos Dokumentation??

Ich habe diese wie vom Marsl beschrieben ausprobiert und sie funktionieren auch, haben aber genau das gleiche Problem mit den hybriden Wechselrichtern wie meine Zählerdefinitionen.
