LED für Status Zählereingänge
| ♥ 0 |
Bei der cFos Power Brain Wallbox Solar würde ich gern parallel zu den Zählereingängen eine LED anschließen, um den Zustand der Eingänge zu sehen. Dazu fehlt mir aber der Anschluss für die Masse. Kann mir jemand sagen wie ich dort das Massepotential anschließen kann ? Evtl. ein Draht zum RFID Leser (dort gibt es ja schon eine LED).
markiert als Spam
|
Antworten (5)
|
Private answer
@Geotec, an der Belastbarkeit der 12V hat sich nichts geändert. markiert als Spam
|
|
|
Private answer

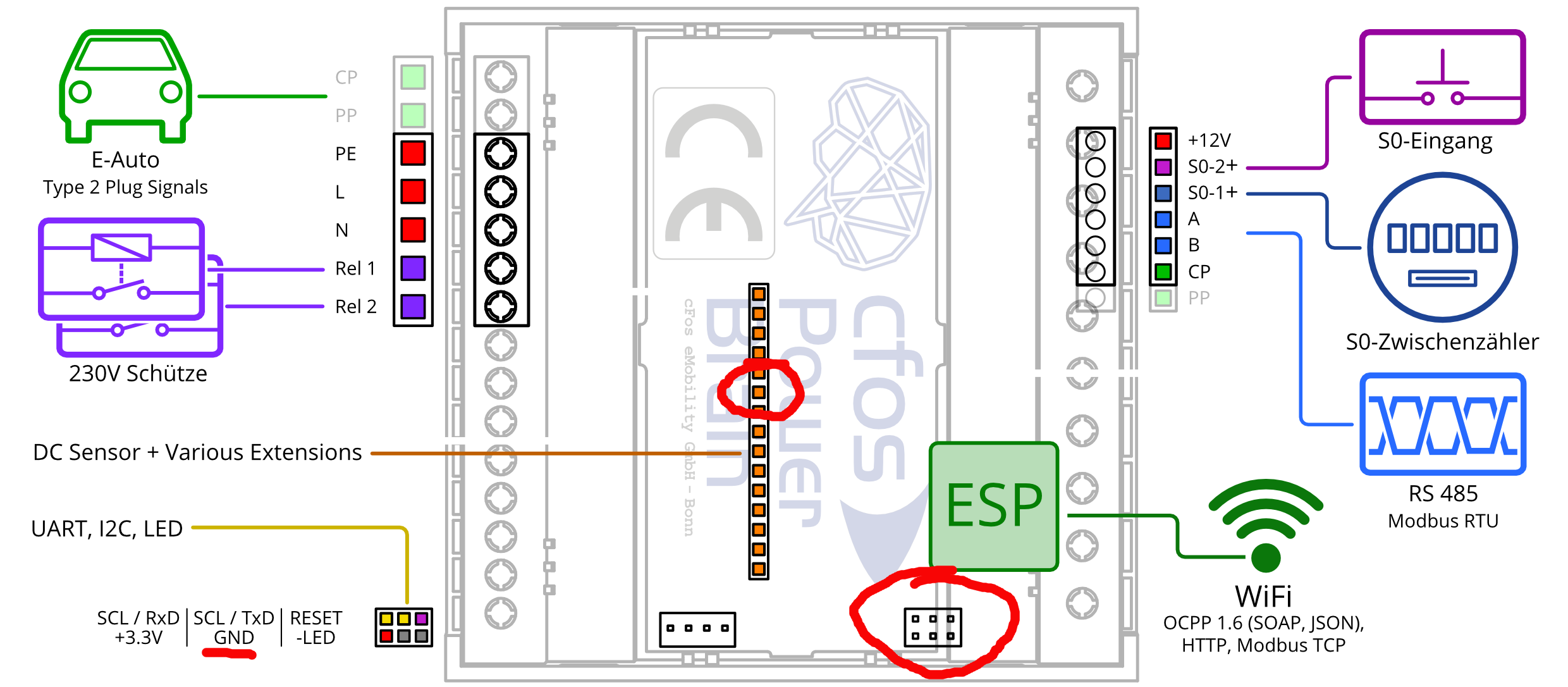

Also, das sollte klappen. Nimm eine "low current led" um die 12V nicht zu überlasten. GND kannst du z.B. vom UART, I2C, LED - Pin-Header oder vom Pin 10 der 15 poligen Buchsenleiste. Anhänge:
markiert als Spam
|
|
|
Private answer

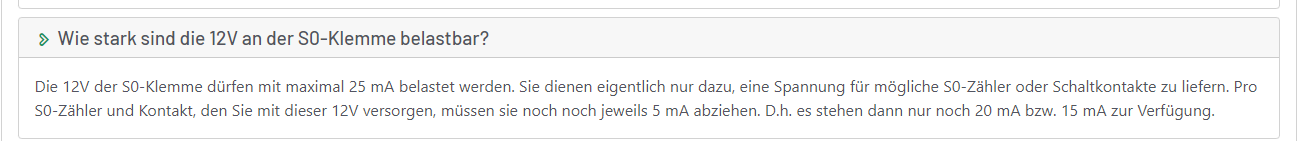

@Christian: ist sprach von der Belastbarkeit der 12V.. Hat sich das beim neuen Controller geändert? Anhänge:
markiert als Spam
|
|
|
Private answer
@Geotec, bei der FAQ "Wie kann eine LED als Statusanzeige angeschlossen werden?" geht es um die Statusanzeige des Controllers also der Wallbox. @UweMeyer, möchte ja die Statusanzeige der Zählereingänge darstellen. Wenn da jemand eine Idee hat, gerne hier posten. markiert als Spam
|
|
|
Private answer
Ich bin mir nicht sicher ob die 12V dafür reichen. Lauf FAQ (ganz unten) ist sie nur mir 25mA belastbar. https://www.cfos-emobility.de/de/cfos-charging-manager/frequently-asked-questions.htm#38 markiert als Spam
|
