Jein, die Wallbox hat den Ladestrom vorgegeben und das Schütz ist angezogen. Es fehlt aber die Rückmeldung. So wie es in dem Screenshot der Simulation zu sehen ist. Wenn man da jetzt Ströme eingibt. Sieht es besser aus.

Aber auf deinem Screenshot lädt die Simulierte WB doch nicht ?

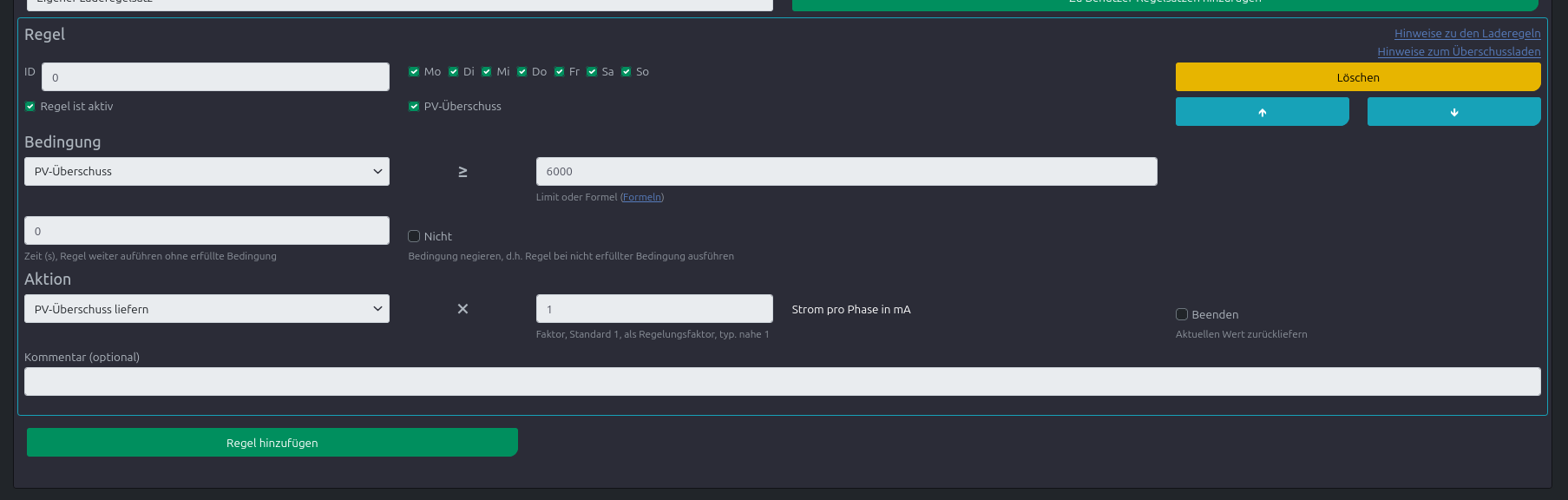

Kannst du mal einen Screenshot von deiner Laderegel posten ? Ich versuche mal das Setup 1 zu 1 nachzubauen.

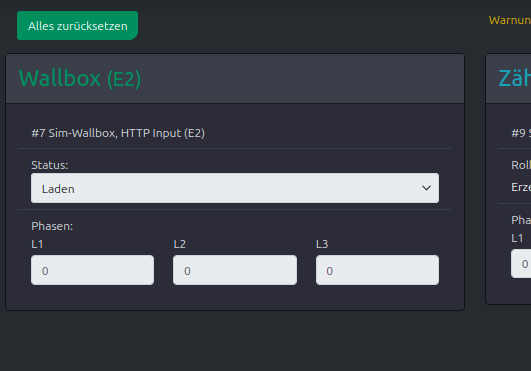

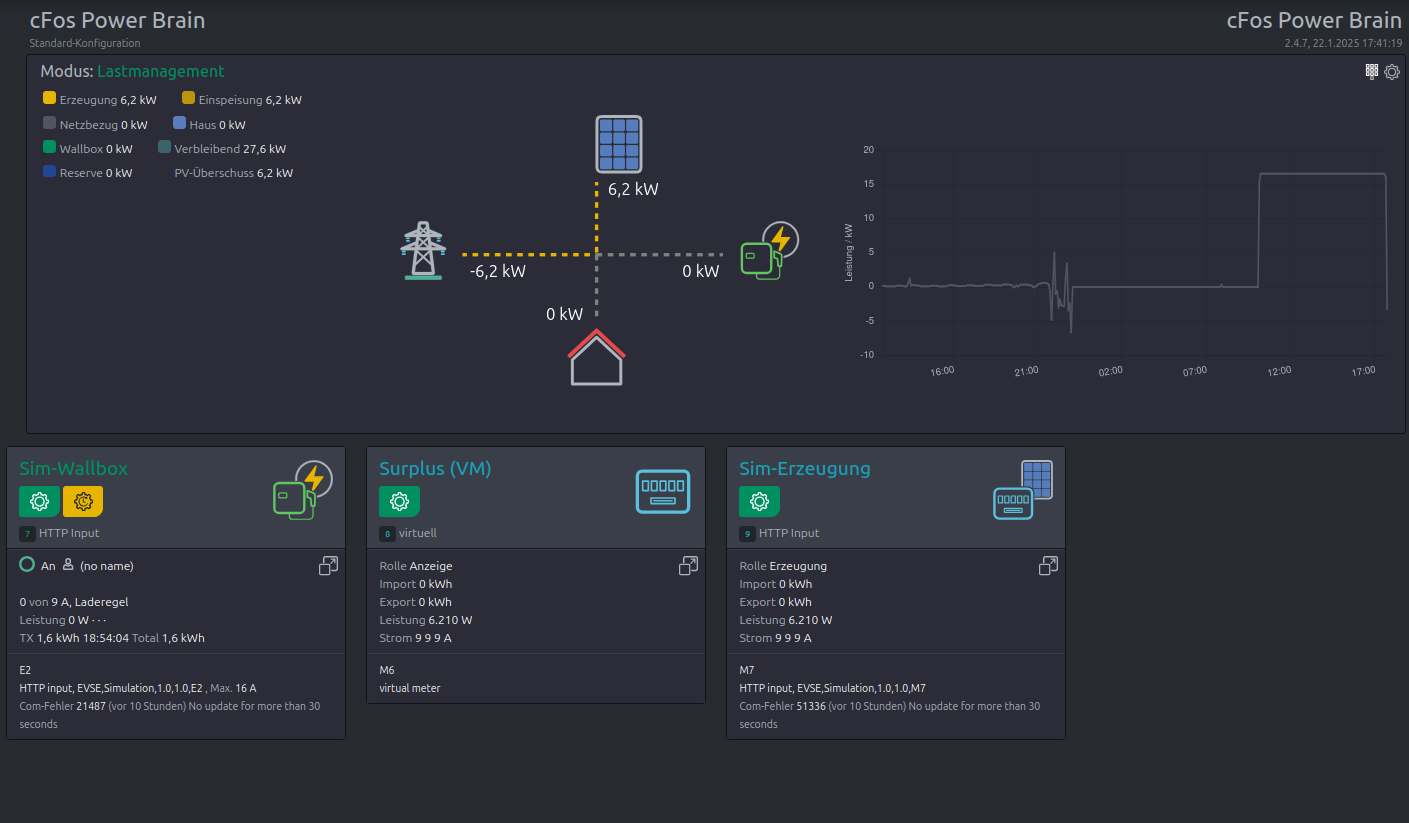

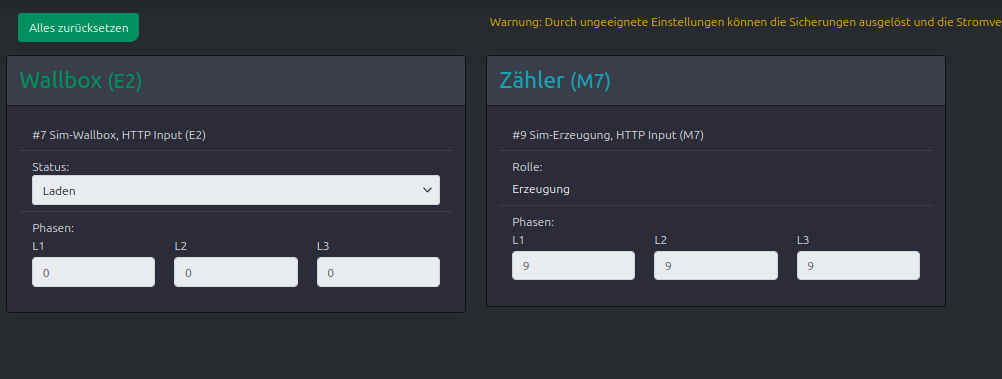

Nein, wenn die Phasen der Wallbox im Simulations-Fenster auf 0 stehen, wird auch in der Wallbox-Kachel 0 angezeigt.

(angehängter Screenshot)

Man kann in der Simulation der Wallbox keinen Ladestrom vorgeben!

Den Ladestrom der Wallbox kannst du nur per Laderegel oder Overwrite-Menü (gelbes Zahnrad in der WB-Kachel) vorgeben.

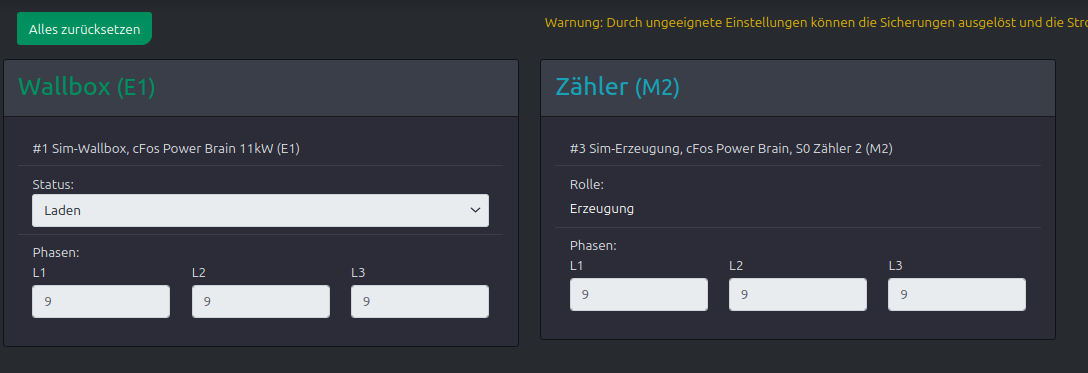

In dem Beispiel habe ich eine Überschuss-Laderegel in der WB-Kachel angelegt und in der Simulation 9A Überschuss auf allen 3 Phasen Simuliert. Da es keinen Verbrauchszähler gibt werden die 9A direkt auf die Wallbox umgeleitet. Wenn man jetzt den Strom am Sim-Erzeugungs-Zähler erhöht, erhöht die Wallbox automatisch den Ladestrom.

Ich glaube wir nähern uns dem Problem. Gehören deine Screenshots zusammen ? Sprich, wenn du in dem Simulations Fenster der Wallbox die Phasen auf 0 stehen hast und die Phasen von Erzeugung auf 9, ergibt  sich das Bild von der Übersicht wo die Wallbox anzeigt 9 von 9 A?  Oder gehören die 2 Screenshots nicht zusammen und du hast der Wallbox gesagt die soll 9A pro Phase ziehen ?

Ach, ich glaube jetzt verstehe ich es...

Du meinst in der Simulation die Eingabefelder für den Strom der Wallbox?

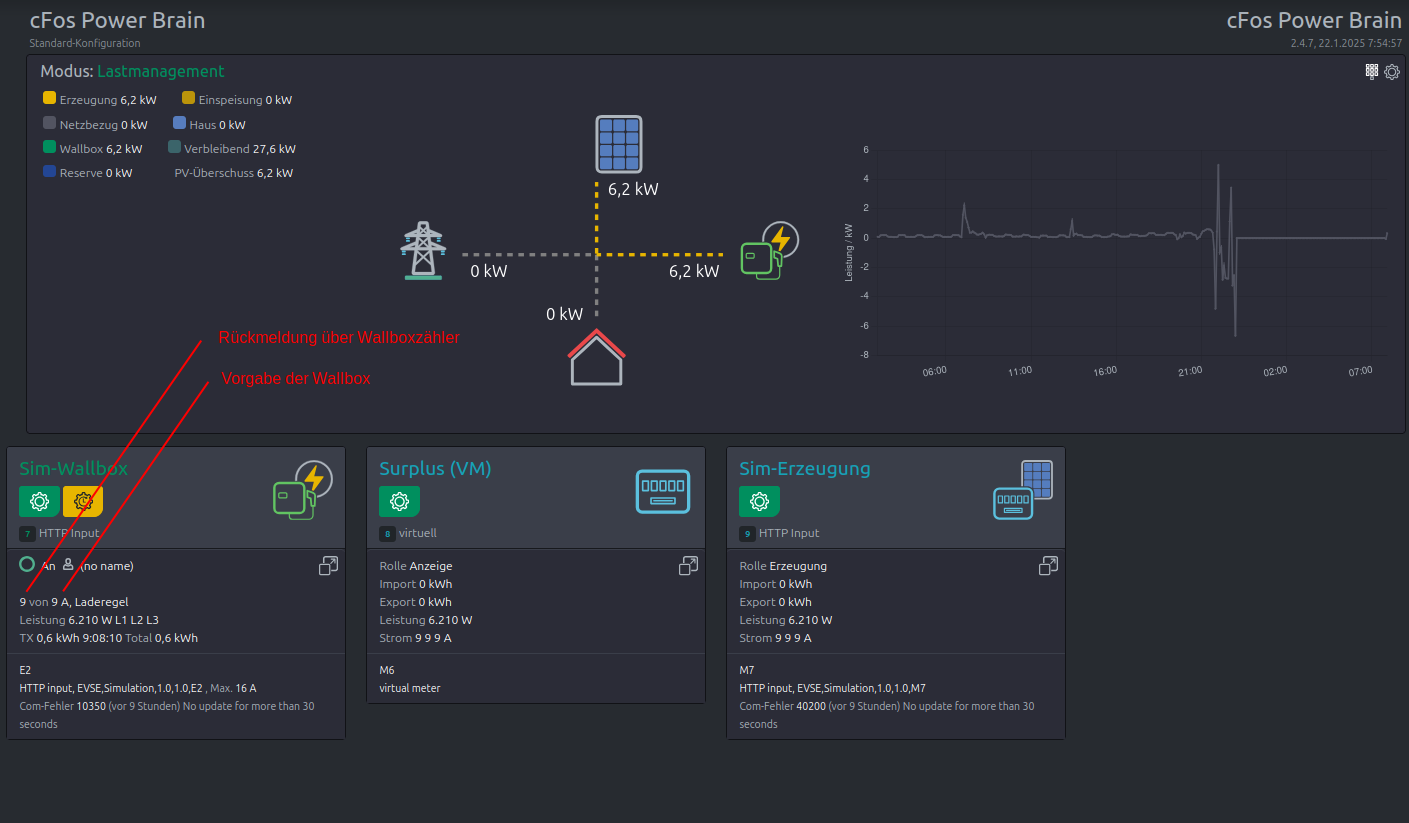

Das ist keine Vorgabe!!! Das ist die Rückmeldung wie viel das Auto wirklich zieht!

Die Vorgabe siehst du nur in der Wallboxkachel

Soweit, so gut. Aber was passiert, wenn du der Sim-Wallbox jetzt sagst, sie soll mit 11 kW laden? In diesem Fall würde sie die 6,9 kW von der PV-Anlage nutzen und den Rest aus dem Netz beziehen, und eben das versuche ich zu verhindern, die Wallbox soll ausschließlich mit PV Überschuss laden. Das heißt, wenn 6 kW Überschuss vorhanden sind, soll sie mit 6 kW laden, bei 8 kW Überschuss entsprechend mit 8 kW, und so weiter. In deinem Beispiel scheint es jedoch so zu sein, dass sie gar nicht lädt, solange ein bestimmter Überschuss nicht erreicht wird. Stimmt das?"

Die Laderegel greift nicht, und das System lädt konstant mit der simulierten Leistung, die ich vorgebe.

Verstehe ich nicht! Das ist doch der Sinn von Überschussladen, oder?

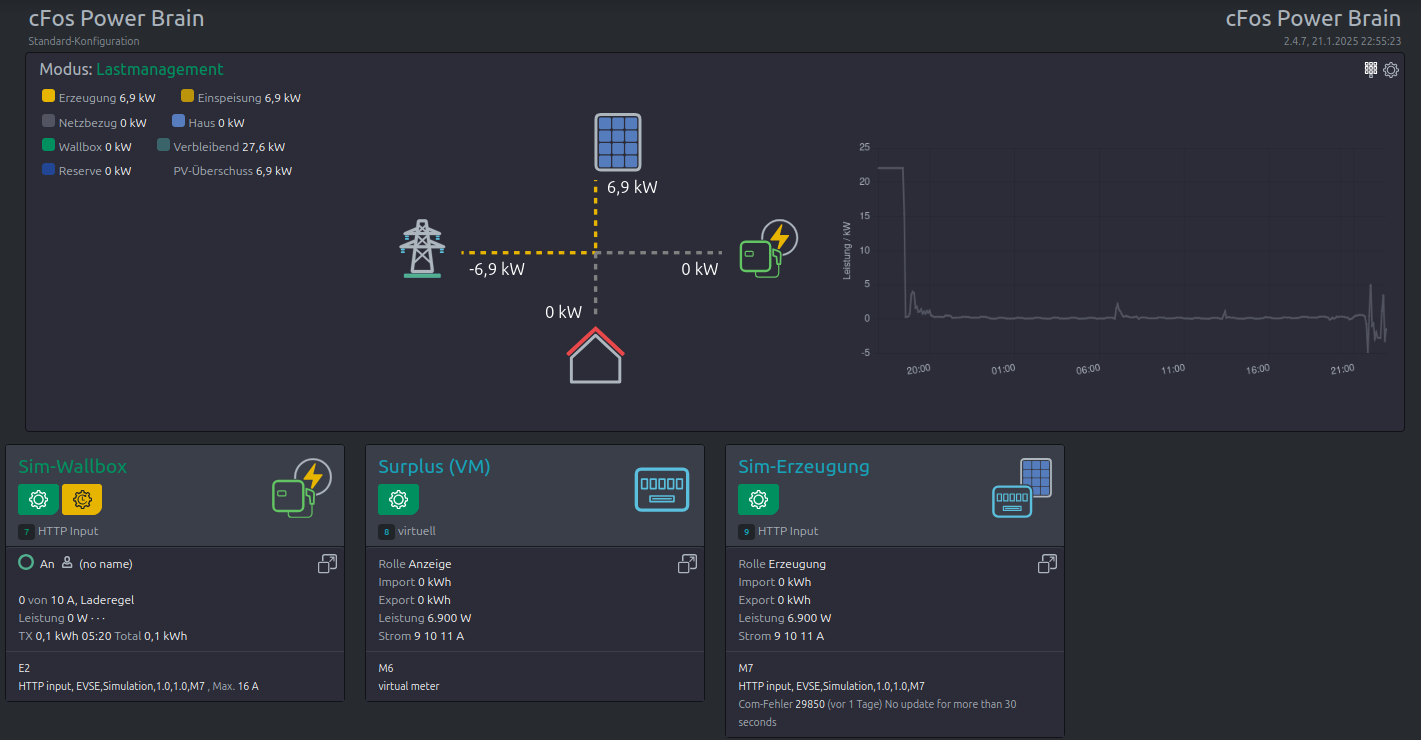

So sieht es bei mir aus:

Hallo, vielen Dank vorab für deine Unterstützung!

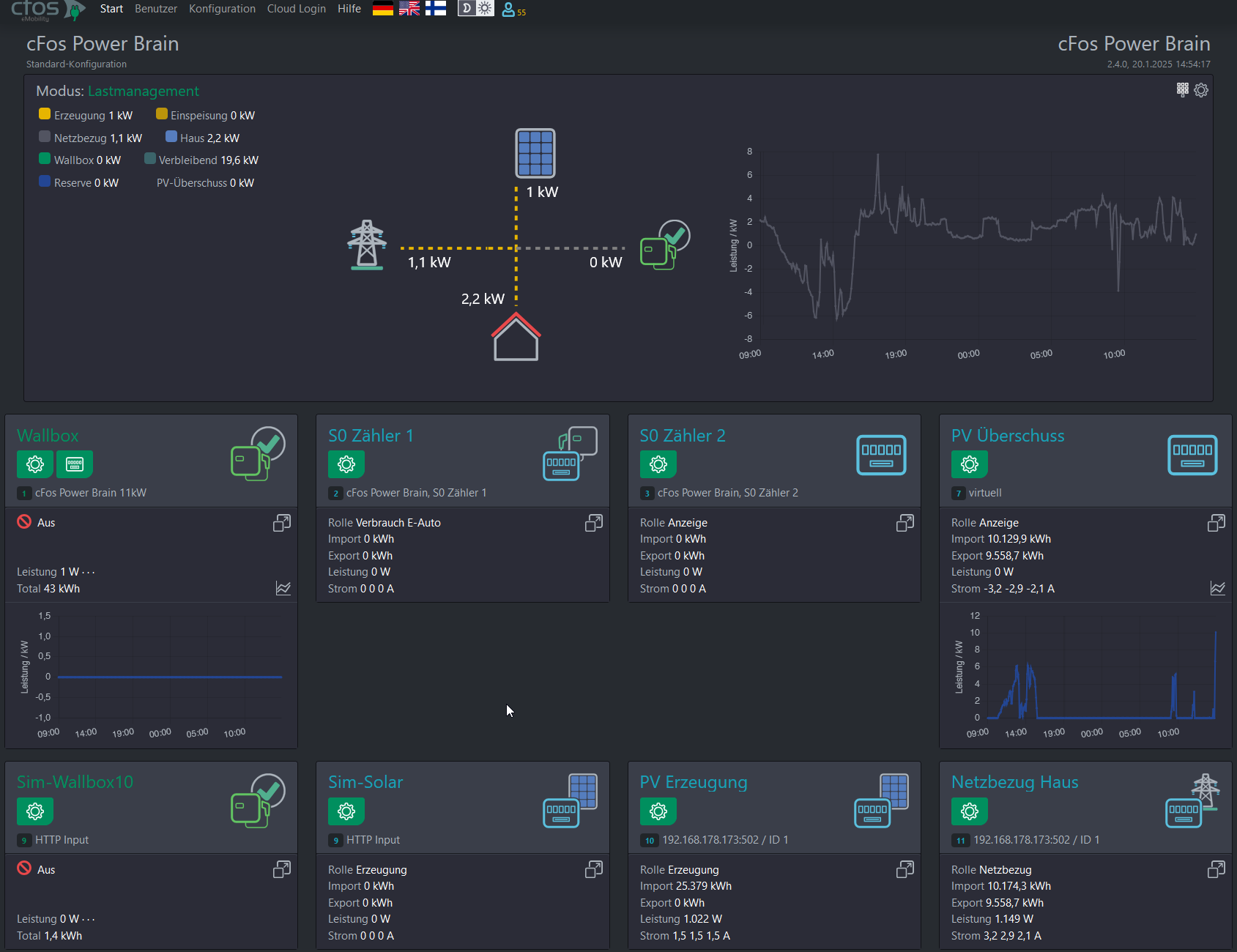

Auf dem Screenshot ist korrekt zu sehen, dass keine Laderegel aktiviert ist. Allerdings funktioniert das Laden auch mit aktivierter Regel nicht – weder mit der voreingestellten PV-Überschussregel noch mit einer selbst erstellten.

Ich habe jetzt den Netzbezugszähler auf "Anzeigen" gestellt sowie den Zähler für die Erzeugung. Aktuell verwende ich also einen simulierten Erzeugungszähler, eine simulierte Wallbox und den virtuellen Überschusszähler. Das Problem bleibt jedoch bestehen: Die Laderegel greift nicht, und das System lädt konstant mit der simulierten Leistung, die ich vorgebe - liegt hier vielleicht der Hund begraben ?

Ich habe das Gefühl, dass ich irgendetwas übersehe. Technisch bin ich eigentlich recht versiert – KNX, Modbus-Proxy und MQTT hat geklappt. Aber diese Wallbox bringt mich an meine Grenzen. Ich habe schon vor einem Jahr versucht, das Ganze in den Griff zu bekommen, es dann jedoch auf Eis gelegt. Jetzt probiere ich es erneut und komme wieder nicht weiter.

Egal, welche Zähler ich anlege oder wie ich die Konfiguration drehe und wende, das Laden passt sich einfach nicht an den Überschuss an. Ich bin mir weiterhin unsicher, ob das Problem an der Simulation liegt, ob ich etwas falsch interpretiere oder ob es einen grundlegenden Konfigurationsfehler gibt.

Beste Grüße

Achso,

offenbar lädt die Wallbox aber nicht nach einer Laderegel. Wenn du Überschuss simulieren möchtest, solltest du den Netzbezugszähler deaktivieren, bzw. die Rolle Anzeige geben. Wenn ein Netzbezugszähler existiert, wird der Überschuss nach ihm berechnet, sonst nach den Erzeugungszählern.

Vielen Dank für die schnelle Rückmeldung.
Sollte der Sinn der Überschuss-Laderegel nicht darin bestehen, die Ladeleistung entsprechend dem verfügbaren Überschuss anzupassen und nicht einfach darüber hinaus zu laden?

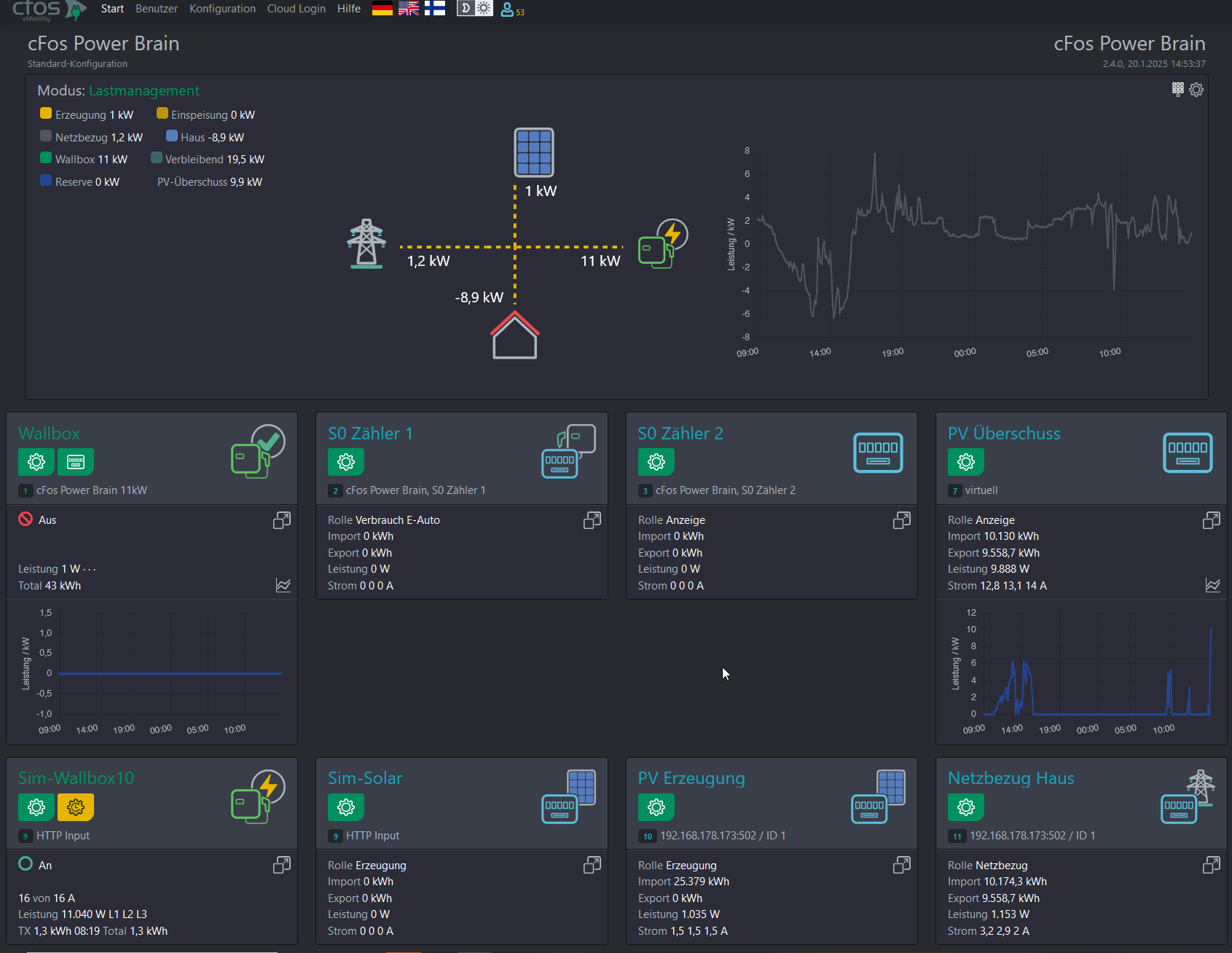

Im aktuellen Fall scheint die Wallbox entweder die Regel zu ignorieren oder den Überschuss falsch zu interpretieren, da die Ladeleistung der simulierten Wallbox stets dem Überschuss zugerechnet wird.
Dadurch geht die Wallbox offenbar davon aus, dass immer ausreichend Überschuss vorhanden ist.

Vielleicht tritt dieses Problem nur aufgrund der Simulation auf? Ich habe allerdings das Gefühl, dass mir ein erheblicher Denkfehler unterläuft.

Welches Problem denn? Das wird so angezeigt. Da die Wallbox mehr verbraucht als der Netzbezugszähler anzeigt muss die Energie ja irgendwo herkommen. Also wird von zusätzlicher Erzeugung ausgegangen.
