PV Überschuss mit Azzurro WR kriege ich nicht hin
| ♥ 0 |
Hallo Zusammen, Ich habe seit ein paar Jahren jetzt eine alte cFos Power Brain Wallbox, ein EV und seit letztes Jahr auch noch eine PV Anlage mit Speicher. Bis jetzt habe ich meistens händisch versucht zu laden wenn die Sonne scheint, das wird aber schnell lästig und nun möchte ich endlich automatisches Überschussladen implementieren. Dabei habe ich ein paar Probleme, für die ich nirgendwo anders Lösungen gefunden habe:
So, mein Wechselrichter ist ein Azzurro hybrid 3ph hyd15000 (ist glaube ich ein rebranding eines Sofar Solar Wechselrichters) und ich würde das gerne mit der Wallbox verbinden. Soviel vorweg: das hat noch nicht geklappt. Im Manager sehe ich nur ein rotes gebrochenes Kettenglied, was wahrscheinlich nichts Gutes heißt (soviel meine ich gerade noch zu verstehen). Mein bisheriges Vorgehen sieht so aus: Ich bin in den Manager gegangen und habe ein neues Gerät konfiguriert, die IP Adresse vom Wechselrichter (und ich glaube den richtigen Port) eingetragen. Es wurde empfohlen das Teil als Geräte Typ „SunSpec Solar Inverter“ einzutragen also habe ich das getan. Modbus ID ist laut WR 1, also sollte das hier hoffentlich stimmen. Ansonsten habe ich keine Ahnung was ich in „SunSpec Start Register“ eintragen soll… Es sieht so aus als wäre mein WR SunSpec-konform, weitere Infos als das finde ich aber nicht. Modbus ist am WR aktiviert, da hängt auch ein WLAN dongle dran was glaube ich über modbus kommuniziert (ich weiß aber auch nicht ob dieser Satz Sinn überhaupt macht…). Der Speicher hängt auch mit einer RS485-Verbindung glaube ich am WR, also gibt’s da ganz viele Sachen die irgendwie miteinander reden. Nur wollen die nicht mit der Wallbox sprechen ☹️ Mache ich da irgendwas grundsätzlich falsch? Ganz einfach gedacht, wenn die IP Adresse des Wechselrichters der Wallbox bekannt ist (habe ich ja eingetragen), sollte die Wallbox nicht beim WR nachschauen können, was gerade produziert wird und ob das Auto geladen werden kann? Geht das überhaupt so wie ich’s mir vorstelle, oder muss ich irgendwelche Himbeeren da reinhacken oder andere Hardware oder Software noch mit ins Spiel bringen? Sorry, ich weiß es gibt wahrscheinlich spannendere Probleme im Forum, mich stört es aber, dass ich’s nicht zum Laufen bekomme und auch, dass ich nicht mal verstehe woran es liegt. Ich hoffe es kann jemand helfen. Vielen Dank schonmal bis hierher! Dave Gelöst
markiert als Spam
|
Antworten (13)
|
Private answer
Super! Schön das es klappt. Wenn du die anderen Daten aus deinem Zähler auch noch haben möchtest, könnten wir uns noch dran setzten. Dazu aus der Console des Hitchi einen Rohdatensatz des Zählers und das Auslesescript hier einfügen. Falls du es noch nicht kennst: https://www.youtube.com/watch?v=VuXpzKetOhc markiert als Spam
|
|
|
Private answer
Es läuft tatsächlich! Sonne scheint, Akku ist fast voll, Überschuss geht raus und Auto fängt dann an zu laden! Keine Ahnung wie, aber das System scheint den Haus Akku dabei auch nicht leer zu ziehen 🤷👍👍
Vielen lieben Dank! markiert als Spam
|
|
|
Private answer

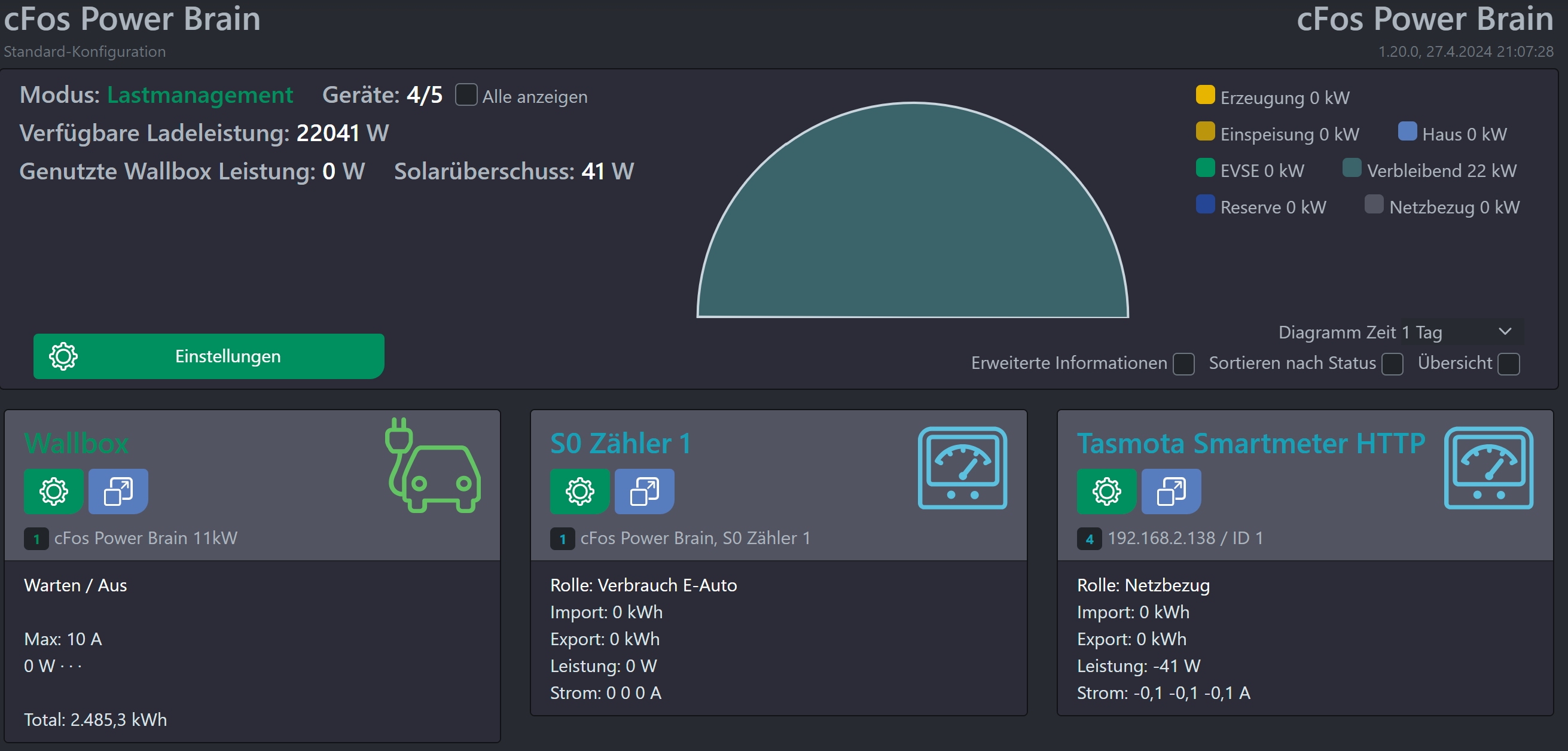

Es funktioniert! Na ja, zumindest habe ich zum ersten mal einen funktionierenden Zähler im Manager :-) Ich hatte mich zuerst echt gefragt was der Satz "Dementsprechend sind dann individuell die Eintragungen in der Zähler-Definition (JSON) anzupassen" bedeuten soll, mit ein bisschen Herumprobiererei und viel Vergleichen von anderen Beispielen habe ich es glaube ich halbwegs hinbekommen. Jetzt muss ich nur noch das eigentliche Überschussladen hinbekommen, dazu möglicherweise dann weitere Fragen, wenn ich daran scheitere. Aber so langsam verstehe ich ein bisschen wie diese ganze Sache funktionieren soll :D Anhänge:
markiert als Spam
|
|
|
Private answer
Hi, der Hichi stellt auf seinem Webserver ein JSON-File mit den Werten des Zählers bereit. Diese Daten ließt die Wallbox ein. Du musst eine Zählerdefinition schreiben, die dann in der Wallbox geladen wird. Dann einen neuen Zähler anlegen und die Adresse des Hichis angeben. Eine Anleitung mit Beispiel findest du hier: https://www.cfos-emobility.de/de/cfos-charging-manager/documentation/optical-reader-sml.htm markiert als Spam
|
|
|
Private answer

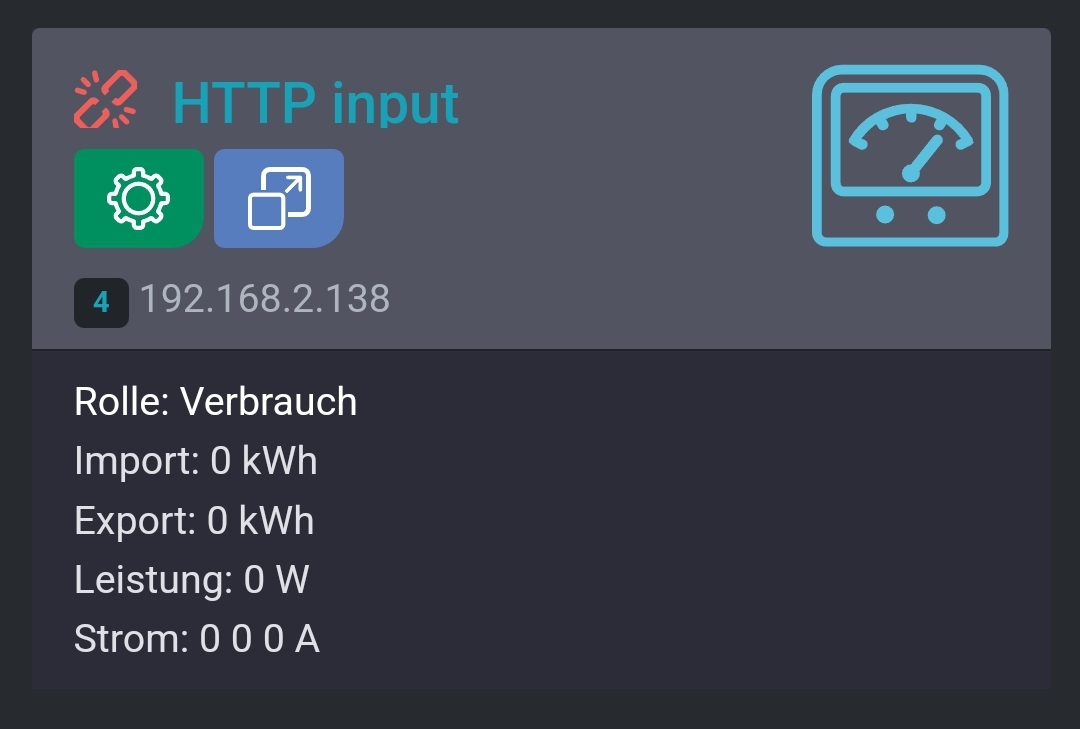

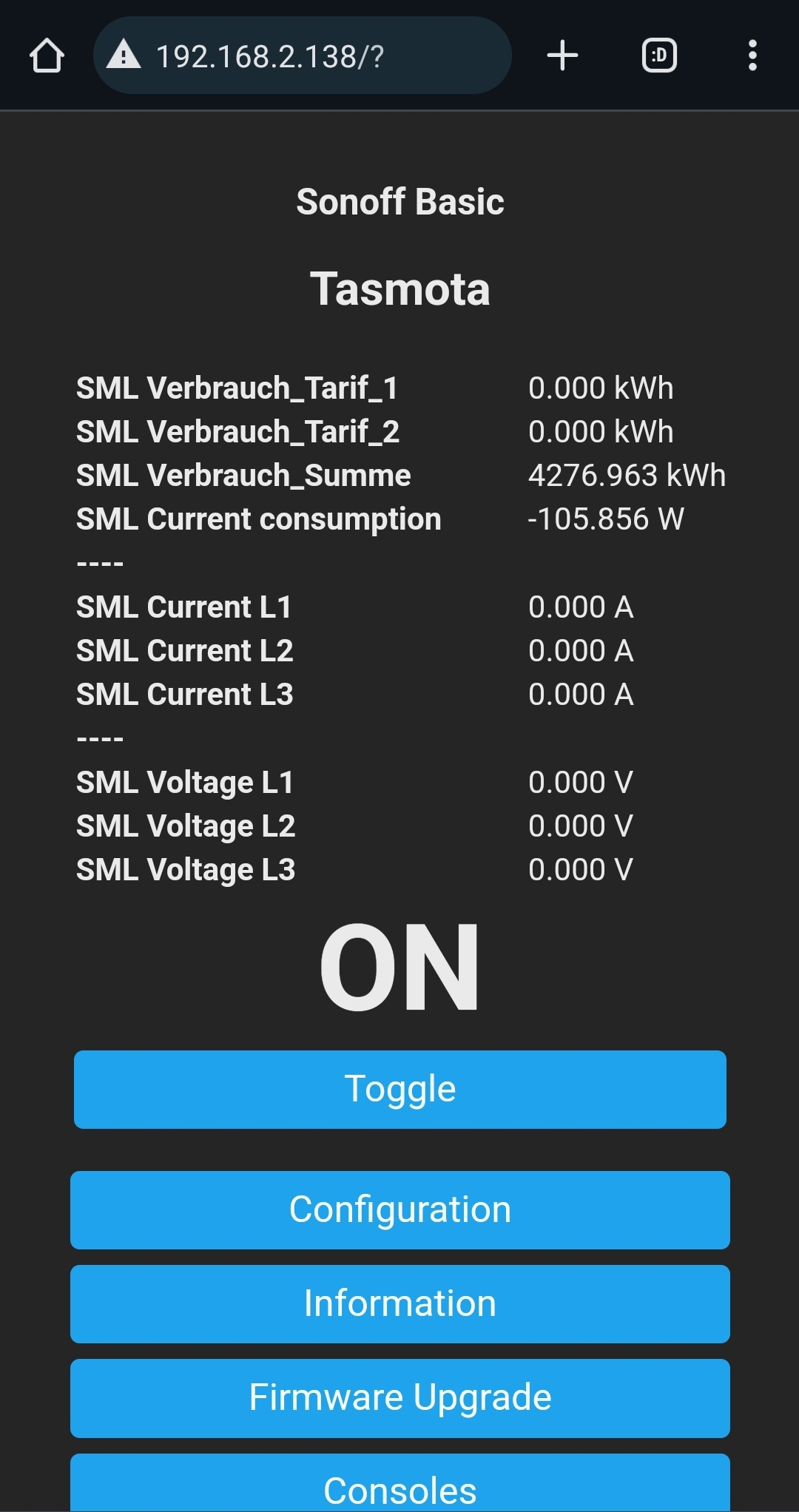

Hallo lieber Geotech, es ist soweit, ich muss auf dein Angebot zurückkommen 🙈 Ich habe einiges geschafft, zumindest liest der Tastkopf jetzt die Leistung, aber scheinbar nur unvollständig (siehe Bild). Immerhin kann man die Leistung jetzt sehen, und das dürfte das wichtigste sein, oder? Ich habe das Gerät auch im Manager als HTTP Input eingetragen, bekomme aber keine richtige Verbindung hin (kaputtes Kettenglied mal wieder). Wenn ansonsten lese ich etwas von einer json Datei, ich weiß aber nicht was ich mit der tun soll, oder wo ich die bekommen soll (ich habe keine gefunden die genau für meine Zähler/tasmota-Kombi passen soll). Das alles um die Kommunikation überhaupt hinzufügen, dann müsste ich noch der WB das Überschussladen beibringen... Aber eine nach dem anderen 😅 Kannst du oder irgendjemanden anders irgendwelche Tipps geben? Schonmal vielen Dank, und dir/euch auch ein sonniges Wochenende! Anhänge:
markiert als Spam
|
|
|
Private answer
Hi, Auf das Schütz wirst du nicht verzichten können. Das ist immer verbaut. ;-) fürs Überschussladen benötigst du m.E. den Zähler nicht. Außer ggf. für die Phasenerkennung Einphasig/Mehrphasig. Dazu musst du aber einen Modbuszähler einbauen. Ein Zähler mit S0-Ausgang kann keine Phasenerkennung. Anhänge:
markiert als Spam
|
|
|
Private answer

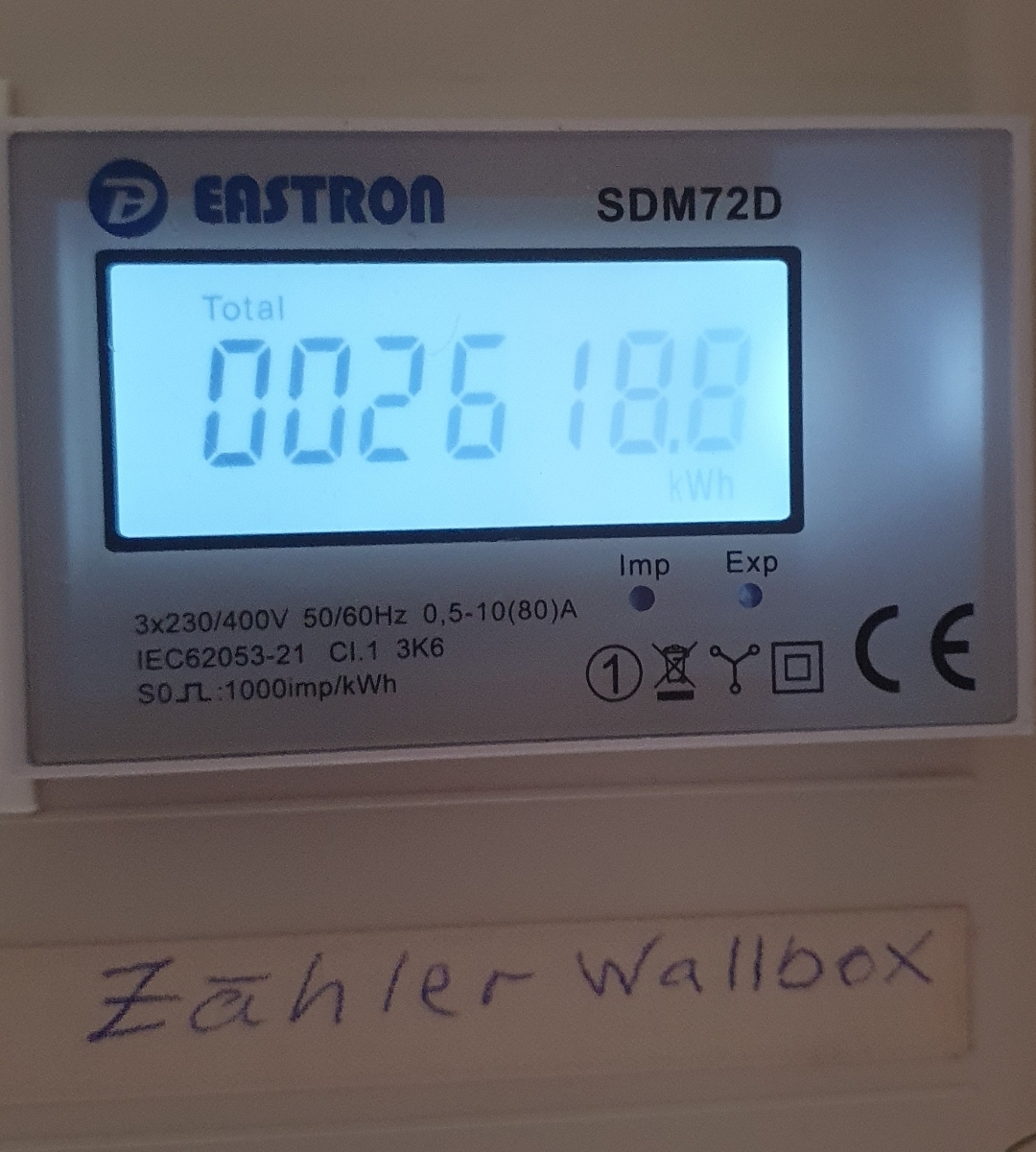

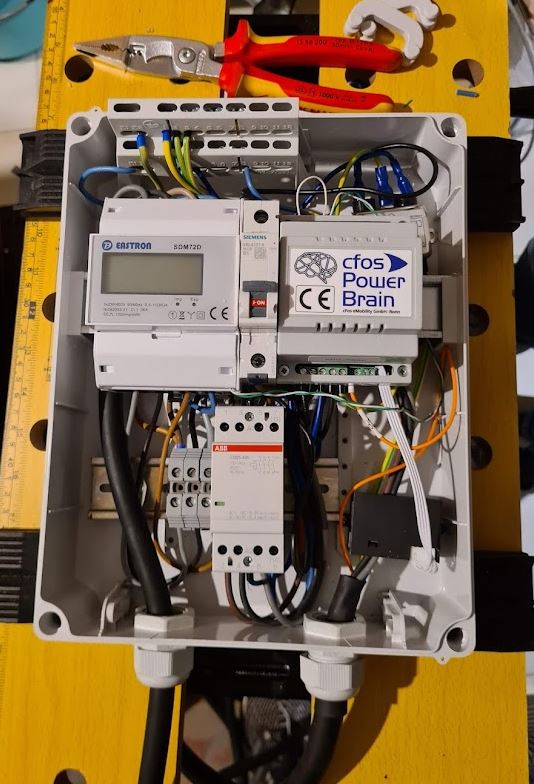

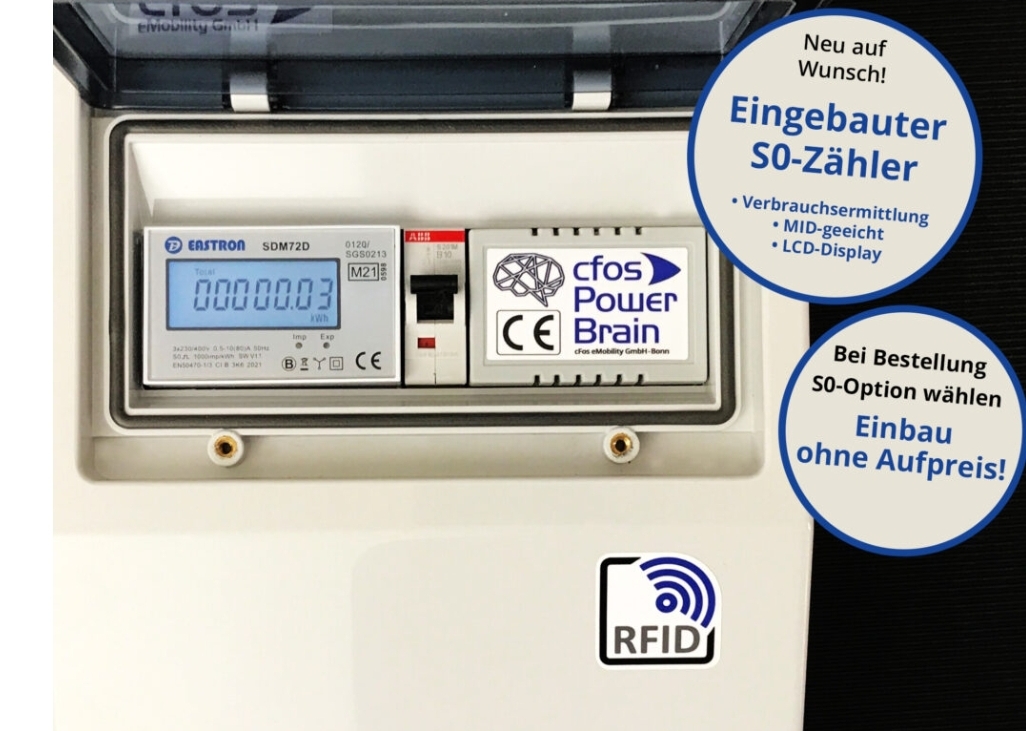

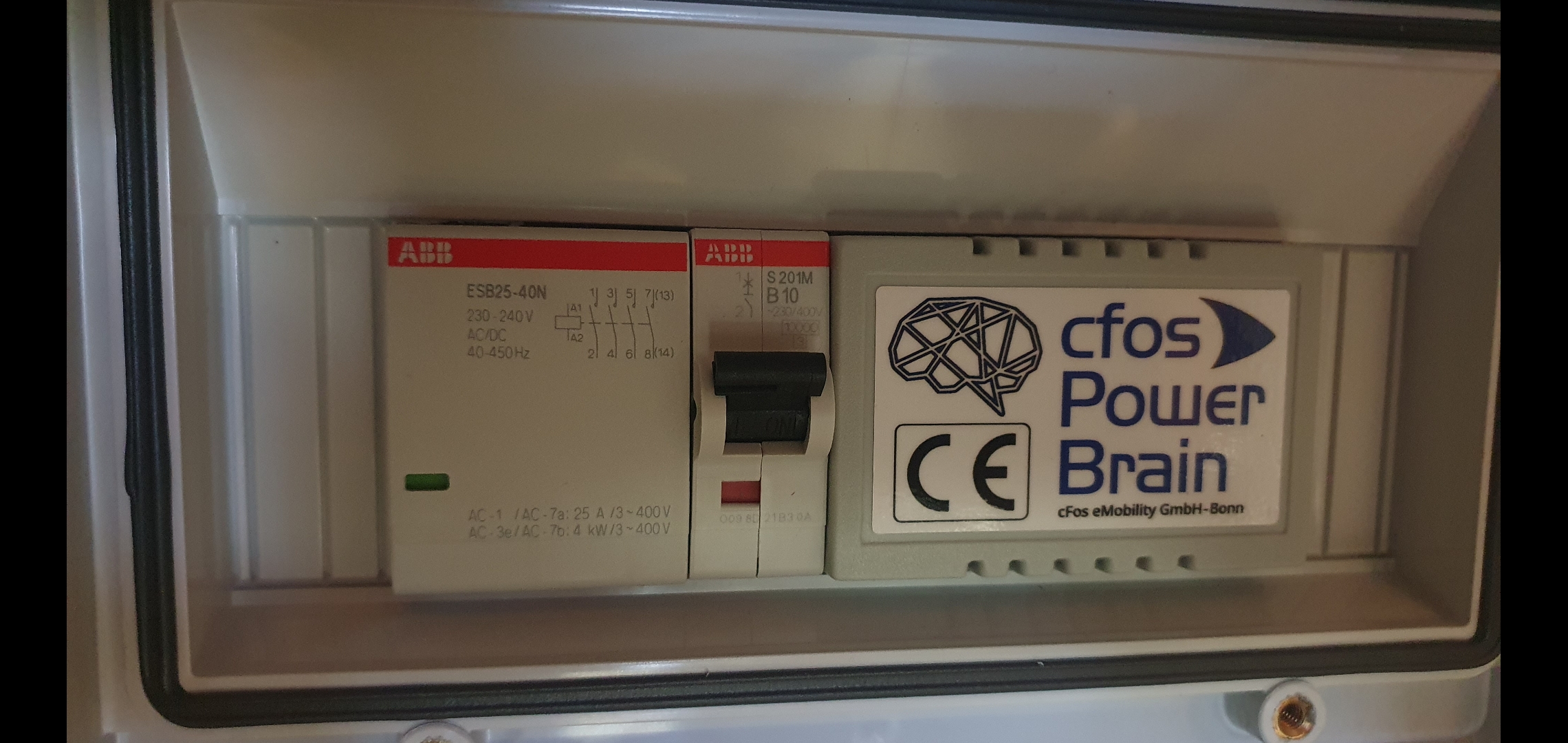

Hallo, während ich auf mein Hichi warte, mache ich mir Gedanken über den S0 Zähler der mit der WB mitgeliefert wurde. Leider habe ich bestellt als es noch keine Option gab den Zähler direkt ins Gehäuse zu verbauen, also hängt der Zähler im Zählerschrank im Keller und misst dort den Verbrauch der WB. Das dumme daran ist, dass die WB (in der Garage) nichts davon weiß weil die zwei nicht miteinander verbunden sind. Die klassische zweiadrige Verbindung wird sehr umständlich, da mit mehreren Mauerdurbohrungen und der Verlegung des Kabels unter der Terrasse verbunden, also überlege ich mir ob ich die WB mit einem zweiten S0 Zähler direkt aufrüste. Problem ist, das Gehäuse scheint ziemlich voll zu sein (siehe Bild). Auf der Ankündigung von der Option des eingebauten Zählers scheint das große Relais zu fehlen (siehe Bild), ich weiß aber nicht wie die Schaltung ohne das Teil gehen soll. Die neuen Controller haben scheinbar ein Relais schon eingebaut; ist das bei meins nicht der Fall?
Frage wäre also wie ich der WB einen Zähler verpasse, um das Überschussladen zu ermöglichen (angenommen dass das notwendig ist)
Vielen Dank auf jeden Fall!
PS - habe von Versorger erfahren, dass mein Zähler nicht getauscht wird, es kommt nur ein Kommunikationsmodul dran. Also die Lösung die wir hier erarbeiten sollte nicht davon betroffen sein 👍 Anhänge:
markiert als Spam
|
|
|
Private answer
Darauf werde ich zurückkommen! Ich habe das Ding gerade bestellt ;-) Ich versuche wie weit ich selber mit dem Ding komme, es sieht aber halbwegs beherrschbar aus. Ich melde mich aber nochmal wenn es sich rausstellt, dass ich mich maßlos überschätzt habe. Vielen Dank schon- bzw. nochmal! markiert als Spam
|
|
|
Private answer
Ja, das wird funktionieren. Wenn du dich für den Hitchi entscheidest, kann ich dich bei der integration unterstützen. markiert als Spam
|
|
|
Private answer
Also kleines Update: Es sieht so aus als könnte die Kombination Tasmota/Apox+ funktionieren. https://github.com/arendst/Tasmota/discussions/20824 Für den Tasmota werde ich wohl noch etwas lernen müssen, aber grundsätzlich scheint mir das Gerät das richtige zu sein. Die Pin für mein WR kommt demnächst postalisch. markiert als Spam
|
|
|
Private answer
Hast du ein LAN-Kabel bei deinem WR liegen? Dann würde ich den USB-Stick gegen die LAN-Version tauschen. Ist dann vermutlich aber auch gefummel bis man es am laufen hat.... Dein Apator-Zähler spricht SML und wird auch von Tasmota unterstützt. Hier ein Heise-Artikel über den Tastkopf Der DTSU666 nützt leider nicht richtig etwas. Er ist per Modbus an dem WR angeschlossen und liefert seine Daten an ihn. Einen zweiten Master (WB) gleichzeitig anzuschließen ist nicht möglich. Ob dir der SmartMeter direkt etwas bringt, weiß ich nicht. Da fehlt mir noch die Erfahrung. Warscheinlich kann man ihn aber auch wieder per Tastpopf auslesen. markiert als Spam
|
|
|
Private answer

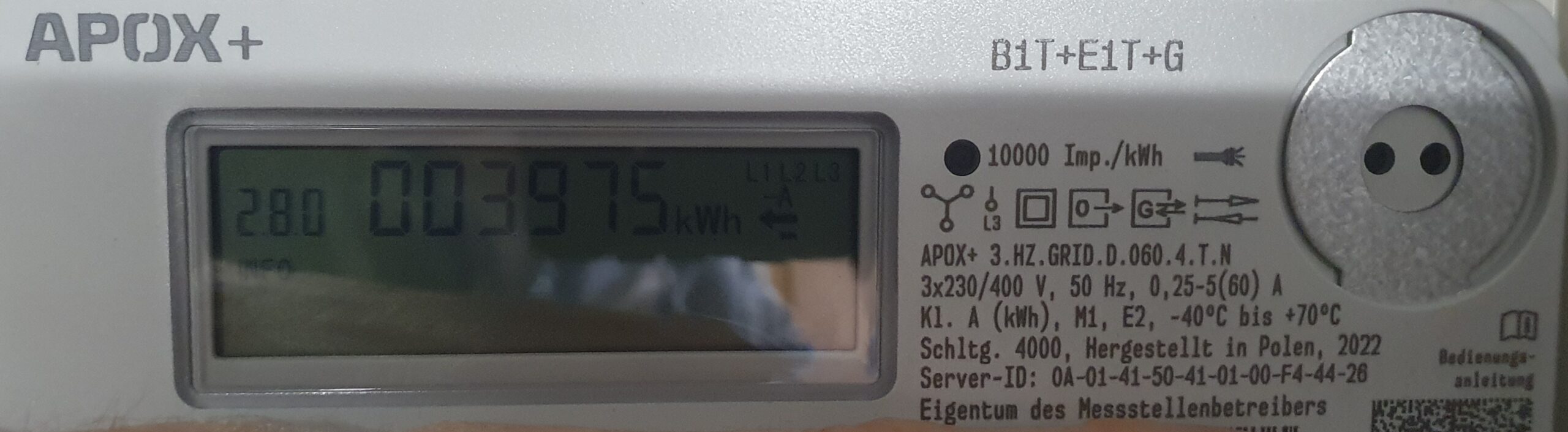

Fantastisch, vielen Dank für die schnelle und ausführliche Antwort! Das hilft schon sehr viel. Was den direkten Anschluss zwischen WB und WR angeht wäre das etwas umständlich, weil die an ganz unterschiedlichen Enden des Hauses stehen. Ich glaube also, dass ich etwas drahtloses basteln werden müssen. Was mein Zähler angeht habe ich ein digitalen, Modell weiß ich nicht so genau. Da steht Apox+ drauf, ansonsten ganz viel Kleingedrucktes... Siehe Anhang. Müsste Mal googlen ob es SML spricht (bzw erstmal googlen was das überhaupt bedeutet 😅), da der Zähler aber nur etwa ein Jahr alt ist würde ich denken, dass es dir relevanten Schnittstellen beherrscht(?). Ich versuche mich schlau zu machen und melde mich wieder 👍 WLAN am Zählerplatz ist jedenfalls kein Problem. (Nebenbei: Ich habe schon ein Schreiben von der Netze BW bekommen, dass sie den Zähler gegen ein Smart Meter tauschen wollen, hab aber noch kein Termin. Lohnt es sich darauf zu warten?) Eine andere Sache hatte ich nicht erwähnt: Der WR misst den Strom selber mit deiner DTSU666. Ist das irgendwie zu gebrauchen? Nochmal vielen lieben Dank! Anhänge:
markiert als Spam
|
|
|
Private answer
Hallo, das ist leider nicht ganz einfach. Dein WR hat nur eine Modbus-RTU (RS485) Schnittstelle. Da könnte man, mit zwei Adern, die cFos-Wallbox anschließen. Sollte eine direkte Verbindung zur Wallbox nicht möglich sein, könnte man auch mit einem Modbus-RTU/Modbus-TCP Adapter arbeiten und so die Daten ins LAN/WLAN bekommen. Leider ließt man, dass die Modbus-RTU-Verbindungen nicht sehr stabil sein sollen.
Der mitgelieferte Solarman-USB/WLAN-Stick macht leider kein reines Modbus-TCP. Der ist also nicht zu gebrauchen. Hingegen wäre der Solarman-USB/LAN-Stick (LSE-3 LAN Stick Logger) eine gute Alternative, da dieser echtes Modbus-TCP anbietet. Das der WR SunSpec-Modbus spricht, hab ich nicht gefunden. Es hat aber jemand Zählerdefinitionen für SofarSolar geschrieben. Die könnten gehen. Also, alles mit basteln und ausprobieren. Vielleicht gibt es ja noch einen anderen/einfacheren Weg. Was für einen EVU-Stromzähler hast du? Einen elektronischen, der SML spricht? Dann könntest du mit einem Tasmota-Tastkopf dern Zähler auslesen und die Daten an die Wallbox senden. (Dafür muss dann aber WLAN beim Zähler ankommen.) (P.S.: ich kenne den WR nicht. Ich habe das auch gerade ergoogelt. Also, einige Angaben ohne Gewähr! ;-)
