Moin,

ich habe mir jetzt einen Shelly 3EM einbauen lassen. Inzwischen läuft das Überschussladen einigemaßen. Ich habe hier jetzt zwar noch ein Anderes Problem aber dafür mache ich einen neuen Beitrag auf.

Gruß

Zero

@Zero, schade, Rendsburg ist nicht gerade um die Ecke..

Falls WLAN am Zählerkasten vorhanden ist, könntest Du es mit dem Hichi-Tastkopf versuchen oder, je nach den örtlichen Gegebenheiten, mit einem PE11-H RS486-Ethernet Adapter direkt an den WR.

Also ich müsste schon einen recht neuen Zähler im Haus haben (Bj2023)

Ja mit Kabel vom WR oder Zählerkasten zur Wallbox ist glaube ich nicht so einfach möglich, Bzw. dann bräuchte ich schon ein langes Kabel

Ich komme aus Schleswig Holstein in der Nähe von Rendsburg

Kommt drauf an ob du einen elektronischen Zähler hast der SML spricht und ob du 4 freie Adern von der Wallbox zum EVU-Zähler hast. Alternativ könntest du auch den Hichi-Wlan-TK kaufen. Aber dann könntest du auch genau so gut deinen WR mit einem RS485<->Lan-Adapter anbinden.

Aus welcher Ecke Deutschlands kommst du?

In wie weit könnte mir der Lesekopf (https://shop.cfos-emobility.de/products/ttl-lesekopf) bei der Auslesung für die Überschusseinspeisung weiterhelfen?

Hallo Higu,

zur zeit leider gar nicht. Die Steuerung des Speichers ist nicht in der Definition vorhanden. Leider scheint es auch nicht so einfach zu sein die entsprechenden Register zu finden. Solltest du richtigen Register kennen, könnte ich versuchen es einzubauen.

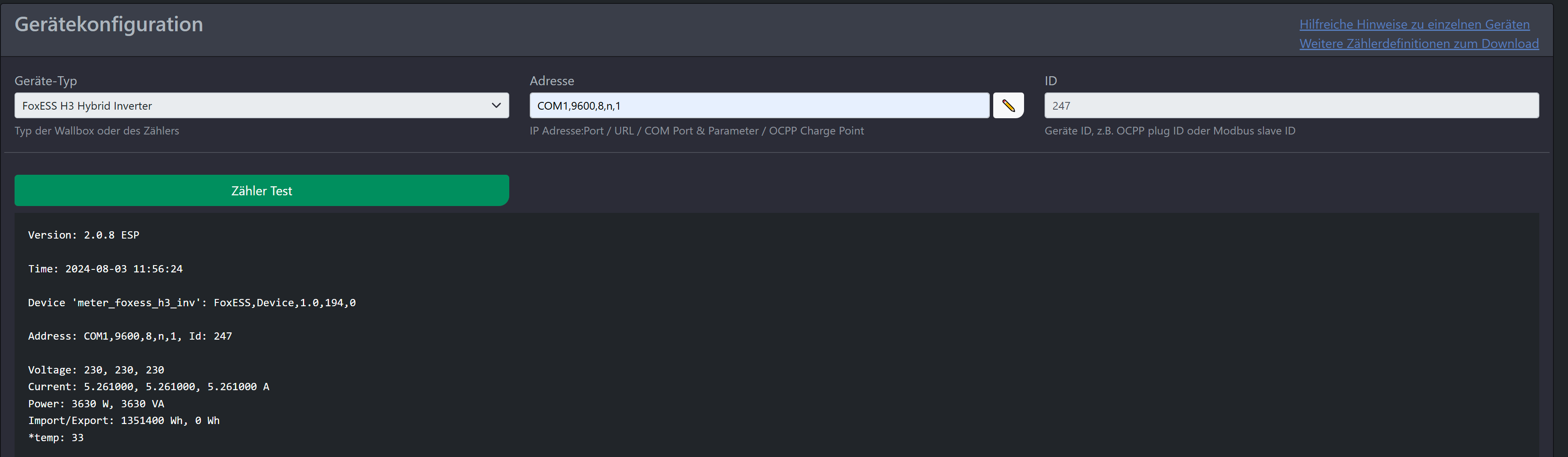

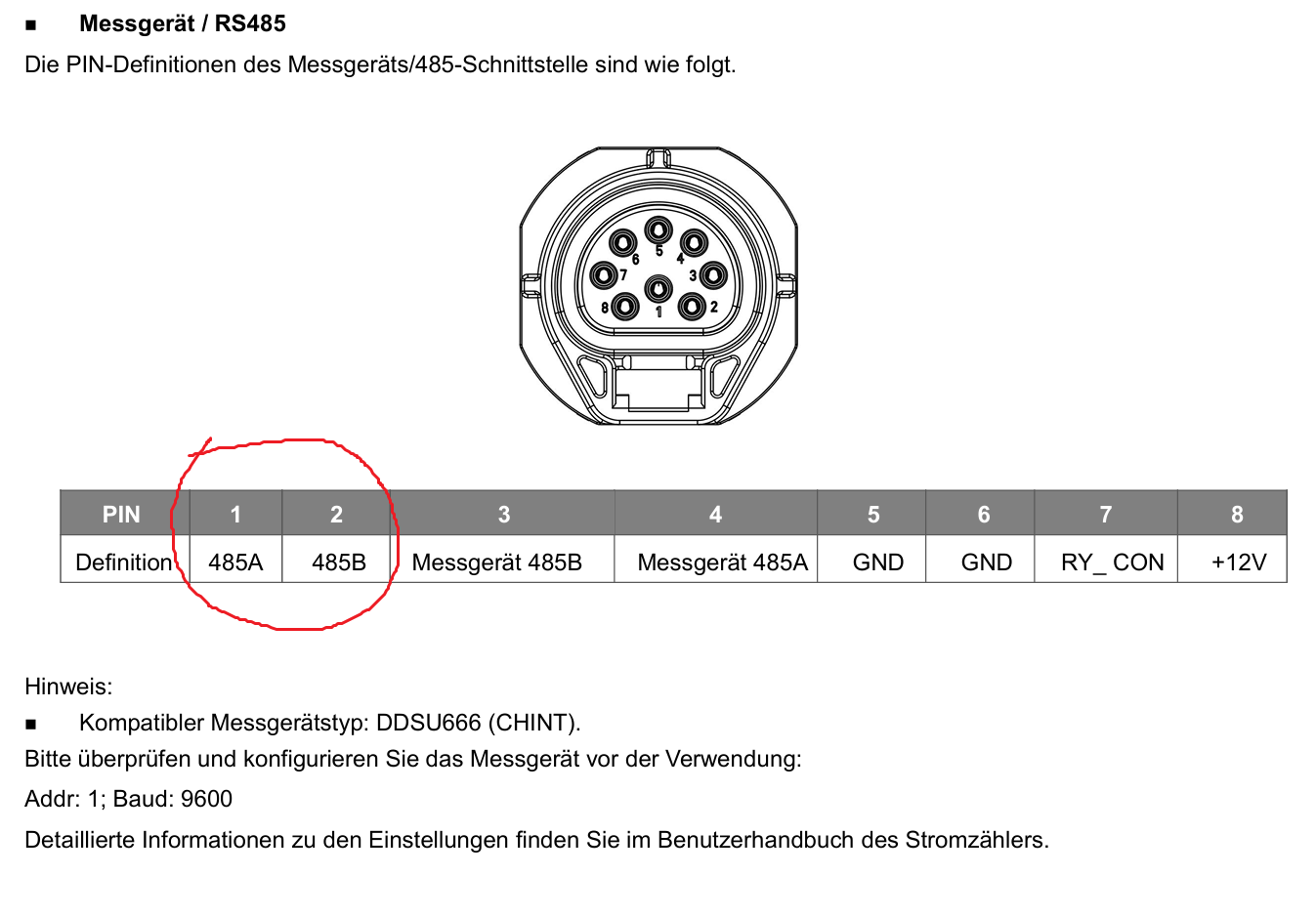

So, ich habe jetzt mal ein Kabel von der Wallbox zum Wechselrichter gezogen und angeschlossen, wie im Anhang zu sehen. Konnte jetzt Alle 3 Zähler hinzufügen (Grid, Inv, Bat.). Setze mich jetzt mal mit den Laderegeln auseinander.

Wie kann Ich einstellen, dass die der Speicher beim Laden nicht für das auto genutzt werden soll?

Ja gut danke für die Info. Dann muss ich mir mal Überlegen wie ich das jetzt mache. Wollte mir zum Oktober hin noch ein Victron Batterie Setup aufbauen. Vielleicht bekomme ich die Überschusseinspeisung über der Cerbo und Zähler ja irgendwie hin.

Jetzt an den Anschlüssen von WR wollte ich jetzt nicht dran rumspielen :(

Hallo Higu,

leider ist das auch nicht so einfach. Die Definitionen scheinen nur für Modbus-RTU zu funktionieren. Ob der Fox-Ess wirklich Modbus-TCP kann konnte ich nicht richtig finden. Es gibt Hinweise das es wohl gehen könnte...

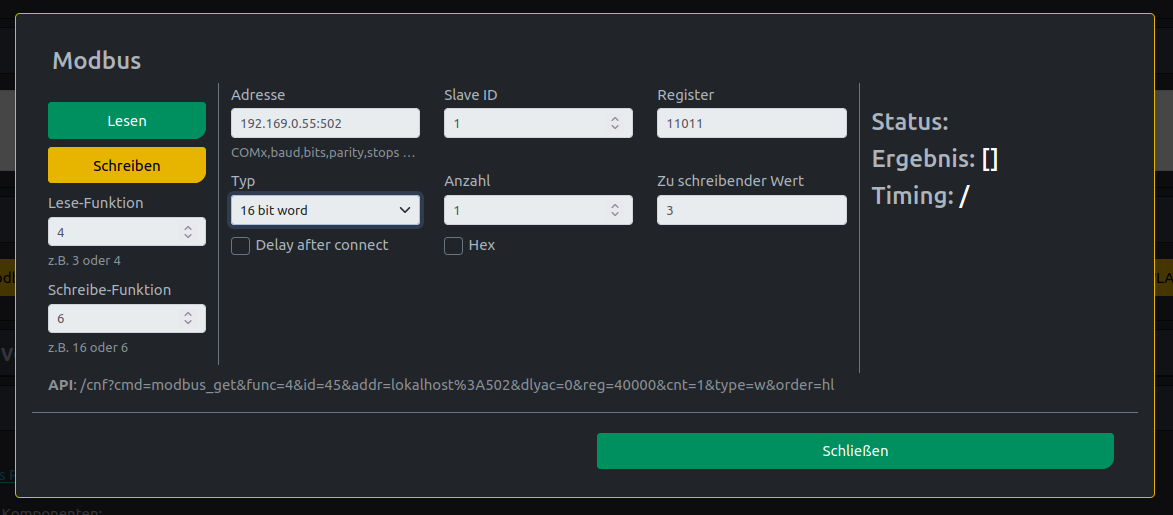

Versuch mal unter ""Konfiguration" ganz unten mit dem Modbus-Test das Register 11011 auszulesen. Siehe Screenshot im Anhang. Kommt da etwas? (natürlich die IP anpassen....)

Moin,

Ich habe das Gleiche Problem und bin echt am verzweifeln.
Wechselrichter ist ein Fox-Ess H3 mit einem DTSU666 Smartmeter. die Fox-Ess Anlage ist im Netzwerk eingebunden und kann per App ganz normal bedient/ausgelesen werden.

Aber wie bekomme ich jetzt die Verbindung der Wallbox zum WR oder zum Smartmeter hin?
IP-Adresse des WR kann ich mir in meiner Fritzbox anzeigen lassen, aber bekomme beim Zählertest, wenn ich eine neue Zählerkachel anlegen will auch nur den "Com error:1" und "not Connected".

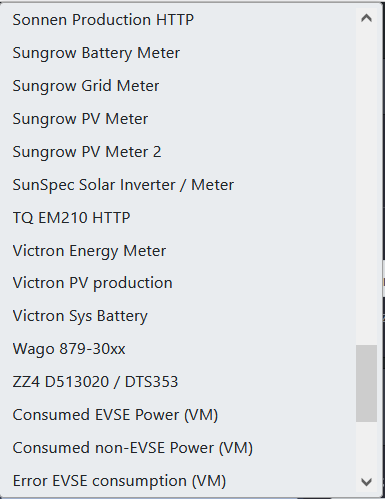

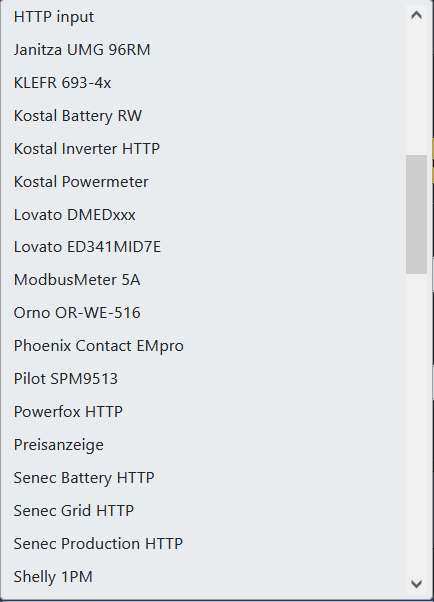

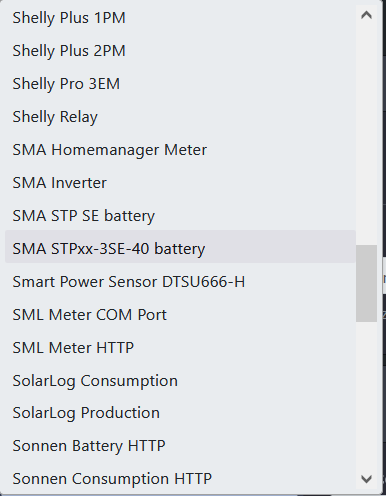

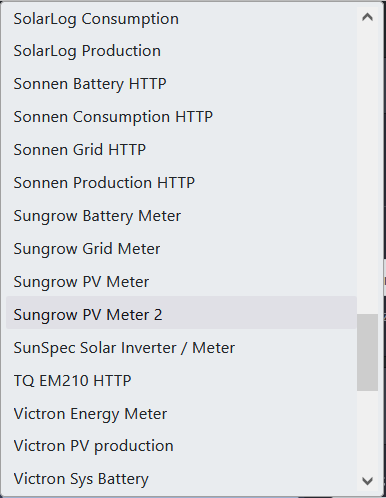

Muss ich den Smartmeter angeben, oder den WR? Der Smartmeter hat ja keine ip Adresse, oder? Der WR ist standartmäßig aber auch nicht in der Liste. habe mi hier von der Seite die Zählerdefinition runtergeladen. in der Beschreibung dazu heißt es aber das die Verbindung nur per Modbus RS485 zustande kommen kann, was glaube ich veralteter Stand ist. In der Beschreibung steht auch das der WR 2 Modbus Ausgänge hat, was bei mir glaube ich nicht zutrifft. Dementsprechend könnte auch die Zählerdefinition schon nicht mehr stimmen(?).
bzw Welche der 3 Zählerdefinitionen nehme ich denn?

Ich habe sehr viele Fragezeichen im Kopf und finde für nichts eine Lösung. Unglaublich frustrierend..

So wie ich es sehe geht es am WR nur per Modbus-RTU (RS485). Dazu benötigst du entweder eine 2-adrige-Leitung vom WR zur Wallbox oder du setz am WR einen Umsetzer von Modbus-RTU auf Modbus-TCP ein.

Siehe Hier: https://www.photovoltaikforum.com/thread/192228-growatt-sph-modbus-rtu-rj45-pinout-und-register-beschreibung/

Es gibt auch die Möglichkeit den ShineWiFi-Stick mit einer alternativen Firmware auszustatten. Dann kann man über diesen Stick Modbus-TCP machen. Allerdings ist dann wohl die Verbindung zur Cloud weg.

Also am WR habe ich keine extra Einstellung gefunden, bin halt auch recht ratlos gerade.

Vielleicht muss man am WR noch etwas einstellen? Leider bin ich da auch ziemlich Ratlos.

Ich versuche mal die Tage noch etwas herauszufinden....

Danke das habe ich jetzt mal gemacht und auch auf Inverter gesetzt.

Ich bekomme aber leider immernoch einen Kommunikationsfehler angezeigt. Die IP habe ich verfach überprüft, daran sollte es nicht liegen. Den WR erreiche ich auch über die IP.

Hier einmal die Auswertung des Zählertest ohne Adress Information.

Version: 2.0.1 ESP

Time: 2024-07-27 17:38:26

Device 'meter_growatt_tlxh_inv': Growatt,TLXH Inverter,1.0,1.0,1.0

Address: ???.???.???.??:502, Id: 2
COM errors: 1
Last error: not connected: ???.???.???.??:502

Voltage: 230, 230, 230
Current: 0.000000, 0.000000, 0.000000 A
Power: 0 W, 0 VA
Import/Export: 0 Wh, 0 Wh

Ach, mein Fehler. Ist vermutlich erst in der aktuellen Beta drin.

Du kannst dir hier das ZIP ziehen:

https://www.cfos-emobility.de/network/antworten/welchen-input-braucht-die-cfos-wallbox/

ZIP entpacken und die einzelnen Dateien in den Chargingmanager hochladen.

Also bei mir nicht. :(

Komisch, bei mir wird er angezeigt.

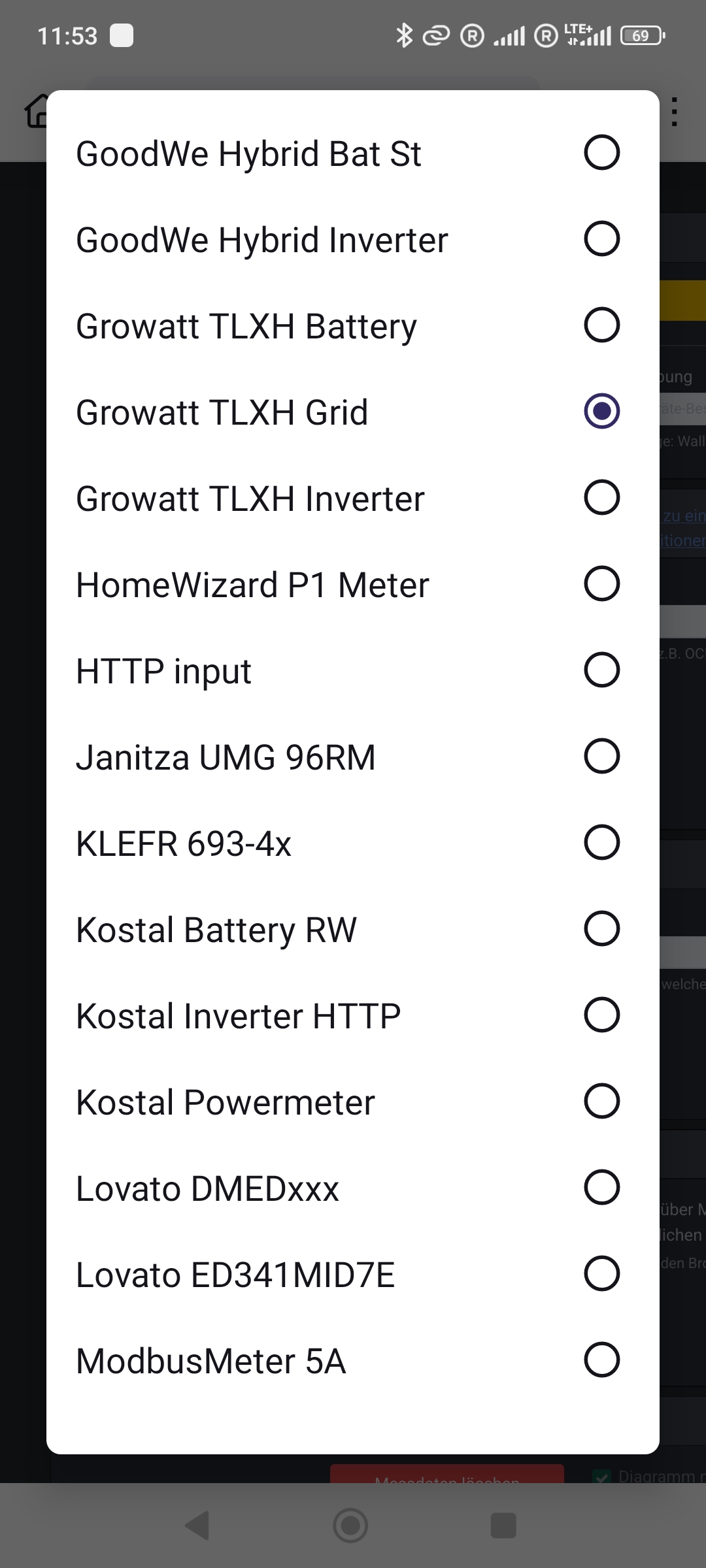

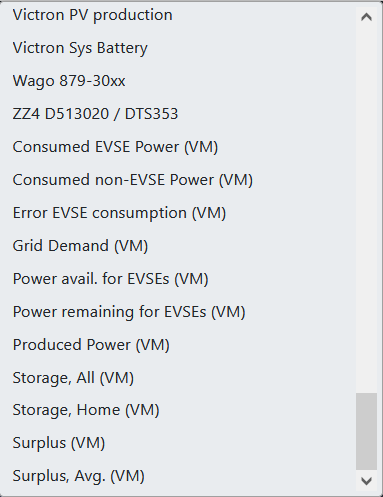

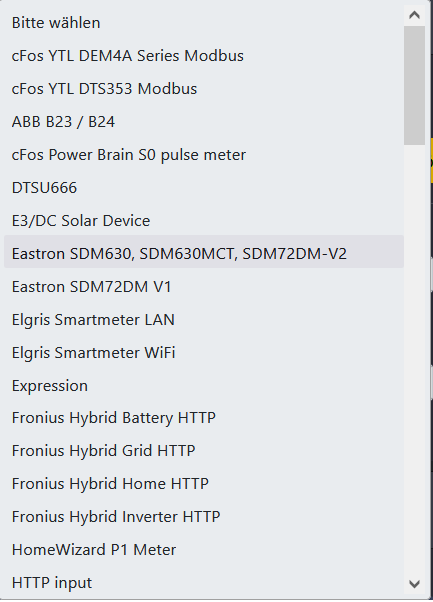

Naja der Wechselrichter ist beim Gerätetyp nicht verfügbar, darum habe ich da halt denn Gerätetyp des Smartmeters genommen.

Was meinst du mit der ":502"? soll ich das hinter die IP dranhängen?

Als Geräte-Typ musst du natürlich deinen WR-Typ und als Adresse vermutlich: IP-desWechselrichters:502 angeben

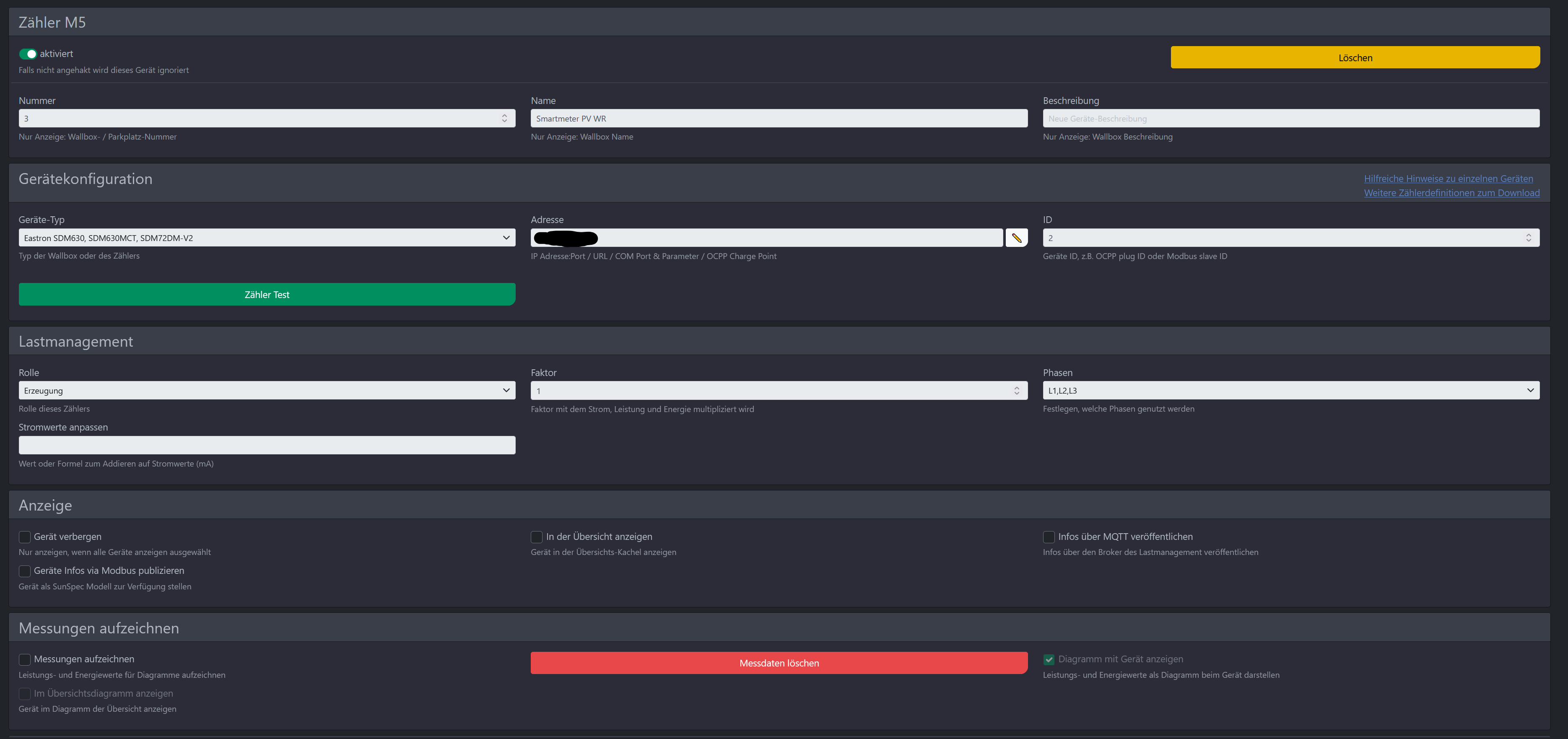

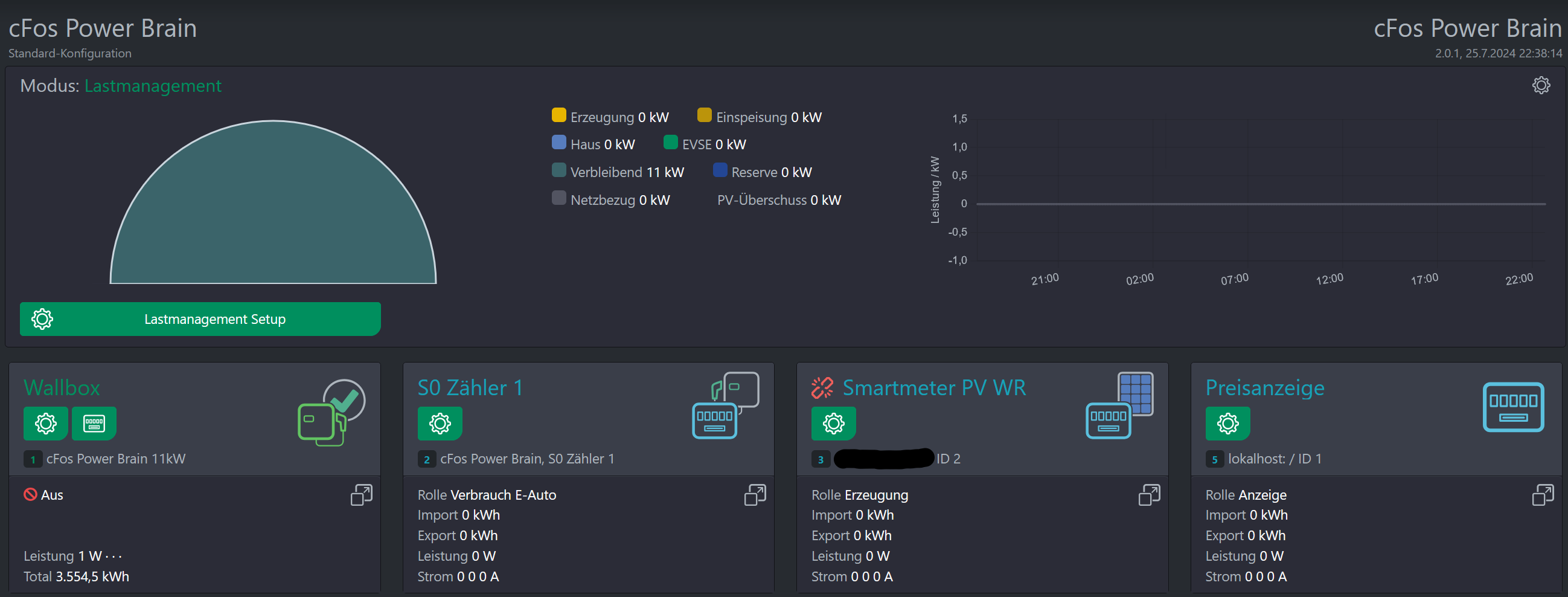

Also ich habe da jetzt mal die IP des WR eingegeben, auf der Seite ist der Zähler aber mit "Kommunikationsfehler" markiert. Habe ich in den Einstellungen was falsch gemacht?

Ja, sollte gehen.

Okay danke dir.

Habe jetzt eine Kachel für das Smartmeter vom WR angelgt, nur leider ist der Smartmeter nur im Netzwerk verbunden und hat nur einen Schluss zum WR. Kann ich dann als Adresse vom Zähler auch die des WR dann angeben?

Smartmeter: Eastron SDM630-Modbus V3

WR: Growatt MID 30KTL3-XH

Hi, einen neuen Zähler legst du über "Lastmanagement" > "neuen Zähler hinzufügen" an.

Als Typ wählst du deinen WR. In der Regel gibt es 3 Definitionen pro WR. Dies werden verschiedene Rollen zugeordnet:

• Grid = Netzbezug
• Inv = Erzeugung
• Bat = Speicher Home

Wer intere Zähler der Wallbox hat die Rolle "Verbrauch E-Auto" und sollte bereits richtig angelegt sein.

Einen seperaten Verbrauchszähler wirst du nicht haben und ist auch nicht notwendig.
