dann teste ich das doch gleich mal und lade meine Definitionsdatei hoch. Kann natürlich gerne angepasst und weiterverwendet werden!

Hallo liebe User!

Vielen Dank für den konstruktiven Austausch! Um das Teilen von Log-, Schlüssel- oder auch Definitionsdateien zur vereinfachen, ist ab sofort der .txt-Upload bis zu einer Größe von je 2MB freigeschaltet.

Das ist ja genial: ich wusste nicht dass ich die Zählerdefinition selber erstellen kann ;-)

Hab ich dann mal schnell gemacht für den OR-WE-517 angebunden an das Universal Gateway und siehe da: die Werte passen nun. Leider halt nicht mit Vorzeichen und deshalb brauch ich wohl einen anderen Zähler, der SDM630 müsste dafür doch gehen, richtig?

Die JSON-Datei für das Universal Gateway kann ich kerne weitergeben, nur hier kann ich sie eben nicht anhängen da nur Bilder erlaubt sind. Bei Interesse einfach melden.

Hallo cFos Martin,

laut dem 2. Screenshots von "matthias" wurde dies ja bereits durchgeführt:

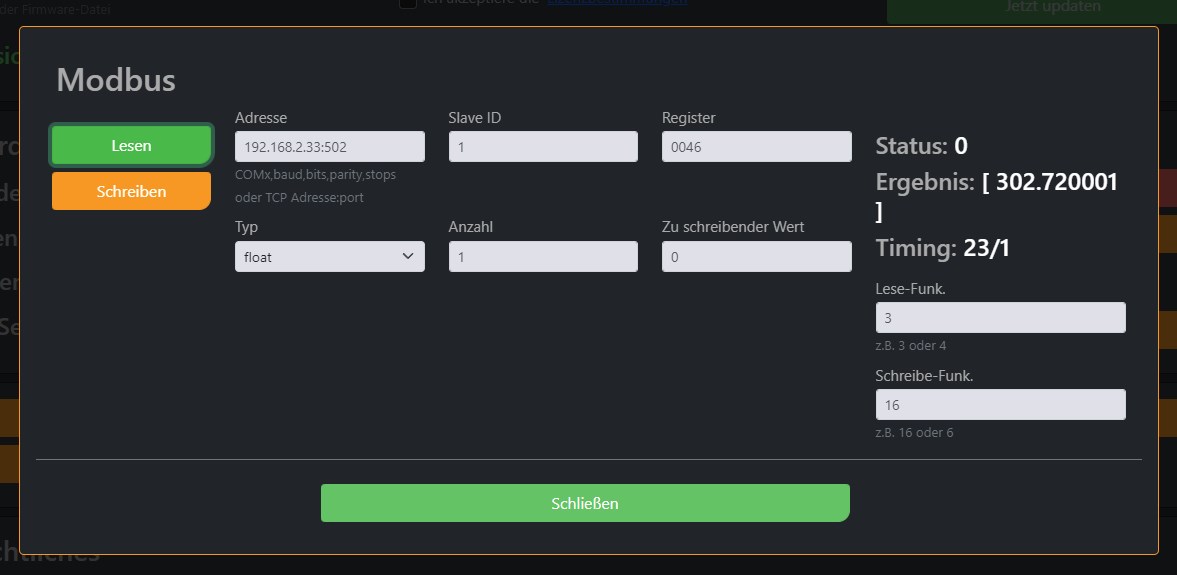

Der Modbus Test hat bei Register 0046, float, den Wert ausgespuckt, der auch auf dem 1. Screenshot auf dem Zählerdisplay angezeigt wurde.

Hi all,

hier meine 10-Cent dazu:

Der ORNO kann nicht bidirektional messen, d.h. wenn Du ihn als Netzbezugszähler einrichten willst, kannst Du damit *keinen* Solarüberschuss ermitteln (falls das Deine Absicht war). Wenn der Zähler hinter dem Zähler des Energieversorgers installiert ist und alles (Hausverbrauch, Wallbox) über ihn läuft ist Rolle "Netzbezug" richtig.

Zu dem Gateway: Mir ist noch nicht klar, ob diese Gateways als reine Modbus TCP -> Modbus RTU Proxies arbeiten, oder die Register der unterstützen Zähler auf eigene Register mappen.

Laut dem oben geposteten log steht in den Registern 14, 16 und 18 z.B. 2.352 / 1.378 und 0.411 drin. Für Orno hätte ich erwartet, dass dort die Spannungen zu finden wären, also Werte um 230. Für Eastron SDM 630 fangen die Werte bei 0x3e an...

Die Tabellen, die auf hoelldober.net veröffentlicht sind, enthalten links Register mit 30000er Nummern und rechts niedrige Adressen 0x0002, etc. Ich tippe eher auf die rechten Adressen. Leider ist in allen Dokumenten ein Schreibfehler, nämlich 0xA doppelt vergeben, so dass man nicht so recht weiss, wie die Register Nummern ab 0xA weitergehen.

Ich würde im cFos Power Brain unter "Konfiguration" -> Modbus Test versuchen Register zu finden, die plausible Werte enthalten. Die IP/Port Adresse 192.168.2.33:502 scheint ja schonmal zu funktionieren. Die also als "Adresse" eintragen, als Slave ID 1 kamen lt. log schonmal Daten, also glauben wir mal, dass die auch stimmt :-) Typ ist "float", Anzahl 1.

Jetzt würde ich mit Lese Funk 3 und 4 versuchen, verschiedene Register zu lesen und zu schauen, ob ich eins finde, plausible Werte rauskommen, z.B. Spannung Phase 1 zu N oder Netzfrequenz. Vielleicht kriegt man ja so erstmal raus, welche Register in welcher Doku zu verwenden sind.

Dann können wir ggf. eine Zählerdefinitionsdatei erstellen, die man ins Power Brain hochladen kann:

https://www.cfos-emobility.de/de/cfos-charging-manager/documentation/user-defined-meters.htm

Ja ich denke auch dass das Gateway erst noch hinzugefügt werden müsste.

Allerdings wäre dann für mich auf jeden Fall der Zähler SDM630 wichtiger da der OR-WE-517 für meinen Zweck nicht funktioniert: er kann nämlich keine negativen Werte für die Leistung ausgeben - ist zwar als Zweiwegezähler betitelt, gibt aber immer nur positive Werte aus...

Ah... meine Vermutung:

Du darfst in der Zählerkonfiguration eben NICHT den Eintrag "Orno*" beim Gerätetyp auswählen.

Dieser Eintrag ist für eine direkte Anbindung des Zählers via Modbus RTU (= 2-Draht-Verkabelung direkt an die cFos) gedacht. Bei Auswahl dieses Eintrags werden dann andere Modbus RTU Register angesprochen, die du aber aufgrund des Gateways nicht direkt ansprichst.

Ja, es müsste in der Dropdown-Liste (wie bereits von dir vermutet) noch eine Selektionsmöglichkeit für das Hölldobler Gateway geben.

Du kannst es mal mit einem der anderen Einträge dort versuchen, ob das zufällig bereits klappt.

Z.B. mit "modbusmeter 5a"?

@Cfos Admins: Wäre es möglich, das Gateway mit aufzunehmen? Wie im Screenshot ersichtlich bringt der Modbus Test ja die richtigen Werte zurück.

Screenshot habe ich angehängt, im Log finden sich folgende Zeilen:

2022-02-23T12:17:45.627Z MB con 31 192.168.2.33:502

2022-02-23T12:17:45.715Z MB snd 31 0069000000060103000E0020

2022-02-23T12:17:45.746Z MB rcv 31 0069000000430103404016872B3FB0624E3ED26E983F1020C53E5F3B643C8B43963E10624E3D71A9FC401810623FB083123EDC28F63F10E5603F68F5C33F8000003F7333333F7D70A4

2022-02-23T12:17:45.862Z MB dis 31

2022-02-23T12:17:45.877Z LB E evse_powerbrain E1 0 0 0/0,0,0

2022-02-23T12:17:45.880Z LB M meter_orno_we516 M3 3 990/218,17,141

2022-02-23T12:17:45.964Z LB Ms true T990/218,17,141 C0/0,0,0 P0/0,0,0 E0/0,0,0 SH0/0,0,0 SA0/0,0,0 SO0/0,0,0 M0/0,0,0

2022-02-23T12:17:46.027Z LB MS G990/217,16,141 SP-990/-217,-16,-141 PW990/217,16,141 CE0/0,0,0 8

2022-02-23T12:17:46.084Z LB pwr 990/217,16,141 0/0,0,0 0/0,0,0 17000/24638,24638,24638 16010/24421,24622,24497 -990/-217,-16,-141

2022-02-23T12:17:46.156Z MB lrcv 20 3D620000000602031F6A001C

2022-02-23T12:17:46.160Z MB cmd resp 20 3D620000003B020338000003E8000700E600E600E600000000000000000004685E0014E52F00010000000000000004685E00000002000000000000000000000000

2022-02-23T12:17:47.347Z MB lrcv 20 3D630000000602031F6A001C

2022-02-23T12:17:47.352Z MB cmd resp 20 3D630000003B020338000003E8000700E600E600E600000000000000000004685E0014E52F00010000000000000004685E00000002000000000000000000000000

2022-02-23T12:17:47.552Z HA cnf: cmd=get_espget_status=1

2022-02-23T12:17:47.627Z  -> {

2022-02-23T12:17:47.629Z   "firmware" :

2022-02-23T12:17:47.629Z

2022-02-23T12:17:48.476Z MB lrcv 20 3D640000000602031F6A001C

2022-02-23T12:17:48.481Z MB cmd resp 20 3D640000003B020338000003E8000700E600E600E600000000000000000004685E0014E52F00010000000000000004685E00000002000000000000000000000000

2022-02-23T12:17:48.632Z MB con 31 192.168.2.33:502

2022-02-23T12:17:48.681Z MB snd 31 006A000000060103000E0020

2022-02-23T12:17:48.716Z MB rcv 31 006A000000430103404017BE773FB083123EDBA5E33F0FDF3B3E5C28F63C83126F3E0E56043D71A9FC401926E93FB083123EE45A1D3F1126E93F68F5C33F8000003F7333333F7D70A4

2022-02-23T12:17:48.799Z MB dis 31

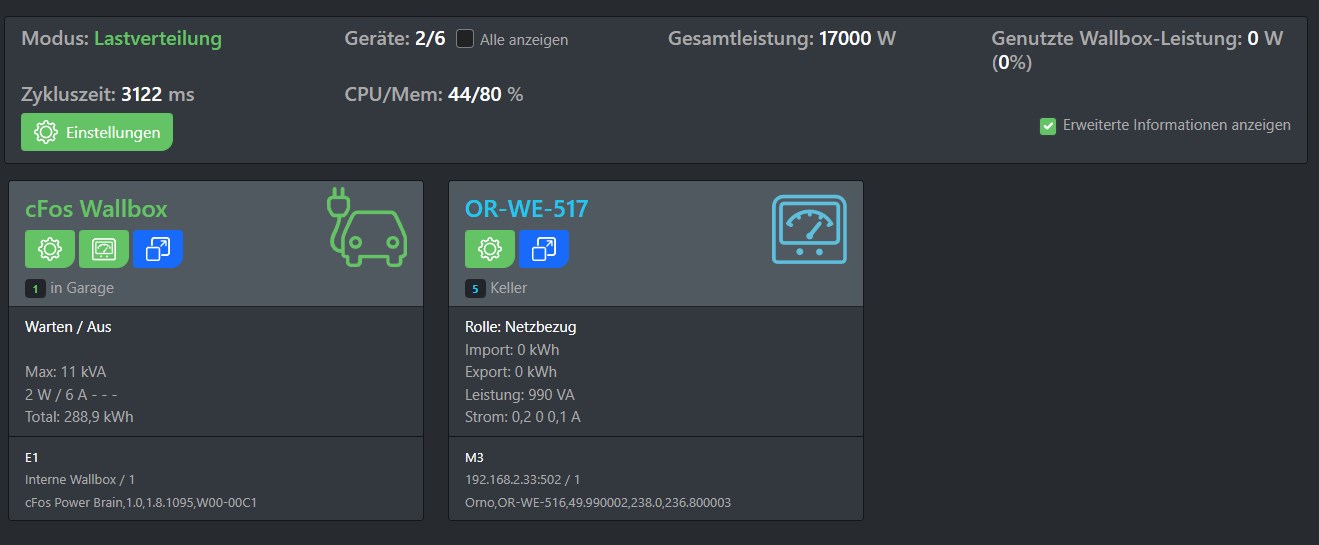

was zeigt denn der Hauptscreen bei diesem Zähler an, wenn du das Flag "erweiterte Informationen anzeigen" aktivierst?

+

Was steht im Menü "Konfiguration" im in der Log-Aufzeichnung?

Danke für den Hinweis, hab das http:// entfernt, ändert aber leider auch nichts ;-(

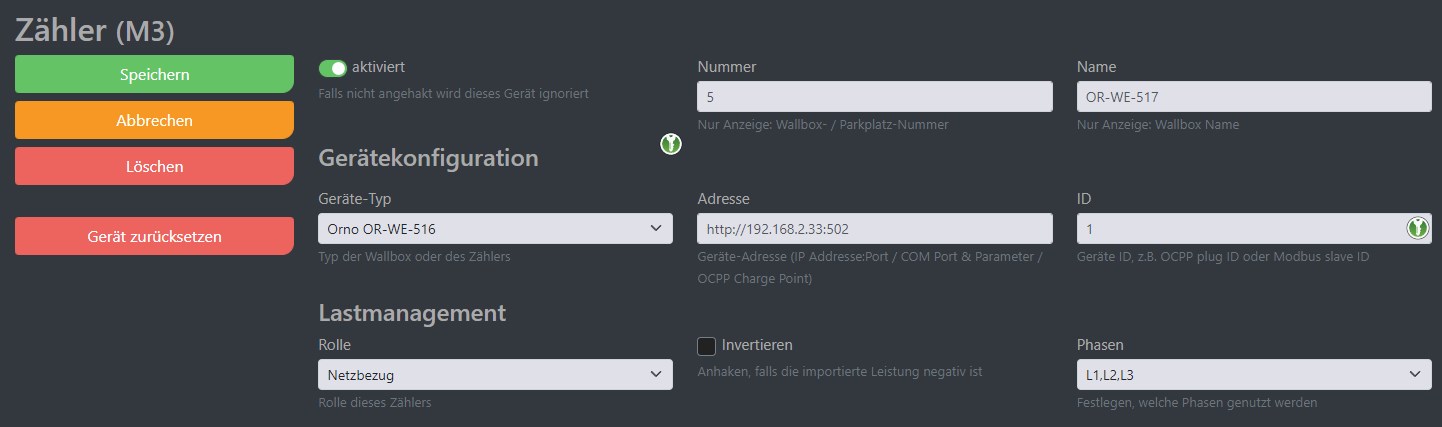

In dem einen Bild sieht man, dass du bei der Konfiguration des Zählers in der cFos Oberfläche ein http:// vor die IP-Adresse gesetzt hast.

-> Versuche mal, diese "http://" Angabe rauszunehmen und NUR die IP-Adresse + Port anzugeben...

Klappt es dann?

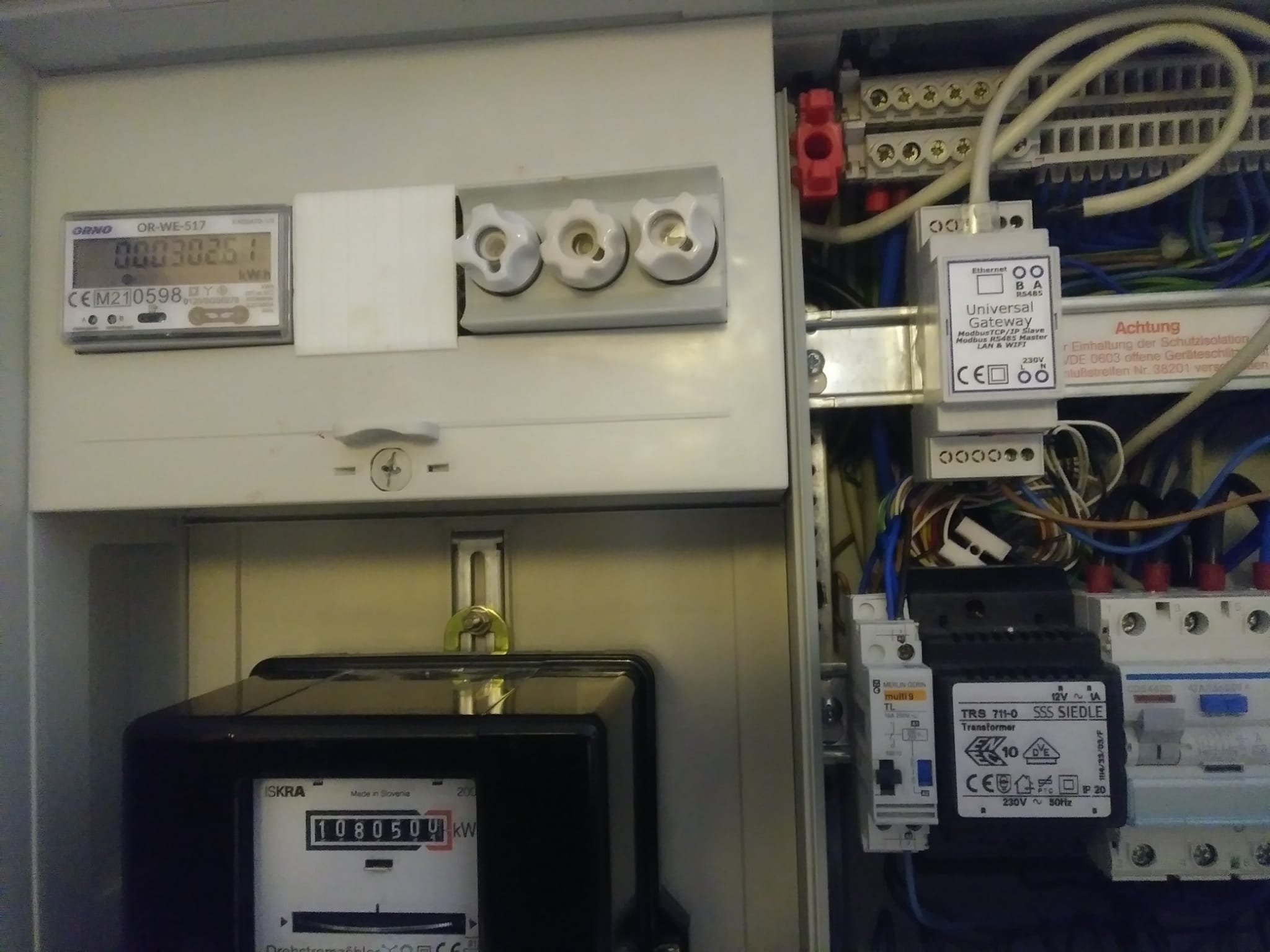

Der Zähler ist an dem Gateway angeschlossen (Leitungen A/B RS485). Das Gateway wiederum speist die Daten dann in mein LAN ein und ich kann dann auch über den Modbus-Test auf die Daten zugreifen.

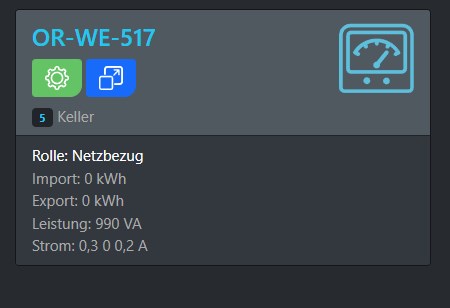

Den Zähler habe ich dann als Netzbezugszähler angelegt, aber die Werte Import/Export stehen immer auf 0kWh und die angezeigten Werte für Leistung und Strom stimmen auch nicht.

Vermutlich müsste im cFos ein neuer Geräte-Typ für das Universal Modbus Gateway angelegt werden mit den entsprechenden Zuordnungen zu den Registern.

Und wie der Name (Universal) schon andeutet müsste das dann wohl für alle verschiedenen Zähler die an das Gateway angeschlossen werden können gemacht werden...

Hier gib's noch weitere Infos zu dem Gateway: https://hoelldobler.net/Gateway/

Also auf der cFos Charging Manager Webseite gibt es eine Liste "Unterstützte Zwischenzähler" auf der auch der Orno 517 gelistet ist (Software-Stand beachten!).

Dann gibt es noch eine realtiv neue Seite zu unterschiedlichen Anwedungsfällen zum Einsatz von Zählern mit der cFos Power Brain Wallbox, u.a. Zähler für Netzbezug.

Aus der Frage wird nicht ganz klar, wie der Orno genau angeschlossen wurde. Gibt es dazu eine Skizze oder Fotos?
