Документация

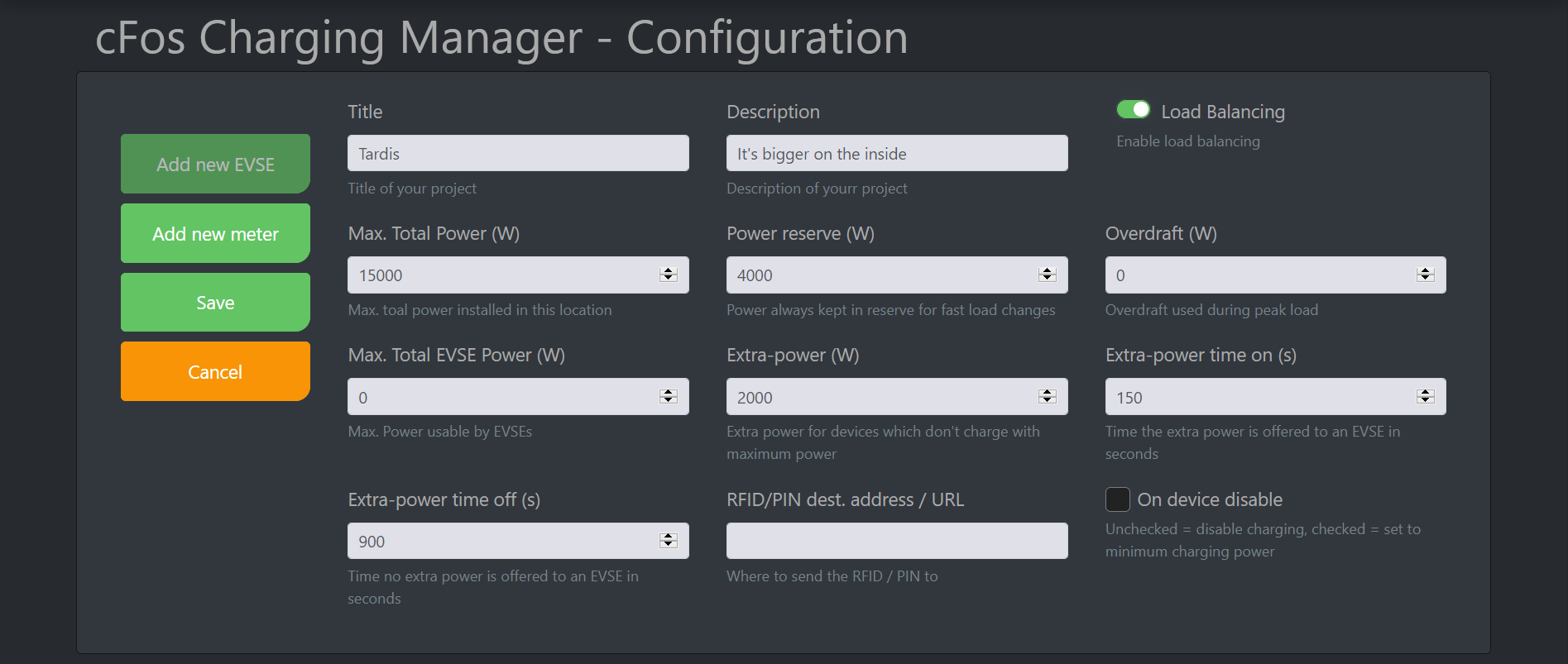

Конфигурация
Сначала необходимо ввести глобальные параметры.
| Название | Название вашего проекта |
| Описание | Здесь вы можете ввести небольшое описание вашего проекта |
| Название и описание будут отображаться в обзоре соответствующим образом | |
| Балансировка нагрузки | Активируйте управление нагрузкой. Примечание по поводу cFos Power Brain Wallbox: Если настенный блок работает автономно или в качестве ведущего, активируйте управление нагрузкой. Это также позволит вам использовать все расширенные функции. Если вы управляете настенным блоком из другой системы управления нагрузкой или в качестве ведомого устройства, деактивируйте управление нагрузкой (режим: Наблюдение). |
| Макс. Суммарный ток на фазу (мА) | Определяет максимальную доступную электроэнергию, которую может предоставить подключение к дому. Эта электроэнергия доступна для всего дома, включая все потребители и зарядные станции. Здесь можно ввести фиксированное значение или формулу. Это позволяет сделать доступный ток подключения к дому зависимым от коммутационных входов (например, для приемника управления пульсациями) или переменных Charging Manager (которые могут быть установлены извне через HTTP API). |
| Запас по току (мА) | Запас мощности, который система управления пытается зарезервировать. Вы должны определить это значение так, чтобы пики нагрузки не приводили к срабатыванию предохранителей. Резерв следует выбирать тем выше, чем меньше информации об использовании отдельных фаз (с помощью соответствующих счетчиков). |
| Овердрафт | В поле "Овердрафт" Charging Manager вводит максимальное значение овердрафта в миллиамперах, которое наблюдается на данный момент и превышает резерв. Это позволяет позже увидеть, насколько хорошо работает регулирование и следует ли установить больший резерв мощности. В идеале овердрафт должен быть и оставаться равным 0. Вы можете сбросить это историческое значение до 0. Если менеджер зарядки cFos обнаруживает перерасход (он может быть ниже исторического максимума), он уменьшает доступный ток зарядки на величину перерасхода в течение 5 минут, чтобы дать предохранителю остыть. Это отображается на приборной панели красным цветом как перерасход. |
| Доля в общем объеме электроэнергии (%) | Это значение можно использовать для временного уменьшения полезной части максимального общего тока. Это значение не сохраняется. |
| Макс. Общий ток настенной коробки (мА) | В зависимости от особенностей дома может быть проложена дополнительная линия электропередач для зарядных станций, предназначенных исключительно для зарядки электромобилей. "Макс. Общий ток настенной коробки" определяет максимальный ток этой линии |
| Напряжение системы | Обычно здесь должно быть указано 230 В |
| Макс. Дисбаланс фаз (мА) | Максимальная нагрузка сдвига фаз, разрешенная поставщиком энергии (т.е. одностороннее использование фазы, например, для однофазной зарядки автомобилей). Предписанное значение составляет 4600 Вт, т. е. 20 А. Ваш поставщик энергии может разрешить вам более высокую несимметричную нагрузку. |
| Перекос вкл. потребление | Активирован: Перекос рассчитывается с учетом всех потребителей и производителей. Деактивирован: Перекос связан только с зарядными машинами. |
| Продолжительность паузы в зарядке (с) | Минимальная продолжительность перерыва. Это важно для защиты устройств и предотвращения колебаний. |
| Задержка переключения на 3-фазный режим (с) | Время, в течение которого должна быть доступна достаточная мощность для 3-фазной зарядки перед переключением. |
| Снижение мощности зарядки в случае ошибки COM | Если до настенного блока не удается добраться более 3 минут, его последняя известная мощность зарядки учитывается как внешняя нагрузка и вычитается из общей мощности, доступной для зарядки. |
| Для деактивации устройства | если настенное устройство отключено в настройках менеджера зарядки, зарядку можно либо отключить, либо установить минимальный ток зарядки, либо отменить все ограничения зарядки для этого настенного устройства. |
| Для деактивации устройства | Как должно быть настроено устройство (если это возможно), если cFos Charging Manager отказывается от управления им? Варианты: Отключить зарядку, минимальный ток зарядки, снять все ограничения (эквивалентно бесплатной зарядке OCPP). |
| Поставщик энергии | Здесь вы можете выбрать поставщика энергии, используемого для правил тарификации на основе цены. Для Tibber на странице конфигурации по-прежнему требуется токен OAuth2. |
| Формула избытка солнечной энергии | Здесь вы можете ввести формулу, которая рассчитывает избыток PV вместо стандартного расчета менеджера начислений. Примечание: Вы можете использовать CM._org_surplus, чтобы определить, какое значение менеджер по начислению использовал бы в качестве PV-избытка. |
| Сервер OCPP TLS | Включение, отключение или автоматическое определение TLS |
| Порт сервера OCPP | TCP/IP-порт сервера OCPP в cFos Charging Manager |
| Пароль сервера OCPP | Пароль для входа в систему на сервере OCPP |
| Использование собственных сертификатов | Если он активирован, используется SSL-сертификат, который можно загрузить в разделе Configuration. Если отключен, используется самоподписанный стандартный сертификат. |
Добавление новых устройств

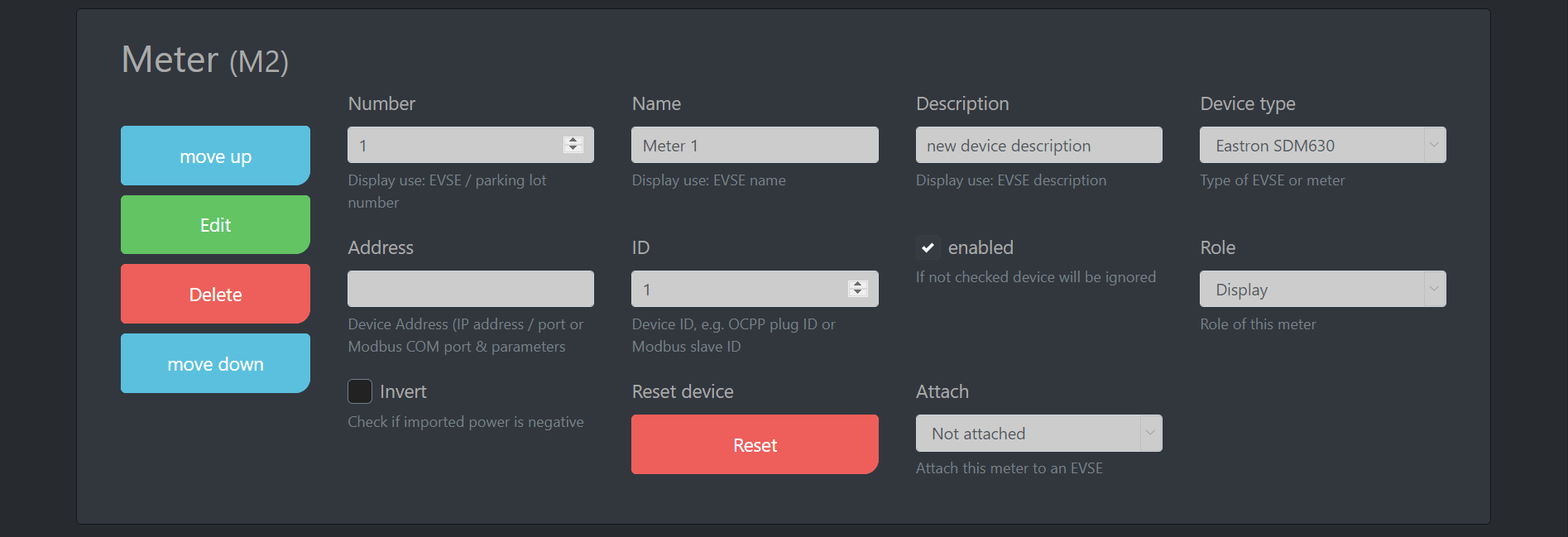

Нажмите кнопку "Добавить новый измеритель", чтобы добавить еще один промежуточный измеритель. Вы можете установить следующие значения для счетчика:
| включено | Флажок определяет, включено ли устройство (т.е. менеджер зарядки управляет им или считывает данные) или его следует только сохранить для последующего использования |
| Номер | Это произвольно выбираемое число, которое отображается в обзоре, например, номер парковочного места, расход которого измеряется |
| Имя | Здесь вы можете дать промежуточному счетчику имя |
| Описание | Здесь вы можете добавить небольшое описание |
| Тип устройства | Используйте этот список выбора, чтобы указать, какое устройство задействовано. Менеджер зарядки поддерживает целый ряд различных устройств. Со временем мы расширим список поддерживаемых устройств. Среди поддерживаемых устройств - промежуточный счетчик S0, который можно подключить к одному из двух входов контроллера cFos Power Brain. Также на выбор предлагаются другие распространенные промежуточные счетчики и виртуальные счетчики. Виртуальные счетчики - это внутренние счетчики Charging Manager, которые суммируют определенные значения мощности, чтобы их можно было красиво отобразить в обзоре. Также существуют симулированные счетчики для экспериментов. Для счетчика необходимо задать следующие параметры: |
| Адрес | С помощью адреса назначения вы сообщаете менеджеру зарядки, как адресовать устройство. Вы можете указать либо IP-адрес:порт, либо HTTP, HTTPS URL или COM-порт, а затем параметры COM, например, COM1,9600,8,n,1. |
| ID | Если устройство является устройством Modbus, здесь необходимо ввести идентификатор ведомого устройства Modbus |
| Роль | Этот список выбора определяет, какую роль играет счетчик. "Отображение" означает, что счетчик предназначен только для отображения информации и не участвует в расчетах мощности. "Потребление" означает, что счетчик измеряет мощность потребителя. Она вычитается из установленной мощности подключения к дому. В режиме "Генерация" устанавливаются счетчики, измеряющие генерируемую мощность (например, от солнечной системы). Эта мощность добавляется к существующей мощности подключения к дому и поступает на настенные блоки в качестве зарядного питания. Вместо отдельных счетчиков выработки и потребления можно установить центральный счетчик для подключения дома. В этом случае установите для параметра "Роль" значение "Ссылка на сеть". В этом случае Charging Manager следит за тем, чтобы суммарное потребление не превышало потребление домового подключения. В этом случае не требуется определять счетчики потребления или производства. Счетчики с "Ролью" "Потребление E-car" фиксируют потребление электромобилей и обычно крепятся к настенному ящику. "Storage Home" - хранилище, которое не может быть использовано во время перезарядки фотоэлектрических батарей. "Storage All" - накопитель, который также может использоваться для зарядки. |
| Фактор | Позволяет интегрировать счетчики с трансформаторными катушками. Здесь можно ввести коэффициент трансформации, если счетчик сам не рассчитывает его в значениях. Для инвертирования счетчика можно указать отрицательный знак (например, если счетчик был установлен "вверх ногами", можно указать -1.0). Примечание: Счетчики потребления и генерации обычно имеют положительные значения мощности. Роль решает, вычитается ли значение из мощности подключения к дому или прибавляется к ней. В случае суммарного счетчика положительное показание мощности означает потребление, отрицательное - подачу электроэнергии |
| Фазы | Фазы, которые счетчик использует или "автоматически" определяет на основе значений счетчика при зарядке. |
| Настройка текущих значений | Для расширенных конфигураций: Здесь вы можете добавить что-то к текущим значениям с помощью формулы. Если, например, у вас есть счетчик, который считает потребление плюс настенный ящик, вы можете вычесть ток счетчика для настенного ящика, чтобы определить чистое потребление. |
| Скрыть устройство | Если галочка установлена, не показывать в виде плитки (если не выбрано "показывать все устройства"). |
| Показать в обзоре | Если флажок установлен, отображается на приборной панели под графиком. |
| Публикация информации через MQTT | Для этого устройства текущие значения публикуются через MQTT. |
| Публикация информации об устройстве через Modbus | Для этого устройства текущие значения публикуются через сервер Modbus. |
| Запись измерений | Для данного устройства текущие значения записываются, чтобы при необходимости отображаться в виде диаграммы. |
| Показать схему устройства | Для этого устройства данные измерений отображаются в виде диаграммы. |
| Показать на обзорной диаграмме | Для этого устройства данные измерений отображаются на обзорной диаграмме на приборной панели. |
| Управление аккумуляторными батареями | Здесь приведены инструкции по управлению аккумуляторными системами с помощью правил зарядки. |
| Удаленное обслуживание | Если счетчик имеет веб-интерфейс, вы будете перенаправлены на него при нажатии кнопки "Удаленное обслуживание" |
| Альтернативный метод | Если переадресация не работает, вы можете выбрать альтернативный метод. |
Примечание: Кстати, солнечные инверторы также считаются счетчиками. Они часто могут выдавать текущую генерируемую мощность через Modbus TCP, как и счетчик.

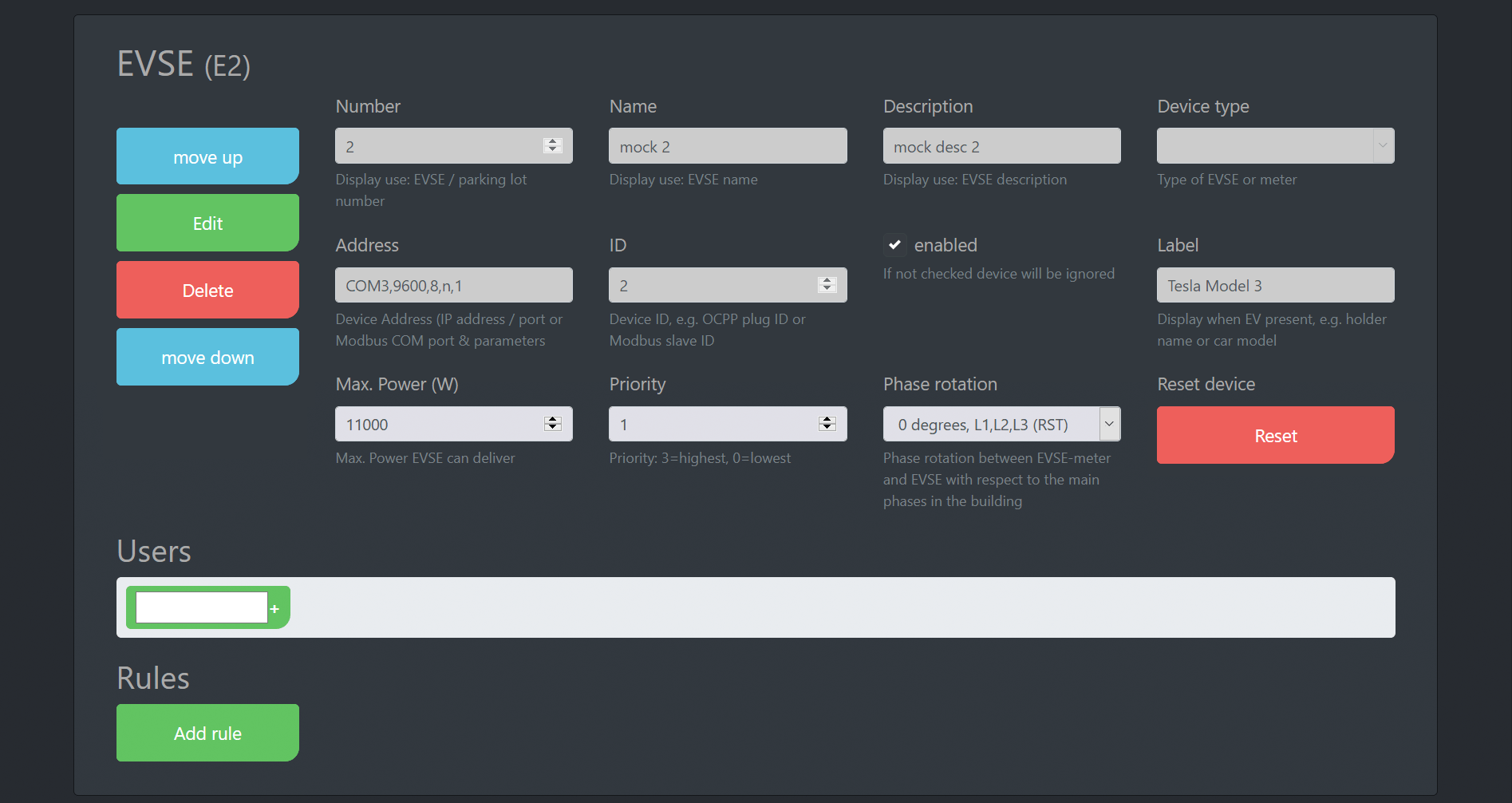

Нажмите кнопку "Add New EVSE", чтобы добавить еще одну зарядную станцию. Вы можете установить следующие значения для зарядной станции:
| включено | Флажок определяет, включено ли устройство (т.е. менеджер зарядки управляет им или считывает данные) или его следует только сохранить для последующего использования |
| Переключение на однофазную сеть - только cFos Power Brain Wallbox | Здесь вы можете переключить настенную коробку на однофазную или трехфазную. Однако если вы активировали автоматическое переключение фаз, выбранное здесь значение может быть переписано. |
| Номер | Это произвольно выбираемое число, которое отображается в обзоре, например, номер парковочного места, расход которого измеряется |
| Имя | Здесь вы можете дать промежуточному счетчику имя |
| Описание | Здесь вы можете добавить небольшое описание |
| Этикетка | Свободно выбираемая надпись, которая появляется в обзоре при подключении автомобиля. Если выбрать "Пользователь", отображается имя пользователя или имя на карте RFID. |
| Стационарная радиометка | Если считыватель RFID отсутствует, здесь можно установить фиксированную RFID (в основном для OCPP). |
| Тип устройства | Используйте это поле для выбора, чтобы выбрать, какое это устройство. Менеджер зарядки поддерживает ряд различных устройств. Со временем мы будем расширять список поддерживаемых устройств. Среди поддерживаемых устройств - cFos Power Brain Wallbox. Вы также найдете другие распространенные EVSE и симуляцию для экспериментов. Для EVSE необходимо задать следующее: |
| Адрес | С помощью целевого адреса вы указываете менеджеру зарядки, как он должен обращаться к устройству. Вы можете ввести либо IP-адрес:порт, либо HTTP, HTTPS URL, либо COM-порт, а затем параметры COM, например COM1,9600,8,n,1. Для OCPP введите здесь идентификатор Charge Point ID настенного блока. Для настенных блоков cFos Power Brain можно также ввести # и серийный номер вместо адреса, например #W00-1234. Затем cFos Charging Manager выполнит поиск этих настенных блоков в локальной сети. Это означает, что он найдет их, даже если адрес изменился. В больших установках это также позволяет использовать готовую конфигурацию. Электрик устанавливает настенную коробку с правильным серийным номером для каждой парковки. Затем система управления нагрузкой импортирует предварительно настроенную конфигурацию на основе серийных номеров, включая названия и номера парковок, так что для управления нагрузкой практически не требуется никакой работы по настройке на месте. |
| ID | Если устройство является Modbus-устройством, здесь необходимо ввести Modbus Slave ID устройства. Если устройство является устройством OCPP, введите здесь идентификатор штекера |
| Заколоченный счетчик | Если настенная коробка не имеет собственного счетчика, вы можете "прикрепить" к ней счетчик. Затем менеджер зарядки назначает этот счетчик выбранному настенному ящику и считает информацию о мощности и энергии как информацию соответствующего настенного ящика. Прицепить можно только счетчики с "ролью" "потребление е-автомобиля". |
| Ток зарядки при отказе (мА) - только для настенных блоков cFos Power Brain | Если настенный блок переходит в режим безопасности более чем на 3 минуты после сбоя связи, здесь можно установить ток зарядки. 0 = отключить зарядку, 1 = использовать установленный минимальный ток зарядки. |
| Мин. зарядный ток | Минимальный ток заряда, ниже которого зарядка отключается и начинается пауза в 300 с. Указывается в мА. Минимум 6000 мА, минимум 6 А. Некоторым автомобилям для начала зарядки требуется больше, например, Zoe - 8 А, Landrover - возможно, 9 А. |
| Макс. Ток зарядки | Максимальный зарядный ток на фазу в мА. который поддерживает данный wallbox, или формула. Формулу можно использовать для динамического ограничения зарядного тока. Применение, например, в многоквартирном доме с настенными боксами за квартирными счетчиками. |
| Приоритет | Приоритет при зарядке. По умолчанию установлено значение 1. Более приоритетные устройства получают весь доступный зарядный ток первыми, за ними следуют настенные устройства с более низким приоритетом. |
| Чередование фаз | Charging Manager может обнаружить дисбаланс фаз (несбалансированную нагрузку) (при условии, что настенные коробки имеют соответствующие счетчики или подключены счетчики, которые могут выдавать ток отдельных фаз). Если несбалансированная нагрузка превышает 4,5 кВт, Charging Manager уменьшит зарядный ток данной зарядной станции или временно полностью отключит зарядку до восстановления симметрии. Если вы хотите заряжать несколько автомобилей на разных настенных боксах, при установке необходимо повернуть положение фаз в отличие от других настенных боксов. Вы можете задать этот поворот фазы здесь. Рекомендация: Сделать его равномерным, например, 1-й EVSE 0 градусов, 2-й EVSE 120 градусов, 3-й EVSE 240 градусов, 4-й EVSE снова 0 градусов и т.д. Примечание: Чередование фаз относится к чередованию фаз между настенной коробкой и фазами главного здания. Счетчик и настенная коробка всегда должны иметь одинаковое чередование фаз. Это всегда должно быть так для счетчиков, установленных в настенных коробках, в то время как при установке внешних счетчиков следует обратить на это внимание. Отображение фаз в поле выбора в веб-интерфейсе говорит вам, к каким фазам здания относятся 3 фазы настенного блока, например, при 120 градусах, L2,L3,L1 фазы настенного блока L1,L2,L3 подключены к фазам здания L2,L3,L1. Это означает, что если, например, автомобиль заряжается на фазе L1, а настенный блок подключен с поворотом фазы на 120 градусов, фаза L2 в здании будет загружена и отображена в веб-интерфейсе. |
| Фазы | Фазы, используемые настенным блоком, или "определение" Распознавание с помощью фазовых значений счетчика во время зарядки. |
| Автоматическое переключение фаз - только для настенных блоков cFos Power Brain | По возможности, автоматическое переключение между 1-фазной и 3-фазной системами, чтобы лучше использовать избыток фотоэлектричества в случае избыточной зарядки или, в случае обычного управления нагрузкой, попытаться зарядить, если на отдельных фазах все еще доступна достаточная мощность. |
| Проснувшийся автомобиль | Менеджер зарядки cFos пытается разбудить автомобиль, если он не заряжается. В настоящее время это возможно только при использовании cFos Power Brain Wallbox под Modbus. |
| Дайте машине поспать | Некоторые автомобили не засыпают в конце процесса зарядки и затем потребляют энергию от 12-вольтовой батареи. Менеджер зарядки cFos пытается обнаружить это и предотвратить постоянную подзарядку. |
| Экономия заряда батареи | Если ваш автомобиль всегда заряжает аккумулятор до 100%, cFos Charging Manager может остановить зарядку, как только зарядный ток упадет ниже определенного порога. Зарядка прекращается, если указанный порог превышен в течение 1 мин, а затем ниже порога в течение 30 с. |
| Экономия заряда батареи 2 | Если ваш автомобиль всегда заряжает аккумулятор до 100%, менеджер зарядки cFos может прекратить зарядку, как только ток зарядки упадет ниже этого порога на время более 60 с. |
| Сохраняйте загрузку активированной | Для настенных блоков, которые больше не отображают значимые значения состояния при отключении зарядки. |
| Смещение тока зарядки (мА) | Это может помочь диспетчеру зарядки контролировать, если автомобиль всегда потребляет меньше предлагаемого тока зарядки. Тогда диспетчер зарядки всегда предоставляет этому автомобилю дополнительное смещение, установленное здесь. |
| Скрыть устройство | Если галочка установлена, не показывать в виде плитки (если не выбрано "показывать все устройства"). |
| Показать в обзоре | Если флажок установлен, отображается на приборной панели под графиком. |
| Публикация информации через MQTT | Для этого устройства текущие значения публикуются через MQTT. |
| Публикация информации об устройстве через Modbus | Для этого устройства текущие значения публикуются через сервер Modbus. |
| Запись измерений | Для этого устройства текущие значения записываются, чтобы при необходимости отображаться в виде диаграммы. |
| Показать схему устройства | Для этого устройства данные измерений отображаются в виде диаграммы. |
| Показать на обзорной диаграмме | Для этого устройства данные измерений отображаются на обзорной диаграмме на приборной панели. |
| Подписанные данные | "Сохранить показания счетчика с внешней подписью": Если настенный блок предоставляет показания счетчика с цифровой подписью (право калибровки), они сохраняются вместе с данными о процессе зарядки. "Подписать и сохранить внутренние показания счетчика": Вы можете сохранить собственные показания счетчика с цифровой подписью для процессов зарядки, если настенный блок не предоставляет их (нет права калибровки). Здесь вы найдете дополнительные разъяснения по праву калибровки. |
| URL шлюза OCPP | Режим шлюза OCPP: URL, на который cFos Charging Manager перенаправляет OCPP-коммуникации на бэкэнд. |
| Пароль шлюза OCPP | Режим шлюза OCPP: Пароль для бэкенда OCPP. |
| Идентификатор клиента шлюза OCPP | Режим шлюза OCPP: Идентификатор клиента, с которым менеджер зарядки cFos отчитывается перед бэкендом. |
| Идентификатор соединителя шлюза OCPP | Режим шлюза OCPP: Отображение автоматически назначенного идентификатора коннектора. |
| SOCKS-хост шлюза OCPP | URL SOCKS-прокси, если доступ к бэкенду OCPP осуществляется, например, через шлюз Smartmeter Gateway |
| SOCKS-аутентификация шлюза OCPP | Здесь вы можете выбрать TLS, если это необходимо |
| Передайте статус диспетчера зарядки в качестве разъема 0 | Если активировано, статус менеджера зарядки передается в бэкэнд как разъем 0 настенного блока |
| Использование собственных сертификатов | При активации используется SSL-сертификат, загружаемый вами в разделе Конфигурация. Если отключен, используется самоподписанный стандартный сертификат |
| Удаленное обслуживание | Если настенный блок имеет веб-интерфейс, вы будете перенаправлены на него при нажатии кнопки "Удаленное обслуживание" |
| Альтернативный метод | Если переадресация не работает, вы можете выбрать альтернативный метод. |
| Пользователь Правила взимания платы | Здесь вы можете ввести пользователей и правила тарификации, как описано на странице Правила тарификации. Вы также можете настроить назначение настенных ящиков для пользователей в администрировании пользователей. |
